PROJECT SOURCE and PROJECT SOURCE &
Design are trademarks or registered trademarks
of LF, LLC. All rights reserved.
ATTACH YOUR RECEIPT HERE
Serial Number
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Friday.
PH1936

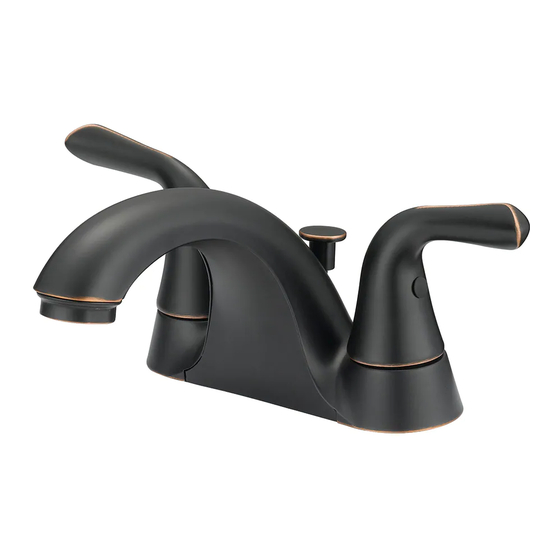

BATHROOM FAUCET
Purchase Date
1
ITEM #1233226
#1233227
#1233228
#1328816
MODEL #F51B0066OB
#F51B0066CP
#F51B0066NP
#F51B0066YP
Español p. 11
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Project Source F51B0066OB
Summary of Contents for Project Source F51B0066OB
- Page 1 ITEM #1233226 #1233227 #1233228 #1328816 BATHROOM FAUCET MODEL #F51B0066OB PROJECT SOURCE and PROJECT SOURCE & #F51B0066CP Design are trademarks or registered trademarks #F51B0066NP of LF, LLC. All rights reserved. #F51B0066YP Español p. 11 ATTACH YOUR RECEIPT HERE Serial Number Purchase Date Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-389-8827, 8 a.m.
-
Page 2: Package Contents
PACKAGE CONTENTS PART DESCRIPTION QUANTITY Faucet Aerator (Preassembled to Faucet (A)) Lock Nuts DRAIN ASSEMBLY COMPONENTS Rubber Washer Large Rubber Washer Lock Nut Drain Body Plunger Lift Rod Lift Rod Strap Ball Rod... -
Page 3: Safety Information
SAFETY INFORMATION • Follow these installation instructions carefully. Proper installation is the installer’s responsibility. • Failure to follow correct installation procedures can cause the faucet to become loose, which can result in serious injury. • The product should be installed by a locally licensed plumber. NOTE: Please DO NOT use plumber’s putty on plastic components. - Page 4 ASSEMBLY INSTRUCTIONS Turn off water supply. Remove existing faucet if necessary. Place a bead of clear silicone sealant (not included) around the base of the faucet (A). Install faucet (A) through top of sink (not included). Tighten lock nuts (C) onto the faucet (A).
- Page 5 ASSEMBLY INSTRUCTIONS Determine which type of connection you will be making. (1) Ball nose risers (3/8” O.D. copper tubing) with coupling nuts (not included) or (2) 1/2” I.P.S faucet connectors. Attach water supply lines (not included) to the faucet (A). Install drain body (DD) and rubber washer (AA) through top of sink (not included).
- Page 6 ASSEMBLY INSTRUCTIONS Insert ball rod (HH) into drain assembly (DD). Tighten sleeve. Insert lift rod (FF) through faucet (A). From underneath the sink, connect the lift rod (FF) to the lift rod strap (GG) by pushing the button and inserting the lift rod (FF) all the way into the seated space of the lift rod strap (GG).
- Page 7 ASSEMBLY INSTRUCTIONS 10. Turn on water supply. 11. Remove aerator (B) from faucet (A). 13. Replace aerator (B). 12. Turn on both hot and cold water to flush out any debris and check for leaks around drain.
-
Page 8: Care And Maintenance
CARE AND MAINTENANCE • Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty. TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Leak from under handle. Retainer nut has come loose. O-ring on Tighten the retainer nut. -
Page 9: Replacement Parts List
REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Friday. PART DESCRIPTION PART # Metal Handle – Cold A079171C Metal Handle – Hot A079171H Index Button A603A12 Handle Adapter A517156 Retainer Nut A66D639... - Page 11 ARTÍCULO #1233226 #1233227 #1233228 #1328816 GRIFO PARA BAÑO MODELO #F51B0066OB PROJECT SOURCE y PROJECT SOURCE & #F51B0066CP Design son marcas o marcas registradas de LF, #F51B0066NP LLC. Todos los derechos reservados. #F51B0066YP ADJUNTE SU RECIBO AQUÍ Número de serie Fecha de compra ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro...
-
Page 12: Contenido Del Paquete
CONTENIDO DEL PAQUETE PIEZA DESCRIPCIÓN CANTIDAD Grifo Aireador (Preensamblada al cuerpo del grifo (A)) Contratuercas COMPONENTES DEL ENSAMBLE DEL DESAGÜE Arandela de goma Arandela de caucho grande Contratuerca Cuerpo del desagüe Tapón del desagüe Varilla de levantamiento SBarra de la varilla de elevación Varilla de bola... -
Page 13: Información De Seguridad
INFORMACIÓN DE SEGURIDAD • Siga con atención las siguientes instrucciones de instalación. El instalador tiene la responsabilidad de realizar una instalación adecuada. • Si no sigue los procedimientos correctos de instalación, el grifo puede soltarse y causar lesiones graves. • Un plomero certificado debe instalar este producto. NOTA: No utilice masilla de plomero en componentes plásticos. -
Page 14: Instrucciones De Ensamblaje
INSTRUCCIONES DE ENSAMBLAJE Interrumpa el suministro de agua. Si es necesario, retire el grifo existente. Coloque un cordón de sellador de silicona transparente (no se incluye) alrededor de la base del grifo (A). Instale el grifo (A) a través de la parte superior del lavabo (no se incluye). - Page 15 INSTRUCCIONES DE ENSAMBLAJE Determine qué tipo de conexión realizará. (1) Elevadores de punta esférica (tubería de cobre de 3/8 pulg de diámetro exterior) con tuercas de acoplamiento (no se incluyen) o (2) conectores para grifo IPS de 1/2 pulg. Conecte las tuberías de suministro de agua (no se incluyen) al grifo (A).
- Page 16 INSTRUCCIONES DE ENSAMBLAJE Inserte la varilla de rótula (HH) en el conjunto de desagüe (DD). Apriete el manguito. Inserte la varilla de levantamiento (FF) en el grifo (A). Desde debajo del lavabo, conecte la varilla de levantamiento (FF) a la correa para la varilla de levantamiento (GG), para esto presione el botón y pase la varilla de levantamiento (FF) por completo hasta el espacio asentado de la correa para la...
- Page 17 INSTRUCCIONES DE ENSAMBLAJE 10. Restablezca el suministro de agua. 11. Retire el aireador (B) del grifo (A). 12. Abra las manijas de agua caliente y fría, deje 13. Vuelva a colocar el aireador (B). correr el agua para eliminar cualquier desecho y revise si hay fugas alrededor del desagüe.
-
Page 18: Cuidado Y Mantenimiento
CUIDADO Y MANTENIMIENTO • Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y químicos agresivos, ya que pueden dañar el acabado y anular la garantía. SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA Hay una fuga debajo de La tuerca de retención está... -
Page 19: Lista De Piezas De Repuesto
LISTA DE PIEZAS DE REPUESTO Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-389-8827, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este. PIEZA DESCRIPCIÓN PIEZA # A079171C Manija de metal: Fría A079171H Manija de metal: Caliente A603A12...
