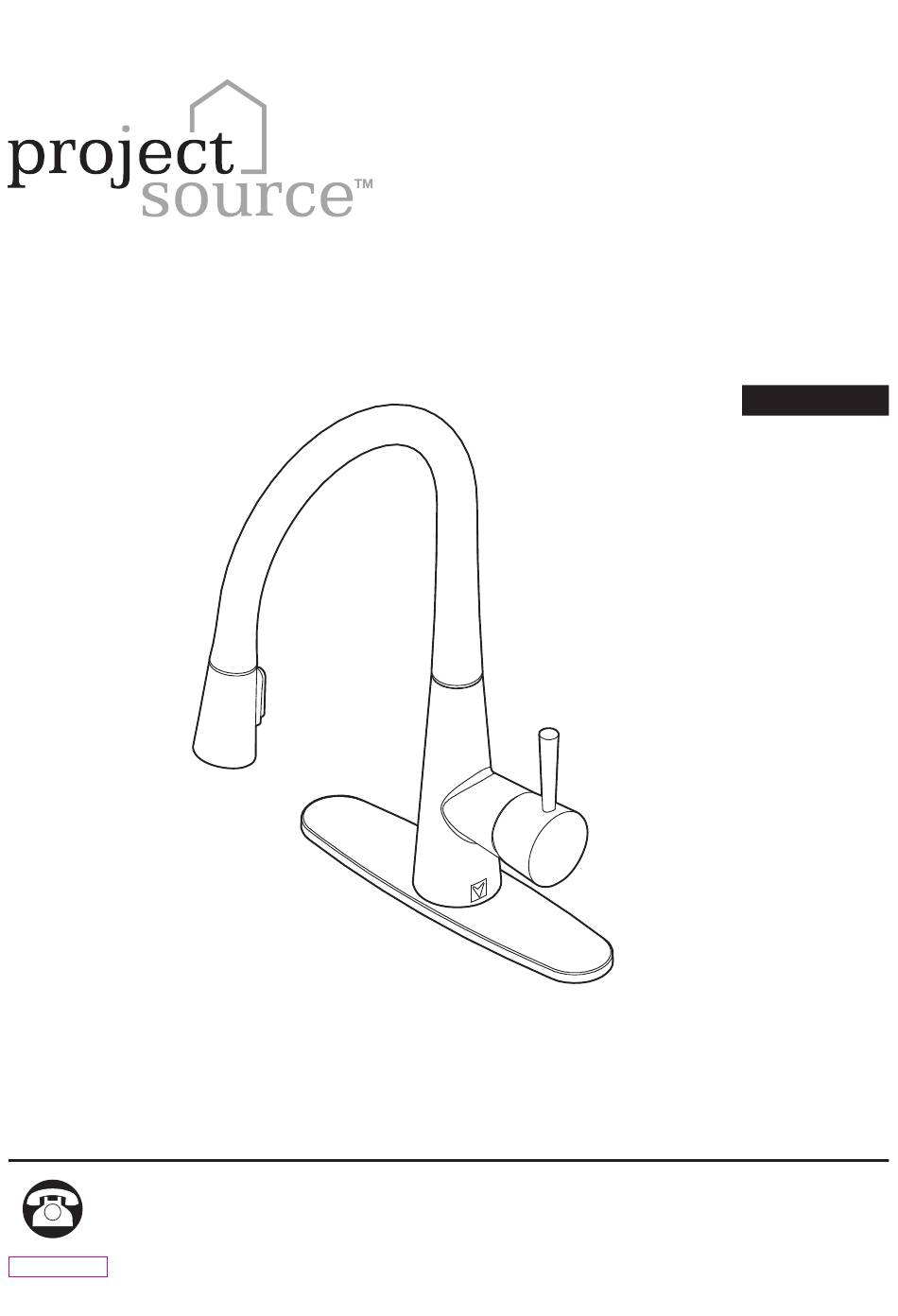

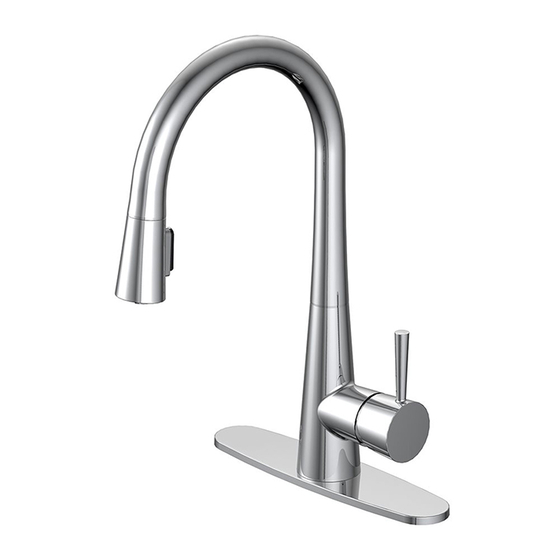

ITEM #80375157 #80375158 #0877825 #0877826 PULL-DOWN KITCHEN FAUCET PROJECT SOURCE and PROJECT SOURCE & Design are trademarks or registered trademarks of LF, LLC. All rights reserved. MODEL #FP4AF261CP #FP4AF261NP Français p. 13 ATTACH YOUR RECEIPT HERE Serial Number ____________________________ Purchase Date _________________________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-389-8827, 8 a.m.
PACKAGE CONTENTS PART DESCRIPTION QUANTITY Faucet body Spray head Quick connect tube Putty plate Water supply line Quick connector Base insert Base Deck plate Spray hose Rubber weight...
HARDWARE CONTENTS Hex Wrench Hex Wrench (4mm H x 70mm L) (2.5mm H x 53mm L) SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. WARNING • Please do not use plumber’s putty on plastic components. Use silicone caulk if sealant is required. •...
Page 4
ASSEMBLY INSTRUCTIONS Turn off water supply. Remove existing faucet if necessary. Check for the proper thickness of the sink. Without deck plate 1/16” (1mm) min. 1-1/2” (38 mm) max. Ø 1-3/8” (35 mm) min. Ø 1-1/2” (38 mm) max. With deck plate 1/16”...
Page 5
ASSEMBLY INSTRUCTIONS 3b. With deck plate: Place a bead of silicone sealant (not included) around the base of the deck plate (J). Place the putty plate (E) and the deck plate (J) on the sink and insert the base (I). “FR£NT” must face the front of the sink.
Page 6
ASSEMBLY INSTRUCTIONS Insert the hose (K) through the small hole of the base (I). Small hole Insert the supply lines (F) one by one through the large hole of the base (I). Note: Ensure water supply line (blue) is in front of water supply line (red).
Page 7
ASSEMBLY INSTRUCTIONS Align the arrow on the faucet body (A) with the arrow on the base (I). Attach the faucet body (A) to the base (I) and turn counterclockwise until it locks. After installation, arrow sticker should be removed. 10. Secure the faucet body (A) by tightening the set screw with the provided hex wrench (BB).
Page 8
ASSEMBLY INSTRUCTIONS 12. Remove the cap (C) from the quick connect tube (D). Attach the quick connector (G) to the quick connect tube (D). Pull down the quick connector (G) to ensure it is secure. 13-1 NOTE: For removal, see “Quick Connector Removal page 9.”...
Page 9
ASSEMBLY INSTRUCTIONS 15. Turn on water supply. QUICK CONNECTOR REMOVAL To remove the quick connector (G) from hose (K), push the housing of quick connector (G) upward. Hold clip and housing together and pull downward. WARNING: Be careful so as not to cut hands.
Page 10
OPERATION INSTRUCTIONS 1. Remove spray head (B) from faucet body (A). Flush out any debris. Check for leaks. Replace spray head (B).
CARE AND MAINTENANCE • Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty. TROUBLESHOOTING PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION Leak from under handle. Retainer nut has come loose. O-ring Tighten the retainer nut.
REPLACEMENT PARTS LIST For replacement parts, call our customer service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday. PART DESCRIPTION PART# Index Button A66D558 Metal Handle A069268 Trim Cap A103016 Adjusting Ring A104207 Ceramic Disc Cartridge A507348N Cover Plate &...
Page 13
ARTICLE #80375157 #80375158 #0877825 #0877826 ROBINET DE CUISINE À BEC RÉTRACTABLE PROJECT SOURCE et PROJECT SOURCE & Design sont des marques de commerce ou MODÈLE #FP4AF261CP des marques de commerce déposées de LF, #FP4AF261NP LLC. Tous droits réservés. JOIGNEZ VOTRE REÇU ICI Numéro de série...
CONTENU DE L’EMBALLAGE PIÈCE DESCRIPTION QUANTITÉ Corps du robinet Tête de vaporisation Capuchon Tube à raccord rapide Plaque à mastic Conduite d’alimentation en eau Raccord rapide Pièce d’insertion de l’embase Embase Plaque décorative Tuyau de douchette Poids en caoutchouc...
QUINCAILLERIE INCLUSES Clé hexagonale Clé hexagonale (4mm H x 70mm L) (2.5mm H x 53mm L) CONSIGNES DE SÉCURITÉ Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler, d’installer ou d’utiliser l’article. AVERTISSEMENT • N’appliquez pas de mastic de plomberie sur les pièces en plastique. En cas de besoin, utilisez du calfeutrant à...
INSTRUCTIONS POUR L’ASSEMBLAGE Coupez l’alimentation en eau. Retirez le robinet existant, le cas échéant. Vérifiez l’épaisseur appropriée de l’évier. Sans plaque décorative 1/16 po (1mm) min. 1-1/2 po (38 mm) max. Ø 1-3/8 po (35 mm) min. Ø 1-1/2 po (38 mm) max. Avec plaque décorative 1/16 po (1mm) min.
Page 17
INSTRUCTIONS POUR L’ASSEMBLAGE 3b. Avec plaque décorative: Mettez un peu de mastic à base de silicone (non compris) autour de la plaque décorative (J). Placez la plaque pour mastic (E) et la plaque décorative (J) sur l’évier et insérez l’embase (I). «FR£NT»...
Page 18
INSTRUCTIONS POUR L’ASSEMBLAGE Insérez le flexible (K) dans le petit trou de l’embase (I). Petit trou Insérez les conduites d’alimentation en eau (F) une par une dans le grand trou de l’embase (I). Remarque : Assurez-vous que la conduite d’alimentation en eau (bleue) se trouve devant la conduite d’alimentation en eau (rouge).
Page 19
INSTRUCTIONS POUR L’ASSEMBLAGE Alignez la flèche sur le corps du robinet (A) à la flèche sur l’embase (I). Fixez le corps du robinet (A) sur l’embase (I) et tournez-le dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il s’enclenche. Une fois l’installation terminée, retirez l’autocollant en forme de flèche.
Page 20
INSTRUCTIONS POUR L’ASSEMBLAGE 12. Retirez le capuchon du tube à raccord rapide (D). Attachez le connecteur rapide (G) au tube à raccord rapide (D). Tirez sur le connecteur rapide (G) pour assurer que le raccordement est bien 13-1 serré. Remarque : Pour retirer le connecteur rapide, voir la section «Enlèvement du connecteur rapide».
Page 21
INSTRUCTIONS POUR L’ASSEMBLAGE 15. Ouvrez l’alimentation en eau. RETRAIT DU RACCORD À BRANCHEMENT RAPIDE Pour retirer le raccord à branchement rapide (G) du tuyau (K), soulevez le boîtier du raccord à branchement rapide (G). Ensuite, tirez vers le bas tout en tenant la pince et le boîtier ensemble. AVERTISSEMENT : Prenez soin de ne pas couper vos mains.
Page 22
MODE D’EMPLOI Retirez la tête de vaporisation (B) du corps du robinet (A). Évacuez les débris. Vérifiez s’il y a des fuites. Replacez la tête de vaporisation (B).
ENTRETIEN • Nettoyez l’article périodiquement à l’aide d’un linge doux. N’utilisez pas de nettoyant abrasif, de laine d’acier ni de produit chimique puissant; ceux-ci risquent de ternir le fini et leur utilisation annulera votre garantie. DÉPANNAGE PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE La poignée fuit.
LISTE DES PIÈCES DE RECHANGE Pour obtenir des pièces de rechange, veuillez communiquer avec notre service à la clientèle au 1 866 389-8827, entre 8 h et 20 h (HNE), du lundi au dimanche. PIÈCE DESCRIPTION Nº DE PIÈCE Repère de température A66D558 Manette en métal A069268...
