INSTRUCTIONS POUR L'ASSEMBLAGE

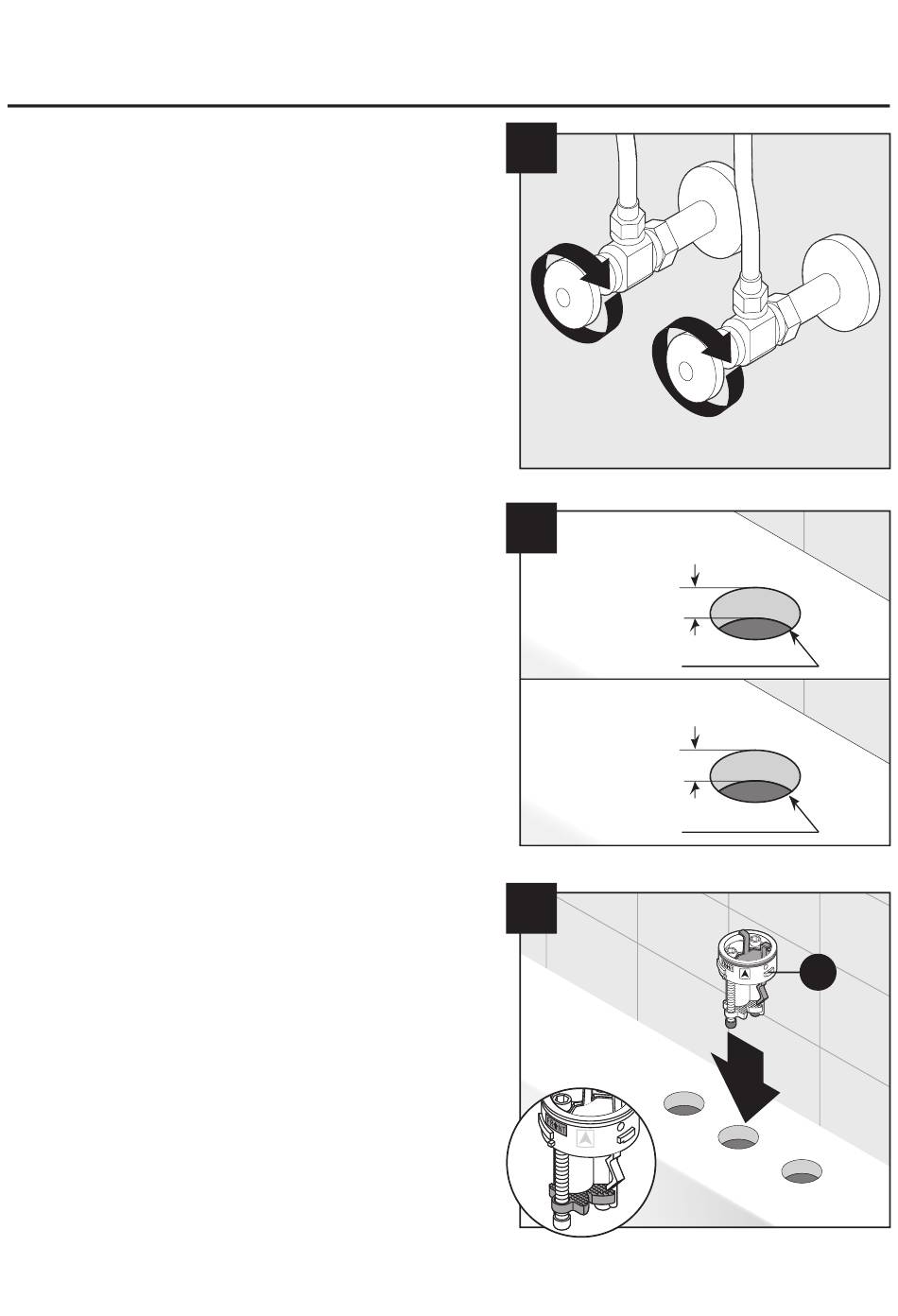

1. Coupez l'alimentation en eau. Retirez le robinet
existant, le cas échéant.
2. Vérifiez l'épaisseur appropriée de l'évier.
3a. Sans plaque décorative:
Insérez l'embase (I) dans l'évier. «FR£NT»
sur l'embase (I) doit être face au devant de
l'évier. Tournez les deux écrous de verrouillage
en demi-lune vers l'intérieur avant d'insérer
l'embase (I) dans l'évier.
1
1
2
2
Sans plaque décorative
1/16 po (1mm) min.
1-1/2 po (38 mm) max.
Ø 1-3/8 po (35 mm) min.
Ø 1-1/2 po (38 mm) max.
Avec plaque décorative
1/16 po (1mm) min.
1 po (25.4 mm) max.
3a
Ø 1-3/8 po (35 mm) min.
Ø 1-1/2 po (38 mm) max.
3a
3a
16
I
