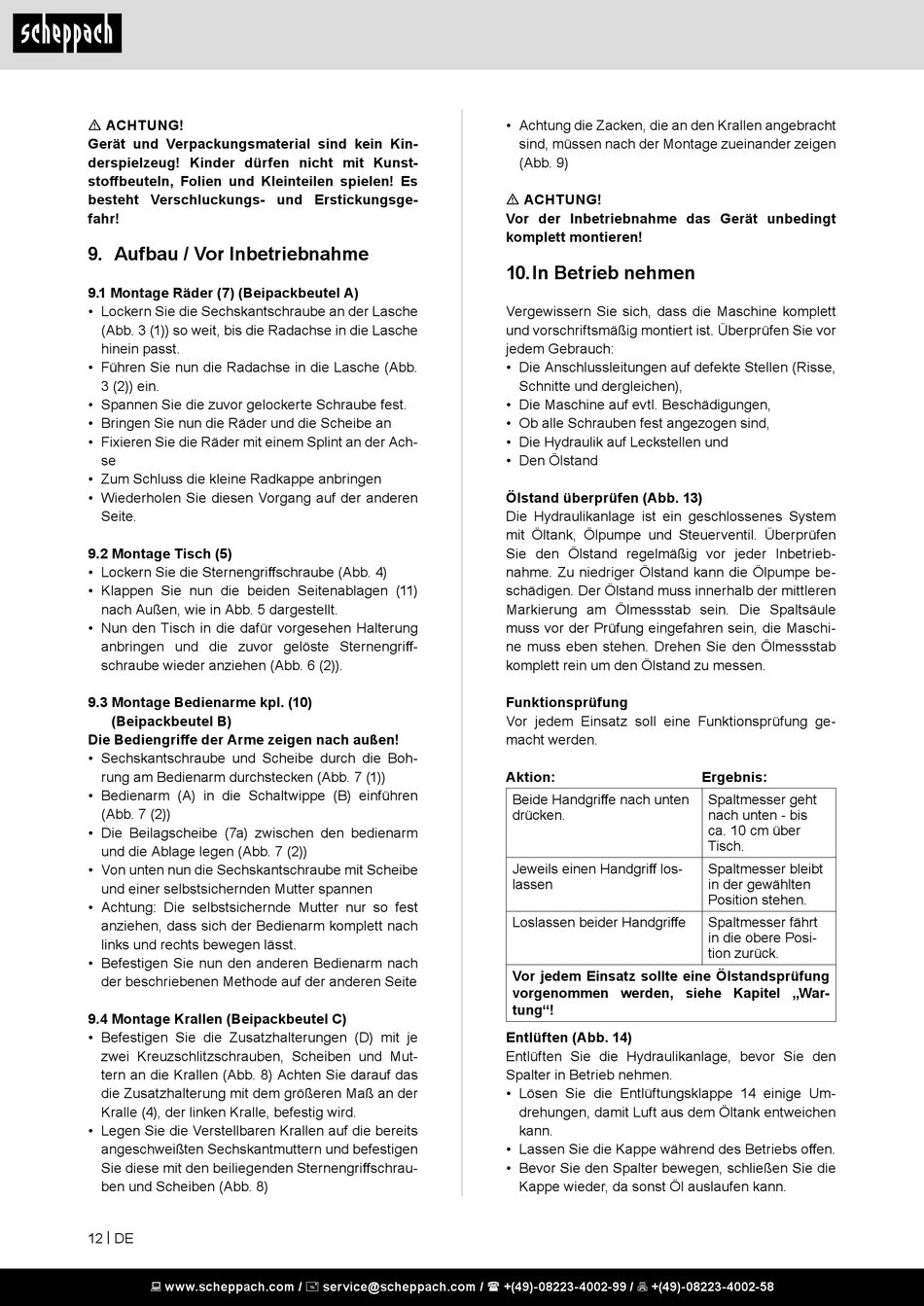

Aufbau / Vor Inbetriebnahme; In Betrieb Nehmen - Scheppach HL730 Translation Of The Original Instruction Manual

m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!

9. Aufbau / Vor Inbetriebnahme

9.1 Montage Räder (7) (Beipackbeutel A)
• Lockern Sie die Sechskantschraube an der Lasche
(Abb. 3 (1)) so weit, bis die Radachse in die Lasche
hinein passt.
• Führen Sie nun die Radachse in die Lasche (Abb.
3 (2)) ein.
• Spannen Sie die zuvor gelockerte Schraube fest.
• Bringen Sie nun die Räder und die Scheibe an
• Fixieren Sie die Räder mit einem Splint an der Ach-
se
• Zum Schluss die kleine Radkappe anbringen
• Wiederholen Sie diesen Vorgang auf der anderen
Seite.
9.2 Montage Tisch (5)
• Lockern Sie die Sternengriffschraube (Abb. 4)
• Klappen Sie nun die beiden Seitenablagen (11)
nach Außen, wie in Abb. 5 dargestellt.
• Nun den Tisch in die dafür vorgesehen Halterung
anbringen und die zuvor gelöste Sternengriff-
schraube wieder anziehen (Abb. 6 (2)).
9.3 Montage Bedienarme kpl. (10)
(Beipackbeutel B)
Die Bediengriffe der Arme zeigen nach außen!
• Sechskantschraube und Scheibe durch die Boh-
rung am Bedienarm durchstecken (Abb. 7 (1))
• Bedienarm (A) in die Schaltwippe (B) einführen
(Abb. 7 (2))
• Die Beilagscheibe (7a) zwischen den bedienarm
und die Ablage legen (Abb. 7 (2))
• Von unten nun die Sechskantschraube mit Scheibe
und einer selbstsichernden Mutter spannen
• Achtung: Die selbstsichernde Mutter nur so fest
anziehen, dass sich der Bedienarm komplett nach
links und rechts bewegen lässt.
• Befestigen Sie nun den anderen Bedienarm nach
der beschriebenen Methode auf der anderen Seite
9.4 Montage Krallen (Beipackbeutel C)
• Befestigen Sie die Zusatzhalterungen (D) mit je
zwei Kreuzschlitzschrauben, Scheiben und Mut-
tern an die Krallen (Abb. 8) Achten Sie darauf das
die Zusatzhalterung mit dem größeren Maß an der
Kralle (4), der linken Kralle, befestig wird.
• Legen Sie die Verstellbaren Krallen auf die bereits
angeschweißten Sechskantmuttern und befestigen
Sie diese mit den beiliegenden Sternengriffschrau-
ben und Scheiben (Abb. 8)
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Achtung die Zacken, die an den Krallen angebracht
sind, müssen nach der Montage zueinander zeigen
(Abb. 9)
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!

10. In Betrieb nehmen

Vergewissern Sie sich, dass die Maschine komplett
und vorschriftsmäßig montiert ist. Überprüfen Sie vor
jedem Gebrauch:
• Die Anschlussleitungen auf defekte Stellen (Risse,
Schnitte und dergleichen),
• Die Maschine auf evtl. Beschädigungen,
• Ob alle Schrauben fest angezogen sind,
• Die Hydraulik auf Leckstellen und
• Den Ölstand
Ölstand überprüfen (Abb. 13)
Die Hydraulikanlage ist ein geschlossenes System
mit Öltank, Ölpumpe und Steuerventil. Überprüfen
Sie den Ölstand regelmäßig vor jeder Inbetrieb-
nahme. Zu niedriger Ölstand kann die Ölpumpe be-
schädigen. Der Ölstand muss innerhalb der mittleren
Markierung am Ölmessstab sein. Die Spaltsäule
muss vor der Prüfung eingefahren sein, die Maschi-
ne muss eben stehen. Drehen Sie den Ölmessstab
komplett rein um den Ölstand zu messen.
Funktionsprüfung
Vor jedem Einsatz soll eine Funktionsprüfung ge-
macht werden.
Aktion:
Beide Handgriffe nach unten
drücken.
Jeweils einen Handgriff los-
lassen
Loslassen beider Handgriffe
Vor jedem Einsatz sollte eine Ölstandsprüfung
vorgenommen werden, siehe Kapitel „War-
tung"!
Entlüften (Abb. 14)
Entlüften Sie die Hydraulikanlage, bevor Sie den
Spalter in Betrieb nehmen.
• Lösen Sie die Entlüftungsklappe 14 einige Um-
drehungen, damit Luft aus dem Öltank entweichen
kann.
• Lassen Sie die Kappe während des Betriebs offen.
• Bevor Sie den Spalter bewegen, schließen Sie die
Kappe wieder, da sonst Öl auslaufen kann.
Ergebnis:
Spaltmesser geht
nach unten - bis
ca. 10 cm über
Tisch.
Spaltmesser bleibt
in der gewählten
Position stehen.
Spaltmesser fährt
in die obere Posi-
tion zurück.
