Scheppach HL730 Translation Of Original Instruction Manual
Hide thumbs
Also See for HL730:
- Translation of the original instruction manual (160 pages) ,
- Translation of original instruction manual (224 pages) ,
- Instruction manual (292 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Art.Nr.
5905309901 / 02
AusgabeNr.
5905309850
Rev.Nr.
03/04/2019

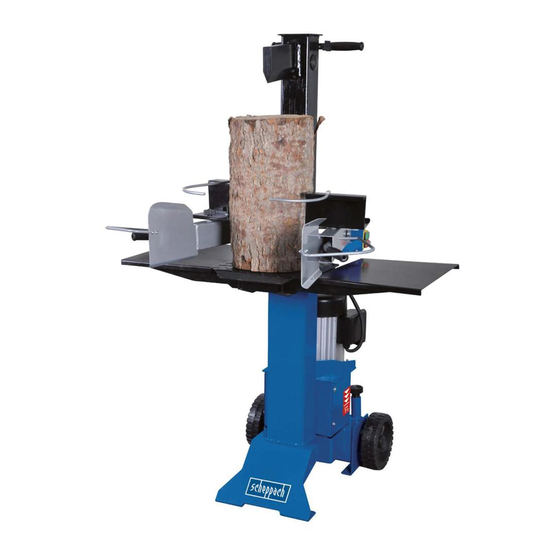

HL730
Holzspalter
DE
Originalbedienungsanleitung
Log splitter
GB
Translation of original instruction manual
Fendeur hydraulique
FR
Traduction des instructions d'origine
Spaccalegna
IT
Traduzioni del manuale d'uso originale
Štípač dřeva
CZ
Překlad originálního návodu k obsluze
Štiepačka dreva
SK
Preklad originálu návodu na obsluhu
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Puulõhkumismasin
EE
8
Tõlge Originaalkasutusjuhendi
Malkų skaldytuvas
LT
18
Vertimas originali naudojimo instrukcija
Malkas skaldītājs
LV
27
Tulkošana no oriģinālā lietošanas instrukcija
Fahasító
HU
37
Az eredeti használati útmutató fordítása
Cepilnik drv
SI
46
Prevod originalnih navodil za uporabo
55
64
73
82
91
100
Advertisement
Chapters
Table of Contents
Related Manuals for Scheppach HL730
Summary of Contents for Scheppach HL730
- Page 1 Art.Nr. 5905309901 / 02 AusgabeNr. 5905309850 Rev.Nr. 03/04/2019 HL730 Holzspalter Puulõhkumismasin Originalbedienungsanleitung Tõlge Originaalkasutusjuhendi Log splitter Malkų skaldytuvas Translation of original instruction manual Vertimas originali naudojimo instrukcija Malkas skaldītājs Fendeur hydraulique Tulkošana no oriģinālā lietošanas instrukcija Traduction des instructions d’origine Fahasító...
- Page 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 4 × 2 × 2 × 2 × 2 M10 × 25 × 2 M6 × 16 × 4 × 4 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 6 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 7 Max. Min. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 8 Entlüfterschraube vor Arbeitsbeginn circa 2 Umdrehungen lösen. Vor Transport schlie- ßen. Vorsicht! Bewegte Werkzeuge! Gerät nicht liegend transportieren! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit m Achtung! diesem Zeichen versehen 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 9: Table Of Contents
Aufbau / Vor Inbetriebnahme ............ 12 In Betrieb nehmen ..............13 Reinigung .................. 14 Transport ................... 14 Lagerung ................... 15 Wartung ..................15 Entsorgung & Wiederverwertung ..........15 Störungsabhilfe ................. 16 DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 10: Einleitung
Herstellers und daraus entstehende Schä- schriften Ihres Landes sind die für den Betrieb von den gänzlich aus. baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 11: Allgemeine Sicherheitshinweise
• Vor Inbetriebnahme die korrekte Funktion der • Verletzungsgefahr für Finger und Hände durch das Zweihand bedienung prüfen. Spalt werkzeug bei unsachgemäßer Führung oder Auf age des Holzes. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 12: Technische Daten
Außen, wie in Abb. 5 dargestellt Technische Änderungen vorbehalten! • Nun den Tisch in die dafür vorgesehen Halterung anbringen und die zuvor gelöste Sternengriff- schraube wieder anziehen (Abb. 6 (2)). 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 13: In Betrieb Nehmen
Sicherung schaltet das Gerät komplett rein um den Ölstand zu messen. automatisch ab. Zum Wiedereinschalten drücken Sie erneut den grünen Knopf an der Schalteinheit. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 14: Reinigung
Handgriff an der Spaltsäule leicht kippen, chen. Verwenden Sie nur Anschlussleitungen mit bis die Maschine sich auf die Räder neigt und so fort- Kennzeichnung H07RN. bewegt werden kann (Abb. 11). 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 15: Lagerung
Stelle für die Entsorgung von Elektro- und Zu niedriger Ölstand beschädigt die Ölpumpe Elektronik-Altgeräten oder Ihrer Müllabfuhr. Hydraulikanschlüsse und Verschraubungen regelmä- ßig auf Dichtheit prüfen – evtl. nachziehen. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 16: Störungsabhilfe
Schmutz in den Schienen Die Säule reinigen Motor läuft an, aber die Säule Falsche Drehrichtung des Motors Drehrichtung des Motors prüfen und umstellen bewegt sich nicht abwärts bei Drehstrom 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 17 Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;...
- Page 18 Do not transport the device in the horizontal position! In this operating manual, we have used this sign to mark all sections that concern your m Attention! safety. 18 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 19 Attachment / Before starting the equipment ......22 Initial operation ................23 Cleaning ..................24 Transport ................... 24 Storage ..................24 Maintenance ................24 Disposal and recycling .............. 25 Troubleshooting ................ 26 GB | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 20: Introduction
The manufacturer will not be liable for any changes made to the equipment nor for any damage resulting from such changes. 20 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 21: Safety Notes
• Before putting into operation check the correct • Thrown pieces can lead to injury if the work piece function of the two-hand control. is not correctly placed or held. GB | 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 22: Technical Data
Check the device and accessory parts for transport in accordance with the method described damage. In case of complaints the dealer must be informed immediately. Subsequent complaints will not be ac- cepted. 22 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 23: Initial Operation
Check the oil level before every use – see chap- • Switch the machine off and pull the power plug. ter “Maintenance“. • Close the venting cap. • Observe the general maintenance instructions. GB | 23 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 24: Cleaning
• Open the oil drain plug 12a under the oil tank so the Extension cables must have a minimum cross-sec- oil can fow out. tion of 1.5 mm². Mains fuse protection is 16 A maximum. 24 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 25: Disposal And Recycling
Wear parts*: splitting wedge guides, hydraulic oil, splitting wedge * Not necessarily included in the scope of delivery! GB | 25 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 26: Troubleshooting
Dirt in the rails Clean the column Motor starts but column does Wrong turning direction of 3-phase Check turning direction of motor and change not move down motor 26 | GB www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 27 Ne pas transporter l’appareil en position couchée ! Dans cette notice d'utilisation, nous avons placé les signes suivants à certains emplace- m Attention! ments qui concernent votre sécurité. FR | 27 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 28 Mise en service ................. 32 Nettoyage .................. 34 Transport ................... 34 Stockage ................... 34 Maintenance ................34 Mise au rebut et recyclage ............35 Dépannage ................36 28 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 29: Introduction
Toutes les autres règles édictées par la médecine du travailler avec la machine. L‘âge minimum requis doit travail et les consignes de sécurité générales doivent être respecté. être respectées. FR | 29 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 30: Consignes De Sécurité Générales
• L’utilisateur doit avoir au moins 18 ans. Les appren- risques résiduels. tis doivent avoir 16 ans et ne doivent pas utiliser la machine sans surveillance. 30 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 31: Caractéristiques Techniques
étoile desserrée Vitesse de remontée 16,5 cm/s auparavant (fig. 6 (2)). Quantité d’huile 3,5 l 98,5 kg 95,5 kg Poids Sous réserve de modifications techniques! FR | 31 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 32: Mise En Service
2 cm, que la surface du réservoir d’huile. La colonne de fendage doit être rentrée avant le contrôle, la ma- chine doit être posée bien à plat. 32 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 33 • Des pliures dues à une fixation ou à un chemine- ment incorrects des câbles de raccordement. • Des ruptures si l’on a roulé sur le câble. FR | 33 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 34: Nettoyage
• Refermez la vis de purge 12a. • Remplissez avec 3,5l de nouvelle huile hydrau- lique en utilisant un entonnoir propre. • Revissez la jauge d’huile. 34 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 35: Mise Au Rebut Et Recyclage
éliminer les déchets d’équipements électriques ou électroniques FR | 35 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 36: Dépannage
Sens de rotation du moteur incorrect Contrôler le sens de rotation du moteur et colonne ne se déplace pas en présence de courant triphasé inverser si nécessaire vers le bas 36 | FR www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 37 Attenzione! Parti della macchina mobili! Non trasportare l’apparecchio in posizione orizzontale! Nelle presenti istruzioni per l'uso i punti riguardanti la sicurezza sono contrassegnati dal m Attenzione! seguente simbolo IT | 37 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 38 Messa in servizio ............... 42 Pulizia ..................43 Trasporto ................... 43 Stoccaggio................. 44 Manutenzione ................44 Smaltimento e riciclaggio ............44 Risoluzione dei guasti ............... 45 38 | IT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 39: Introduzione
I cambiamenti effettuati alla sega esonerano il pro- te le regole tecniche generalmente riconosciute per duttore da qualsiasi responsabilità ed escludono to- l’utilizzo di macchine simili.. talmente i danni rispettivamente risultanti. IT | 39 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 40: Indicazioni Generali Di Sicurezza
• Pericoli dovuti alla corrente, allorché si faccia uso sorveglianza. di linee elettriche non conformi. • Indossare guanti da lavoro. 40 | IT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 41: Caratteristiche Tecniche
95,5 kg • Inserire ora il banco nell’apposito supporto e Salvo cambiamenti tecnici! serrare di nuovo la vite con manopola a stella precedentemente allentata (Fig. 6 (2)). IT | 41 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 42: Messa In Servizio
Per riat- Inserire completamente ruotando l’astina dell’o- tivarla, premere nuovamente il tasto verde dell’unità lio per misurare il livello dell’olio. di commutazione. 42 | IT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 43: Pulizia
(Fig. 11). zare soltanto i cavi di alimentazione con la dicitura H07RN-F. La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria. IT | 43 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 44: Stoccaggio
Se necessario, serrare. o presso il servizio di nettezza urbana. 44 | IT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 45: Risoluzione Dei Guasti
Il motore si avvia, ma la Errato senso di rotazione del motore Controllare e modificare il senso di rotazione colonna non si muove verso a corrente trifase del motore il basso IT | 45 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 46 Odvzdušňovací šroub uvolněte před zahájením práce o cca 2 otáčky. Před přepravou jej uzavřete Pozor! Pohyblivé nástroje! Stroj nepřepravujte naležato! m UPOZORNĚNÍ! Místa, která se týkají bezpečnosti, jsme v tomto návodu k použití označili touto značkou 46 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 47 Montáž / Před uvedením do provozu ........50 Zahájení provozu ............... 51 Čištění ..................52 Přeprava ................... 52 Skladování ................. 52 Údržba ..................52 Likvidace a recyklace ..............53 Tabulka poruch ................54 CZ | 47 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 48: Úvod
čích. Kromě toho musí být co nejpřísněji dodržovány splněn stanovený minimální věk. platné předpisy k předcházení úrazům. Dále je třeba dodržovat ostatní všeobecná pravidla v pracovně- lékařských a bezpečnostně technických oblastech. 48 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 49: Bezpečnostní Směrnice
řádně používat podle • Při práci používejte pracovní rukavice. určení. CZ | 49 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 50: Technická Data
Náhradní díly obdržíte montáži ukazovat směrem k sobě (obr. 9) u specializovaného prodejce. Uveďte při objednávání naše čísla výrobku a rovněž typ a rok výroby přístroje. 50 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 51: Zahájení Provozu
Pokud by hydraulický systém nebyl odvzdušněn, mů- prodlužovací kabely. že uzavřený vzduch poškodit těsnění a tím i štípač dřeva! Vadný elektrický přívodní kabel U elektrických přívodních kabelů často dochází k poškození izolace. CZ | 51 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 52: Čištění
5 hodinách provozu. Aplikujte Doporučujeme, přístroj ihned po každém použití vy- mazací tuk nebo sprejový olej. Sloup se nesmí po- čistit. hybovat na sucho. 52 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 53: Likvidace A Recyklace
CZ | 53 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 54: Tabulka Poruch
Nečistoty v kolejnicích Vyčistěte sloupek Motor se spustí, ale sloupek Nesprávný směr otáčení motoru u Zkontrolujte směr otáčení motoru a případně se nepohybuje dolů třífázového proudu jej změňte 54 | CZ www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 55 Odvzdušňovaciu skrutku uvoľnite pred začatím práce o cca 2 otáčky. Pred prepravou ju uzavrite. Pozor! Pohyblivé nástroje! Stroj neprepravujte naležato! V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opatrili touto m POZOR! značkou SK | 55 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 56 Zloženie / Pred uvedením do prevádzky ........59 Uvedenie do prevádzky ............. 60 Čistenie..................61 Transport ................... 61 Skladovanie ................61 Údržba ..................61 Likvidácia a recyklácia .............. 62 Odstraňovanie porúch ............... 63 56 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 57: Úvod
škody takto spôsobené. kých strojov. SK | 57 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 58: Bezpečnostní Směrnice
Vek praktikantov musí byť najmenej 16 rokov, nie sú viditeľné. tí však smú so strojom pracovať len pod dohľadom. • Pri práci používajte pracovné rukavice. 58 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 59: Technické Údaje
Prístroj a diely príslušenstva skontrolujte ohľadom • Teraz upevnite druhé ovládacie rameno na druhej poškodení spôsobených prepravou. strane podľa opísaného postupu. V prípade reklamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané. SK | 59 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 60: Uvedenie Do Prevádzky
Pred každým použitím by sa mala skontrolovať hladina oleja, pozrite kapitolu „Údržba”! • Presuňte štiepací nôž do dolnej polohy. • Pustite obslužné ramená. • Vypnite stroj a vytiahnite zástrčku napájania. 60 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 61: Čistenie
• Naplňte 3,5 litre nového hydraulického oleja pomo- Predlžovacie káble musia mať minimálny prierez 1,5 cou čistého lievika. mm². • Znova zaskrutkujte mierku oleja. Pripojenie k sieti je istené maximálne 16 A SK | 61 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 62: Likvidácia A Recyklácia
Diely podliehajúce opotrebeniu*: štrbinové vodiace klinky, hydraulický olej, štrbinový klin * nie je bezpodmienečne obsiahnuté v objeme dodáv- 62 | SK www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 63: Odstraňovanie Porúch
Nečistoty v koľajniciach Vyčistite stĺpik Motor sa spustí, ale stĺpik sa Nesprávny smer otáčania motora pri Skontrolujte smer otáčania motora a prípadne nepohybuje dole trojfázovom prúde ho zmeňte SK | 63 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 64 Enne töö alustamist keerake õhutuskruvi umbes 2 pööret lahti. Sulgege enne transporti- mist. Ettevaatust! Liikuvad tööriistad! Ärge transportige seadet pikali! Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle m Tähelepanu! märgiga 64 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 65 Ülesehitus / Enne käikuvõtmist ..........68 Käikuvõtmine ................69 Puhastamine ................70 Transportimine ................70 Ladustamine ................70 Hooldus ..................70 Utiliseerimine ja taaskäitlus ............71 Rikete Kõrvaldamine ..............72 EE | 65 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 66: Sissejuhatus
ø min 10 cm, max 30 cm tekivad käesoleva juhendi ja ohutusjuhiste eirami- • Ärge lõhkuge puid kunagi pikale ega kiudude suu- sest. nale vastupidises suunas. 66 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 67: Üldised Ohutusjuhised
• Hoidke oma käed tööpiirkonnast eemal, kui masin • Kõik kaitseseadised tuleb pärast remondi- ja hool- on töös. dustööde lõpetamist kohe tagasi paigaldada. • Töökohalt lahkudes tuleb mootor välja lülitada. Tõmmake võrgupistik välja! EE | 67 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 68: Tehnilised Andmed
üksteisele asjad! Lapsed ei tohi plastkottide, kilede ja väi- suunatud (joon. 9) kedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht! m TÄHELEPANU! Monteerige seade enne käikuvõtmist tingimata terviklikult! 68 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 69: Käikuvõtmine
• Laske üks juhtkonsool lahti akende või uksevahede. • Lülitage mootor välja • Murdekohad ühendusjuhtme asjatundmatu kinni- • Laske teine juhtkonsool lahti tamise või vedamise tõttu. EE | 69 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 70: Puhastamine
Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või Liiga madal õlitase kahjustab pumpa. lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda. 70 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 71: Utiliseerimine Ja Taaskäitlus
Kasuta- tud seadmete kogumispunktide kohta saate informat- siooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroo- nikaseadmetega utiliseerimisega tegelevatest asu- tustest või oma prügiveoettevõttest. EE | 71 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 72: Rikete Kõrvaldamine
Üks hoobadest ei ole ühendatud Kontrollige hoobade kinnitust Siinide määrdumine Puhastage sammas Mootor käivitub, aga sammas Mootori vale pöörlemissuund Kontrollige ja paigutage mootori ei liigu alla pöördvoolu korral pöörlemissuund ümber 72 | EE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 73 Prieš darbų pradžią maždaug 2 pasukimais atlaisvinkite oro išleidimo varžtą. Prieš trans- portuodami užsukite. Atsargiai! Judantys įrankiai! Netransportuokite įrenginio paguldę! m Dėmesio! Su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu LT | 73 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 74 Eksploatacijos pradžia ............... 78 Valymas ..................79 Transportavimas ................ 79 Laikymas ................... 79 Techninė priežiūra ..............79 Utilizavimas ir pakartotinis atgavimas ........80 Sutrikimų šalinimas ..............81 74 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 75: Įžanga
ø min. 10 cm, maks. 30 cm Mes neatsakome už nelaimingus atsitikimus arba pa- • Niekada neskaldykite malkų paguldę arba priešin- žeidimus, atsiradusius nesilaikant šios instrukcijos ir ga plaušams kryptimi. saugos nurodymų. LT | 75 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 76: Bendrieji Saugos Nurodymai
• Elektros instaliacijos įrengimo, remonto ir techni- ros darbus, atleiskite paleidimo mygtuką ir ištrauki- nės te tinklo kištuką. • Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko. 76 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 77: Techniniai Duomenys
DĖMESIO Įrenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams su plastikiniais maišeliais, plė- velėmis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti! LT | 77 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 78: Eksploatacijos Pradžia
Prijungtas elektros variklis yra parengtas naudoti. tuvą! Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis lai- das turi atitikti šiuos reikalavimus. 78 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 79: Valymas
• Vėl užsukite alyvos rodyklę. Tinkamai utilizuokite susikaupusią seną alyvą vietos panaudotos alyvos surinkimo punkte. Draudžiama panaudotą alyvą išleisti į gruntą arba maišyti su atliekomis. Rekomenduojame HLP 32 serijos alyvas. LT | 79 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 80: Utilizavimas Ir Pakartotinis Atgavimas
Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias kons- trukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba ben- drijos administracijos skyriuje! 80 | LT www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 81: Sutrikimų Šalinimas
Patikrinkite, kaip pritvirtintos svirtys Nešvarumai bėgeliuose Išvalykite koloną Variklis pasileidžia, tačiau Neteisinga variklio sukimosi kryptis Patikrinkite ir pakeiskite variklio sukimosi kryptį kolona nejuda žemyn esant trifazei srovei LT | 81 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 82 Uzmanību! Kustīgas instrumenti! Netransportējiet ierīci guļus stāvoklī! Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar m Uzmanību! šādu zīmi 82 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 83 Lietošanas sākšana ..............87 Tīrīšana ..................88 Transportēšana ................. 88 Glabāšana ................. 88 Apkope ..................88 Likvidācija un atkārtota izmantošana ........89 Traucējumu novēršana .............. 90 LV | 83 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 84: Ievads
55 cm ø min. 10 cm, maks. 30 cm. • Nekad neskaldiet malku, kas atrodas gulošā stā- voklī vai arī pret šķiedru virzienu. 84 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 85: Vispārējie Drošības Norādījumi
Izvelciet kontaktdakšu! iedarbināšanas taustiņu. • Elektroinstalācijas uzstādīšanas, labošanas un ap- kopes darbus drīkst veikt tikai speciālisti. LV | 85 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 86: Tehniskie Dati
Bērni nedrīkst rotaļāties ar plastmasas maisi- otru (9. att.) ņiem, plēvēm un sīkām detaļām! Pastāv norīša- nas un nosmakšanas risks! m IEVĒRĪBAI! Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci! 86 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 87: Lietošanas Sākšana
Pieslēgšana elektrotīklam Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem. LV | 87 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 88: Tīrīšana
Attiecīgi jāno- miem. maina polaritāte. Ierīces kontaktdakšā grieziet polu maiņas ierīci. Mēs iesakām HLP 32 sērijas eļļas. 88 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 89: Likvidācija Un Atkārtota Izmantošana
Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet spe- cializētā veikalā vai pašvaldībā! LV | 89 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 90: Traucējumu Novēršana
Pārbaudiet sviras stiprinājumu Sliedēs ir netīrumi Notīriet balstu Motors iedarbojas, bet balts Nepareizs motora griešanās virziens Pārbaudiet motora griešanās virzienu un nekustās lejup trīsfāžu maiņstrāvas gadījumā attiecīgi pārstatiet 90 | LV www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 91 A munka megkezdése előtt körülbelül 2 fordulattal oldja ki a légtelenítő csavart. Szállítás előtt zárja le. Vigyázat! Mozgó szerszámok! m Figyelem! Ne szállítsa fekvő helyzetben a készüléket! HU | 91 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 92 Felépítés / Beüzemeltetés előtt ..........95 Üzembe helyezés ..............96 Tisztítás ..................97 Szállítás ..................97 Tárolás ..................97 Karbantartás ................97 Megsemmisítés és újrahasznosítás .......... 98 Hibaelhárítás ................99 92 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 93: Bevezetés
és az ebből adódó károk meg- előírások és a helyi országos különleges előírások térítését. kiegészítéseként be kell tartani az általánosan elis- mert műszaki előírásokat a azonos gépeket üzeme- lésekor. HU | 93 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 94: Általános Biztonsági Utasítások
• Ha nem megfelelő elektromos csatlakozóvezetéke- • Viseljen munkavédelmi kesztyűt a munkavégzés- ket használ, az áram veszélyeztetheti az egészsé- hez. gét. 94 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 95: Technikai Adatok
és balra mozogni tudjon. golási / szállítási biztosításokat (ha vannak ilyenek). • A fent ismertetett módszerrel rögzítse a másik Ellenőrizze, hogy teljes-e a szállítmány. kezelőkart a másik oldalon. HU | 95 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 96: Üzembe Helyezés
• Csak egyenesen lefűrészelt fadarabokat hasítson. • Függőlegesen hasítsa a fát. • Soha ne végezze fekvő vagy merőleges hely- zetben a fát. • Viseljen megfelelő kesztyűt a hasításhoz. 96 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 97: Tisztítás
Az első olajcserét 50 üzemóra elteltével, majd utána A hálózati csatlakozó és hosszabbító vezeték ötere- 500 üzemóránként. sek legyenek = 3 fázis, N és védőföld (1/N/PE). HU | 97 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 98: Megsemmisítés És Újrahasznosítás
Gyorsan kopó részek*: hasító ékvezetők, hidraulika- olaj, hasító ék * nincs okvetlenül a szállítás terjedelmében! 98 | HU www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 99: Hibaelhárítás
Tisztítsa meg az oszlopot Elindul a motor, de az oszlop Váltakozó áram esetén helytelen a Fázisváltó: nem mozog lefelé motor forgásiránya Ellenőrizze és állítsa át a motor forgásirányát HU | 99 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 100 Previdno! Premikajoča se orodja! Naprave ne transportirajte v ležečem stanju! m Pozor! V teh navodilih za uporabo so mesta, ki zadevajo vašo varnost, označena s tem znakom. 100 | SI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 101 Zagon naprave ................105 Čiščenje ..................106 Prevoz ..................106 Uskladiščenje ................106 Vzdrževanje ................106 Odstranjevanje in ponovna uporaba ......... 107 Pomoč pri motnjah ..............108 SI | 101 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Page 102: Uvod
Dolžina lesa 55 cm ø min. 10 cm, maks. 30 cm • Lesa nikoli ne cepite v ležečem položaju proti smeri vlaken. 102 | SI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 103: Splošni Varnostni Napotki
• Kadar stroj deluje, rok ne smete vstaviti v delovno • Vse varnostne naprave in zaščitno opremo je treba območje. po zaključenih popravilih in vzdrževalnih delih takoj znova montirati. SI | 103 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 104: Tehnični Podatki
Pred zagonom obvezno v celoti montirajte se ne smejo igrati s plastičnimi vrečkami, folijami napravo! in majhnimi delci! Obstaja nevarnost da delce pogoltnejo in se zadušijo! 104 | SI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 105: Zagon Naprave
• Pregibi zaradi nepravilne pritrditve ali vodenja • Izklopite motor priključnih vodov. • Spustite drugo upravljalno roko • Rezi zaradi vožnje preko priključnih vodov. • Odvijte vijak z zvezdastim ročajem (10a) SI | 105 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 106: Čiščenje
črpalko in krmilnim ventilom. škodujejo plastične dele naprave. Pazite, da v notra- Tovarniško izdelanega sistema ni dovoljeno spremi- njost naprave ne vdre voda. njati ali manipulirati. 106 | SI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 107: Odstranjevanje In Ponovna Uporaba
SI | 107 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Page 108: Pomoč Pri Motnjah
Umazanija v tirnicah Očistite steber Motor se zažene, ampak Napačna smer vrtenja motorja pri Preverite smer vrtenja motorja in jo prestavite steber se ne pomakne trifaznem toku navzdol 108 | SI www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Page 109 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 110 Conseil du 8 juin 2011 visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques. Ichenhausen, den 21.01.2019 __________________________ Unterschrift / Markus Bindhammer / Technical Director First CE: 2018 Documents registar: Viktor Härtl Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Page 111 Defekta delar ersätts utan omkostningar, men kunden står för installationen. beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker tredje part. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
