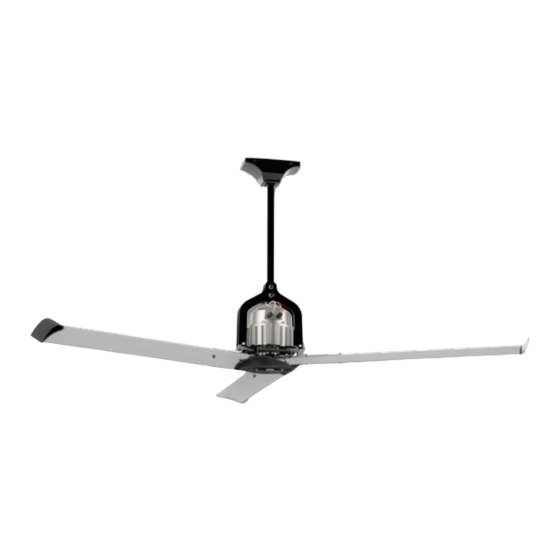

Summary of Contents for aerauliqa LHS Series

  • Page 1 Manuale Specifico Specific Manual...

  • Page 2: Table Of Contents

    SERIE LHS Ventilatori da soffitto ad alte prestazioni (HVLS) INDICE 1. AVVERTENZE GENERALI 2. AVVERTENZE PARTICOLARI 3. TIPOLOGIA 4. CARATTERISTICHE PRINCIPALI 5. DATI 6. DIMENSIONI E DISTANZE 7. COMPONENTI 8. INSTALLAZIONE 9. SCHEMI COLLEGAMENTO ELETTRICO 9.1 CTRL-A (accessorio a richiesta) 9.2 CTRL-HS (accessorio a richiesta) 9.3 COMANDO CON POTENZIOMETRO ESTERNO (non fornito) 10.

  • Page 3: Caratteristiche Principali

    4. CARATTERISTICHE PRINCIPALI • Nessun ingranaggio, quindi silenziosità • Motore brushless 200-480 Vac, 3ph, 50/60Hz, IP65 • Nessuna manutenzione ordinaria • Temperatura max +50°C • Vari livelli di sicurezza • Regolabile • Connessioni elettriche semplificate: pre-cablato • Adatto all’utilizzo in continuo, S1 • Struttura resistente e robusta • Sistema elettronico integrato • Pale estruse in alluminio anodizzato 5.

  • Page 4: Installazione

    8. INSTALLAZIONE • Scegliere la posizione di installazione del ventilatore tenedo conto delle seguenti considerazioni: - la distanza minima tra il pavimento e il punto inferiore del ventilatore deve essere di 2.7m. - la minima distanza tra le pale e la parete o un qualsiasi altro ostacolo varia in base al modello scelto (§ 6 - C). - evitare l’installazione direttamente sotto una fonte di luce per prevenire un effetto stroboscopico causato dalla rotazione della girante.
  • Page 5 • Rimuovere corpo principale le tre staffe di appoggio per il trasporto in imballo, togliendo le relative viti, rondelle e dadi. • Far fuoriuscire cavi (17) del set di sicurezza, agganciando successivamente moschettoni (19) golfari avvitati sulla piastra porta-motore verificandone il corretto staffe per Fig.V il trasporto...
  • Page 6 • Collegare i cavi da Ø3mm con tenditore ad occhielli (21) al supporto motore tramite i moschettoni da 5mm (22) e stabilizzare il ventilatore; fissare il capo libero delle funi al soffitto e serrare con i morsetti (23). La viteria di fissaggio al soffitto/trave non è...

  • Page 7: Schemi Collegamento Elettrico

    • Realizzare l’allacciamento Scatola di derivazione alla rete di alimentazione/ Scatola di derivazione (Non fornita) controllo, collegando i (non fornita) cavi cablati al motore attraverso una cassetta derivazione (non 15 15 fornita dotazione) Cavi di alimentazione Cavi per alimentazione e controllo (forniti di serie) posta in prossimità...

  • Page 8: Ctrl-Hs (Accessorio A Richiesta)

    9.2 CTRL-HS (accessorio a richiesta) ALIMENTATORE DC CTRL-HS ESTERNO GIALLO-VERDE YELLOW - GREEN MARRONE BROWN cavo di alimentazione a 4 conduttori 4-core power cable 3 ph. 3 ph. POWER NERO BLACK ALIMENTAZIONE CAN-/B-/GND SUPPLY GRIGIO GREY CAN+/A+/1B VAC/- MARRONE VAC/+ BROWN EXTERNAL GIALLO...

  • Page 9: Registri Modbus - Registri Di Ingresso

    11.2 Registri Modbus - Registri di Ingresso Questi registri sono di SOLA-LETTURA e possono essere letti usando la funzione 04 READ INPUT REGISTERS. Indirizzo Dimensione Tipo di U.M. (dato nel Esempio Descrizione Registro (Word) dato registro) Valore registro → Valore reale Velocità...

  • Page 10: Dichiarazione Di Conformità E Incorporazione

    12. DICHIARAZIONE DI CONFORMITA’ E INCORPORAZIONE DICHIARAZIONE UE DI CONFORMITA’/INCORPORAZIONE Costruttore: AERAULIQA SRL Via Mario Calderara 39/41 - 25018 Montichiari (BS) - ITALY DICHIARAZIONE UE DI CONFORMITA’ DICHIARAZIONE DI INCORPORAZIONE In accordo alla Direttiva Macchine 2006/42/EC. Dichiariamo qui di seguito che I prodotti della gamma:...
  • Page 11 LHS RANGE Ceiling High Volume Low Speed Fan (HVLS) INDEX GENERAL INFORMATION 2. PRECUTIONS 3. TYPE 4. MAIN FEATURES 5. DATA 6. DIMENSIONS AND CLEARANCES 7. COMPONENTS 8. INSTALLATION 9. WIRING DIAGRAM 9.1 CTRL-A (accessory on request) 9.2 CTRL-HS (accessory on request) 9.3 CONTROL WITH EXTERNAL POTENTIOMETER (not supplied) 10.
  • Page 12 4. MAIN FEATURES • Gearless for silent operation • Brushless motor 200-480Vac, 3ph, 50/60Hz, IP65 • Maintenance-free • Max temperature +50°C • Key Safety features • Speed controllable • Simplified electrical wiring connection: pre cabled • Suitable for S1 continuous service • Strong and robust design and manufacturing • Embedded electronic system • Anodized extruded blades 5.
  • Page 13 8. INSTALLATION • Decide on the position the fan is to be sited keeping in consideration as follows: - the minimum distance from the floor to the lowest point of the fan is 2,7m. - the minimum distance from the fan blade to the side wall of similar obstruction depends on the fan model (§ 6 - C). - avoid mounting the fan directly below lights to prevent any strobe effect caused by the moving blades.
  • Page 14 • Remove three transport feet from the main body by unscrewing the bolts, washers and locknuts. • Let safety wires (17), hooking the snap-hooks (19) to the eyebolts of the motor plate, verifying correct tightening. Check that the wires (17) are duly tensioned. trasnport foot Fig.V Fig.
  • Page 15 • C onnect Ø3mm stabilizing wires with turnbuckle (21) to the motor support using the 5mm snap-hooks (22) and stabilize the fan. Securely fix the other end of the stabilizing wires to the ceiling using the clamps (23). Fixing screws for the ceiling/ beam are not supplied.
  • Page 16 • Make the connection to Scatola di derivazione the power supply/control Junction box (Non fornita) network by connecting (not supplied) the wired cables to the motor through a junction box (not supplied) to be 15 15 placed near the ventilation Power / control cable Cavi per alimentazione (supplied) unit.
  • Page 17 9.2 CTRL-HS (accessory on request) EXTERNAL DC POWER CTRL-HS SUPPLY YELLOW - GREEN BROWN 4-core power cable 3 ph. POWER BLACK CAN-/B-/GND SUPPLY GREY CAN+/A+/1B VAC/- VAC/+ BROWN EXTERNAL YELLOW POTENTIOMETER ≥10kΩ GREEN (NOT SUPPLIED) 6-core control cable 6-core control cable WHITE MODBUS B MODBUS B...
  • Page 18 11.2 Modbus Registers - Input Register These registers are READ-ONLY, and can be read using the function 04 READ INPUT REGISTERS. Register Dimension Data U.M. (data on Example Description Address (Word) Type the register) Register value → Real value Measured speed ushort 0.1rpm 490 →...
  • Page 19 UE DECLARATION OF CONFORMITY UE DECLARATION OF INCORPORATION In accordance with the Machinery Directive 2006/42/EC. We herewith declare that the following range: We herewith declare that the following range: LHS series ceiling fans LHS series ceiling fans MODELS: MODELS: LHS240, LHS300...
  • Page 20 Sede operativa/Warehouse-Offices: via Mario Calderara 39/41, 25018 Montichiari (Bs) - Sede legale/Registered office: via Mario Calderara 39/41, 25018 Montichiari (Bs) C.F. e P.IVA/VAT 03369930981 - REA BS-528635 - Tel: +39 030 674681 - Fax: +39 030 6872149 - www.aerauliqa.it - www.aerauliqa.com - info@aerauliqa.it Aerauliqa S.r.l.

This manual is also suitable for:

Lhs240Lhs300
