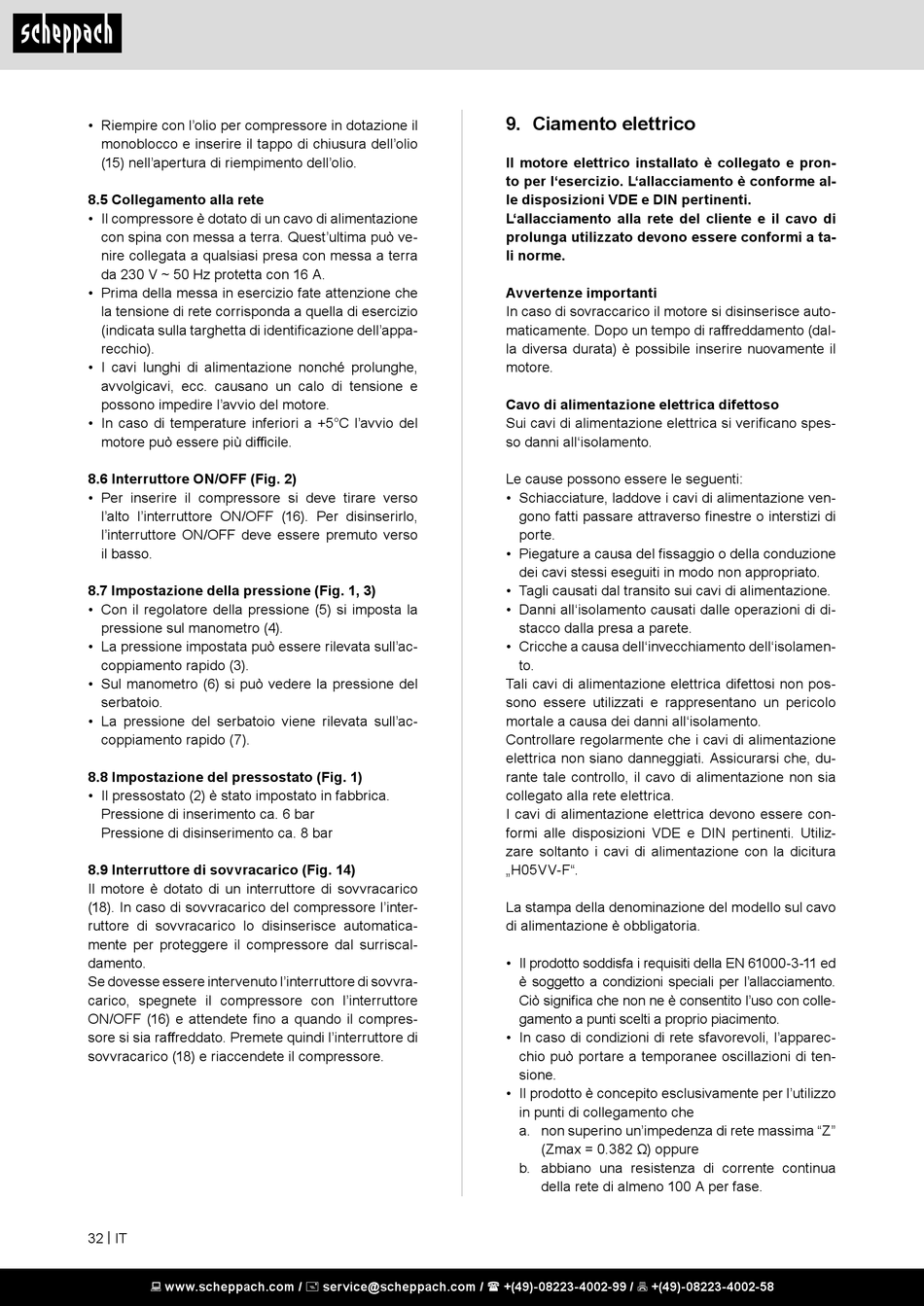

• Riempire con l'olio per compressore in dotazione il
monoblocco e inserire il tappo di chiusura dell'olio
(15) nell'apertura di riempimento dell'olio.
8.5 Collegamento alla rete
• Il compressore è dotato di un cavo di alimentazione
con spina con messa a terra. Quest'ultima può ve-
nire collegata a qualsiasi presa con messa a terra
da 230 V ~ 50 Hz protetta con 16 A.
• Prima della messa in esercizio fate attenzione che
la tensione di rete corrisponda a quella di esercizio
(indicata sulla targhetta di identificazione dell'appa-
recchio).
• I cavi lunghi di alimentazione nonché prolunghe,
avvolgicavi, ecc. causano un calo di tensione e
possono impedire l'avvio del motore.
• In caso di temperature inferiori a +5°C l'avvio del
motore può essere più difficile.
8.6 Interruttore ON/OFF (Fig. 2)
• Per inserire il compressore si deve tirare verso
l'alto l'interruttore ON/OFF (16). Per disinserirlo,
l'interruttore ON/OFF deve essere premuto verso
il basso.
8.7 Impostazione della pressione (Fig. 1, 3)
• Con il regolatore della pressione (5) si imposta la
pressione sul manometro (4).
• La pressione impostata può essere rilevata sull'ac-
coppiamento rapido (3).
• Sul manometro (6) si può vedere la pressione del
serbatoio.
• La pressione del serbatoio viene rilevata sull'ac-
coppiamento rapido (7).
8.8 Impostazione del pressostato (Fig. 1)
• Il pressostato (2) è stato impostato in fabbrica.
Pressione di inserimento ca. 6 bar
Pressione di disinserimento ca. 8 bar
8.9 Interruttore di sovvracarico (Fig. 14)
Il motore è dotato di un interruttore di sovvracarico
(18). In caso di sovvracarico del compressore l'inter-
ruttore di sovvracarico lo disinserisce automatica-
mente per proteggere il compressore dal surriscal-
damento.
Se dovesse essere intervenuto l'interruttore di sovvra-
carico, spegnete il compressore con l'interruttore
ON/OFF (16) e attendete fino a quando il compres-
sore si sia raffreddato. Premete quindi l'interruttore di
sovvracarico (18) e riaccendete il compressore.
32 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Ciamento elettrico

Il motore elettrico installato è collegato e pron-
to per l'esercizio. L'allacciamento è conforme al-
le disposizioni VDE e DIN pertinenti.
L'allacciamento alla rete del cliente e il cavo di
prolunga utilizzato devono essere conformi a ta-
li norme.
Avvertenze importanti
In caso di sovraccarico il motore si disinserisce auto-
maticamente. Dopo un tempo di raffreddamento (dal-
la diversa durata) è possibile inserire nuovamente il
motore.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spes-
so danni all'isolamento.
Le cause possono essere le seguenti:
• Schiacciature, laddove i cavi di alimentazione ven-
gono fatti passare attraverso finestre o interstizi di
porte.
• Piegature a causa del fissaggio o della conduzione
dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di di-
stacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamen-
to.
Tali cavi di alimentazione elettrica difettosi non pos-
sono essere utilizzati e rappresentano un pericolo
mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione
elettrica non siano danneggiati. Assicurarsi che, du-
rante tale controllo, il cavo di alimentazione non sia
collegato alla rete elettrica.
I cavi di alimentazione elettrica devono essere con-
formi alle disposizioni VDE e DIN pertinenti. Utiliz-
zare soltanto i cavi di alimentazione con la dicitura
„H05VV-F".
La stampa della denominazione del modello sul cavo
di alimentazione è obbligatoria.
• Il prodotto soddisfa i requisiti della EN 61000-3-11 ed
è soggetto a condizioni speciali per l'allacciamento.
Ciò significa che non ne è consentito l'uso con colle-
gamento a punti scelti a proprio piacimento.
• In caso di condizioni di rete sfavorevoli, l'apparec-
chio può portare a temporanee oscillazioni di ten-
sione.
• Il prodotto è concepito esclusivamente per l'utilizzo
in punti di collegamento che
a. non superino un'impedenza di rete massima "Z"
(Zmax = 0.382 Ω) oppure
b. abbiano una resistenza di corrente continua
della rete di almeno 100 A per fase.
