2

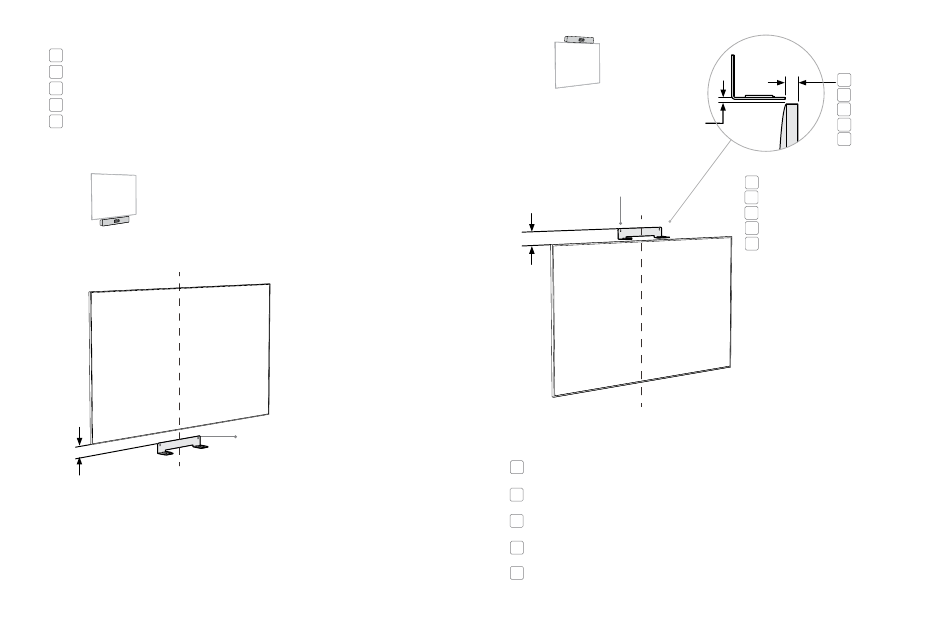

Mount the Quad Camera wall bracket
Montez le support mural de la Quad Camera
FR
Coloque el soporte de pared de la Quad Camera
ES
Instale o suporte de parede para da Quad Camera
PT
Installare la staffa per il montaggio a parete di Quad Camera
IT
DE
Montieren der Quad Camera Wandhalterung
A
8 cm / 3.2 "
Ø 6 mm / 0.25 "
10
B
10 mm / 0.39 "
Ø 6 mm / 0.25 "
6.6 cm / 2.6 "
NOTE:
When mounting the camera above the screen, be sure to comply with the measurements
so that there is space enough for the camera to be tilted fully forward.
REMARQUE :
Lorsque vous installez la caméra au-dessus de l'écran, assurez-vous de respecter les mesures
FR
indiquées afin qu'il y ait suffisamment d'espace pour que la caméra puisse être entièrement inclinée vers l'avant.
NOTA:
Cuando monte la cámara encima de la pantalla, asegúrese de respetar las medidas, de manera que haya
ES
espacio suficiente para que la cámara se pueda inclinar completamente hacia delante.
NOTA:
Na montagem da câmara acima do ecrã, certifique-se de que respeita as medidas, para que exista espaço
PT
suficiente para inclinar a câmara totalmente para a frente.
NOTA:
Quando si installa la videocamera sopra lo schermo, assicurarsi di rispettare le misure in modo che ci sia spazio
IT
sufficiente per inclinare completamente in avanti la videocamera.
HINWEIS:
Achten Sie beim Anbringen der Kamera über dem Bildschirm darauf, dass Sie die Abmessungen einhalten,
DE
damit es ausreichend Platz gibt, die Kamera vollständig nach vorne zu neigen.
Maximum 25 mm / 1 "
FR
Maximale 25 mm
ES
Máxima 25 mm
PT
Máxima 25 mm
IT
Massimo 25 mm
DE
Maximaler 25 mm
Side view
FR
Vue latérale
ES
Vista lateral
Vista lateral
PT
Vista laterale
IT
Seitenansicht
DE
11
