Weiser Dummy Lever Installation Manual

64007-002
Rev 02 BP

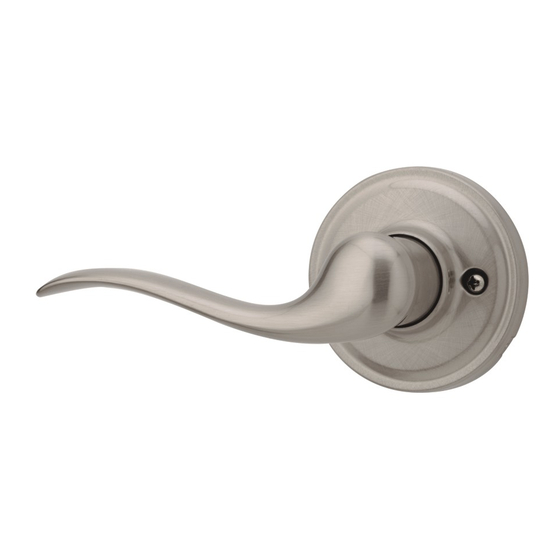

OPP Dummy Lever
Required tools
Outils nécessaires
3/32" (2 mm)
1/4" (6 mm)
Prepare door
1
Préparation de la porte
A
Cut out template and fold along fold line for
desired backset. Place fold line on edge of
door with centerline 38" (965 mm) from floor.
Découpez le gabarit et pliez-le sur le long
de la ligne de pliage avec l'écartement
souhaité. Placez la ligne de pliage sur le
bord de la porte, avec la ligne médiane
à environ 38" (965 mm) du sol.
B
Mark holes
Marquez les trous
2x
Drilling Template
Gabarit de perçage
Parts in the box
Pièces dans la boîte
Lever
Levier
A
C
Drill holes
Percez les trous
Wood door
Porte en bois
3/32"
2 mm
2-3/8" (60 mm)
2-3/4" (70 mm)
USA : 1-800-677-5625 • Canada : 1-800-501-9471
Allen wrench
Clé Allen
D
B
965 mm
2x
1/2" (13 mm)
deep
profondeur
Instructions continue on reverse
Suite des instructions au verso
Face of the door
Face de la porte
Centerline
Ligne médiane
Fold • Plier
Fold • Plier
Installation Guide
Guide d'installation
www.weiserlock.com
Screws
Vis
E
38"
edge of door
bord de la porte
floor
sol
Metal door
Porte en métal
1/4"
6 mm
2x
through door
à travers la porte
Edge of the door
Bord de la porte
F
G
