- Page 1 General Purpose Laboratory Refrigerators and Freezers Installation and Operation 331316H01 • Revision A • 3/25/20...
- Page 2 IMPORTANT Read this instruction manual. Failure to follow the instructions in this manual can result in damage to the unit, injury to operating personnel and poor equipment performance. CAUTION All internal adjustments and maintenance must be performed by qualified service personnel. Material in this manual is for informational purposes only.
-
Page 3: Table Of Contents
Contents Models ................ 1 Safety Information ............2 Alert Signals ............2 Intended Use .............. 3 General Purpose Refrigerator and Freezer ....4 Product Specifications ..........4 Unpacking and Inspection ........... 5 Unpacking ............... 5 Visible Loss or Damage ........... 5 Concealed Loss or Damage ........ - Page 4 Cleaning Interior/Exterior/Door Gaskets ....10 Cleaning the Condenser .......... 10 Manual Defrost Procedure ........10 Transportation and storage ........11 Troubleshooting ............12 Wiring Diagram ............13 End of Life Care ............15 Warranty ..............16 Regulatory Compliance ..........17 Product Safety ............
-
Page 5: Models
Models The table below shows the units covered in this operation and installation manual by model number. Table 1. Applicable Models Refrigerator - Freezer Refrigerator TSV07CPSA TSV05RPSA TSV05CPSA General Purpose Refrigerators and Freezers Models |... -
Page 6: Safety Information
Safety Information It is your responsibility to understand the proper function and DANGER RISK OF CHILD ENTRAPMENT operational characteristics of the unit. This instruction manual Before you throw away your old refrigerator or should be thoroughly read and all operators must be trained freezer: before attempting to place these units in service. -
Page 7: Intended Use
Intended Use The General Purpose refrigerator/freezer described in this manual is for professional use only. These products are intended for use in research for the storage of samples or inventory in the following temperature ranges: Refrigerators 33.8°F to 53.6°F (+1°C to +12°C) Freezers -4°F to 10.4°F (-20°C to -12°C) These units are not considered as medical devices and have... -
Page 8: General Purpose Refrigerator And Freezer

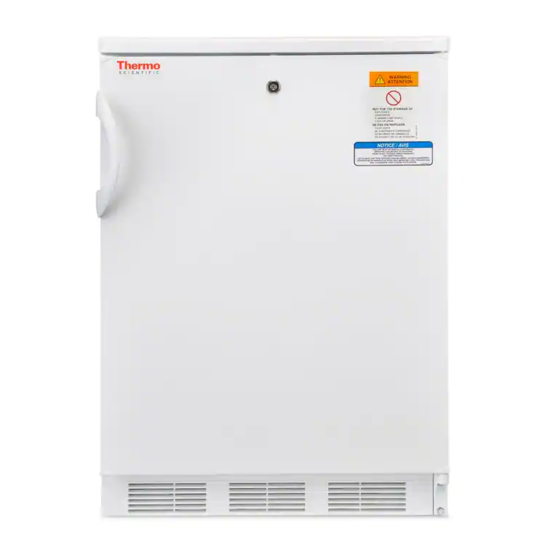

General Purpose Refrigerator & Freezer These are general purpose units available in all refrigerator and freezer MODEL TSV07CPSA - 7.1 Cu. ft. MODEL TSV05RPSA - 5.5 Cu. ft. MODEL TSV05CPSA- 5 Cu. ft. 22" Wide, Refrigerator and Freezer 23.63" Wide, Under-counter Refrigerator 23.63"... -
Page 9: Unpacking And Inspection
Unpacking and Inspection If you follow the above instructions carefully, we will guarantee CAUTION: DO NOT REMOVE, under any our support of your claim to be compensated for loss from circumstance, the grounding prongs from the concealed damage. 3-prong power cord supplied with all units. DO NOT, FOR ANY REASON RETURN THIS UNIT WITHOUT CAUTION: DO NOT USE electrical extension FIRST OBTAINING AUTHORIZATION. -
Page 10: Operating Conditions
Operating Conditions The units described in this manual are classified for use as stationary equipment in a Pollution Degree 2 and Over voltage Category II environment. These units are designed to operate under the following environmental conditions: • Indoor use •... -
Page 11: Installation
/ or the information furnished in this manual. If you are not sure about the outlet, Choose a location for the TSV07CPSA (Refrigerator and you should contact a qualified electrician for assistance. Freezer) that provides a clearance of 12 in. at the top, 4 in. at The Unit should always be connected to a dedicated power the rear and 4 in. -
Page 12: Be Advised
Be Advised WARNING: Storage by user of any materials in the product that may cause a deterioration of the product shall be deemed to constitute abnormal and improper usage of the product for purposes of this warranty. WARNING: Before connecting the final power supply, check the electrical characteristics of the unit nameplate to see that it is in agreement with the power supplied. -
Page 13: Operation
Start-Up Procedure • Don't overcrowd the unit. Too many items can increase electrical energy demand in order to keep everything For TSV07CPSA: Rotate the control knob clockwise to lower cool. the temperature and counterclockwise raise it. Because the • Close the door as soon as possible in hot, humid markings on the dial do not indicate specific temperatures, weather. -
Page 14: Maintenance
Maintenance Unit should be cleaned at least once a year following Cleaning the Condenser instructions below. With forced-fan vented units, remove the screws that mount CAUTION: When servicing the unit, disconnect the grill to the unit. Pull temperature control knobs straight from the electrical power source. -
Page 15: Transportation And Storage
When frost accumulates to 1/4" or more, the operating efficiency of the unit will be affected. All laboratory refrigerators feature automatic defrosting and in normal conditions no manual defrosting is required. However, in certain conditions (e.g. when the refrigerator is very full or when any new items are stored in the refrigerator) frost may form on the rear wall of the equipment as the compressor must run for long periods of time. -
Page 16: Troubleshooting
Troubleshooting This section is a guide to troubleshoot general operational problems. Symptom Probable Cause Action Unit does Not Run Unit Unplugged Plug in Unit Blown fuse or tripped circuit breaker. Check fuse or circuit breaker at breaker box. Temperature control knob is turned to OFF. Turn temperature control knob to ON. -
Page 17: Wiring Diagram
Wiring Diagram Figure 1. Wiring diagram for TSV07CPSA General Purpose Refrigerators and Freezers Wiring Diagram |... - Page 18 Figure 2. Wiring diagram for TSV05RPSA and TSV05CPSA 14 | Wiring Diagram General Purpose Refrigerators and Freezers...
-
Page 19: End Of Life Care
End of Life Care Be sure to follow local regulations when disposing of an old unit. Some suggestions are listed below: 1. Remove items and defrost unit. Be sure to clean up any biological safety hazards. 2. Remove the cabinet door to help prevent entrapment inside of a unit. -
Page 20: Warranty
Warranty This Thermo Scientific product is warranted to be free of defects in materials and workmanship for one (1) year from the first to occur of (i) the date the product is sold by the manufacturer or (ii) the date the product is purchased by the original retail customer (the “Commencement Date”). -
Page 21: Regulatory Compliance
Regulatory Compliance Product Safety Product Testing This product family has been tested to applicable product safety standards by Underwriters Laboratories (UL), which is a Nationally Recognized Test Laboratory (NRTL). The product bears the following mark Hydrocarbon Refrigerants According to U.S. Code of Federal Regulation 40 Part 82, this freezer employs the natural hydrocarbon refrigerant R600a. Because of the nature of hydrocarbon refrigerants, for mechanical repair, such as recharge or compressor replacement, should only be carried out by a certified refrigeration technician. -
Page 22: Contact Information
Contact Information Thermo Fisher Scientific products are backed by a global technical support team ready to support your applications. We offer cold storage accessories, including remote alarms, temperature recorders, and validation services. Visit www.thermofisher.com/cold or call: Countries Sales North America +1 866 984 3766 India toll free 1800 22 8374... - Page 23 Réfrigérateurs et congélateurs de laboratoire polyvalents Installation et d’utilisation 331316H01 • Révision A • 3/25/20...
- Page 24 IMPORTANT Lisez ce manuel d’instructions. Le non-respect des instructions du présent manuel peut engendrer un endommagement de l’appareil, des blessures pour le personnel et une faible performance de l’équipement. ATTENTION Toutes les opérations de réglage ou de réparation internes doivent être effectuées par le personnel de service qualifié.
- Page 25 Contents Modèles............... 1 Renseignements relatifs à la sécurité......2 Signaux d’alerte ............2 Indication ..............3 Réfrigérateurs et congélateurs polyvalents ....4 Spécifications du produit.......... 4 Déballage et inspection ..........5 Déballage ..............5 Perte ou dommage apparents........5 Perte ou dommage dissimulés ......... 5 Conditions opérationnelles ...........
- Page 26 Nettoyage de l’intérieur/de l’extérieur/ des jointures de porte ..........10 Nettoyage du condenseur ........10 Procédure de dégivrage manuel....... 10 Transport et entreposage ......... 11 Dépannage ..............12 Schéma de câblage ............. 13 Gestion de la fin de vie..........15 Garantie...............
-
Page 27: Modèles
Modèles Le tableau suivant indique les appareils couverts par le présent manuel d’utilisation et d’installation, classés par numéro de modèle. Tableau1. Modèles applicables Réfrigérateur – Congélateur Réfrigérateur TSV07CPSA TSV05RPSA TSV05CPSA Réfrigérateurs et congélateurs polyvalents Modèles |... -
Page 28: Renseignements Relatifs À La Sécurité
Renseignements relatifs à la sécurité Il vous incombe de comprendre le fonctionnement correct et AVERTISSEMENT: La présence de ce symbole les caractéristiques d’exploitation de l’appareil. Ce manuel indique un risque d’électrocution. d’instructions doit être lu attentivement et tous les utilisateurs Ne modifiez pas ou n’utilisez pas d’alimentations doivent suivre une formation adéquate avant de mettre ces électriques autres que les équipements fournis par... -
Page 29: Indication
Indication Les réfrigérateurs/congélateurs polyvalents décrits dans ce manuel sont destinés à une utilisation professionnelle uniquement. Ces produits sont destinés à être utilisés dans le cadre de la recherche pour l’entreposage d’échantillons ou d’inventaire sur les plages de températures suivantes : Réfrigérateurs +1 °C à... -
Page 30: Réfrigérateurs Et Congélateurs Polyvalents
Réfrigérateurs et congélateurs polyvalents Ces unités polyvalentes existent dans tous les modèles de réfrigérateurs et de congélateurs. MODÈLE TSV07CPSA - 7.1 Cu. ft. MODÈLE TSV05RPSA - 5.5 Cu. ft. MODÈLE TSV05CPSA – 5 Cu. ft. Réfrigérateur/congélateur de 22 po Réfrigérateur sous comptoir de 23,63 po Réfrigérateur/congélateurs sous... -
Page 31: Déballage Et Inspection
Déballage et inspection Perte ou dommage ATTENTION: N’ENLEVEZ, en aucune circonstance, les broches de mise à la terre du dissimulés cordon d’alimentation à 3 broches fourni avec tous les appareils. ATTENTION: N’UTILISEZ PAS de câbles de Les pertes ou dommages dissimulés désignent les pertes rallonge électriques pouvant entraîner une perte ou dommages qui ne deviennent apparents qu’après le de tension et un fonctionnement dangereux. -
Page 32: Conditions Opérationnelles
Conditions opérationnelles Les unités décrites dans ce manuel sont classées pour une utilisation en tant qu’équipement fixe dans un environnement de catégorie II, de degré de pollution 2 et de surtension de catégorie II. Ces unités sont conçues pour fonctionner dans les conditions environnementales suivantes : •... -
Page 33: Installation
AVERTISSEMENT: Pour votre sécurité, cet appareil doit être mis correctement à la terre avant toute utilisation. Sélectionnez un emplacement pour le modèle TSV07CPSA (réfrigérateur et congélateur) avec un espace de 12 pouces Les unités polyvalentes doivent être raccordées à une prise sur le dessus, 4 pouces à... -
Page 34: À Savoir
11. Installez les charnières supérieures à leur place. Ne serrez pas trop les boulons, laissez-les lâches. 12. Ajustez visuellement la position verticale et parallèle de la porte puis serrez les boulons des charnières supérieures. 13. Installez la plateforme supérieure à sa place. 14. -
Page 35: Fonctionnement
Faire des économies Procédure de démarrage d’énergie Pour TSV07CPSA : Faites tourner le bouton de commande dans le sens horaire pour diminuer la température et dans le • Veillez à suivre les suggestions relatives à l’emplacement sens antihoraire pour l’augmenter. Les marques du cadran mentionnées dans Installation. -
Page 36: Entretien
Entretien Nettoyage du condenseur L’unité doit être nettoyée au moins une fois par an en suivant les instructions ci-dessous. ATTENTION: Lors de l’entretien de l’appareil, Avec les unités à ventilation forcée, retirez les vis qui fixent déconnectez-vous de la source d’alimentation la grille sur l’unité. -
Page 37: Transport Et Entreposage
ATTENTION: N’utilisez pas d’instruments pointus, de lame ou de grattoir pour retirer la glace et le givre des surfaces du réfrigérateur ou du congélateur : vous risqueriez de perforer le serpentin de refroidissement. ATTENTION: N’utilisez pas d’appareil électrique pour dégivrer l’unité. L’accumulation de givre sur 1/4 po ou plus affecte l’efficacité... -
Page 38: Dépannage
Dépannage Cette section est un guide de dépannage en cas de problèmes opérationnels généraux. Symptôme Cause probable Mesure à prendre L’unité ne fonctionne L’unité est débranchée Brancher l’unité Fusible grillé ou disjoncteur déclenché. Vérifier le fusible ou le disjoncteur dans le boîtier électrique. -
Page 39: Schéma De Câblage
Schéma de câblage ELECTRIC DIAGRAM THERMOSTAT FICHE SECTEUR PROTECTION CONTRE LA SURTENSION INTERRUPTEUR COMPRESSEUR ÉCLAIRAGE Figure 1. Schéma de câblage, TSV07CPSA Réfrigérateurs et congélateurs polyvalents Schéma de câblage |... - Page 40 WIRING DIAGRAM INTERRUPTEUR DE LA LAMPE LAMPE THERMOSTAT MISE À LA TERRE DE LA COQUE I(L2) (RD) S(4) L(L1) Q- PROTECTION CONTRE LA SURTENSION R- RELAIS DE DÉMARRAGE *GN OU GN AVEC MARQUEUR JAUNE Figure 2. Schéma de câblage, TSV05RPSA et TSV05CPSA 14 | Schéma de câblage Réfrigérateurs et congélateurs polyvalents...
-
Page 41: Gestion De La Fin De Vie
Gestion de la fin de vie Veillez à respecter la réglementation locale lors de la mise au rebut d’une ancienne unité. Vous trouverez quelques suggestions ci-dessous : 1. Retirer les articles et dégivrer l’unité. Veillez à éliminer tout risque biologique pour la sécurité. 2. -
Page 42: Garantie
Garantie Ce produit Thermo Scientific est garanti exempt de défauts de matériaux et de fabrication pendant un (1) an à compter de la première des dates suivantes : (i) la date à laquelle le produit est vendu par le fabricant ou (ii) la date à laquelle le client d’origine achète le produit (la «... -
Page 43: Conformité À La Réglementation
Conformité à la réglementation Sécurité du produit Essais réalisés sur le produit Cette famille de produits a été soumise à des essais selon les normes de sécurité applicables aux produits par Underwriters Laboratories (UL), un laboratoire d’essai reconnu au niveau national (NRTL). Le produit présente le marquage suivant Réfrigérants à... -
Page 44: Coordonnées
Coordonnées Les produits Thermo Fisher Scientific bénéficient de l’assistance technique fournie par une équipe mondiale prête à soutenir vos applications. Nous fournissons des accessoires de stockage à basse température, y compris des alarmes distantes, des enregistreurs de température et des services de validation. Rendez-vous sur le site www.thermofisher.com/cold ou appelez-nous :...
