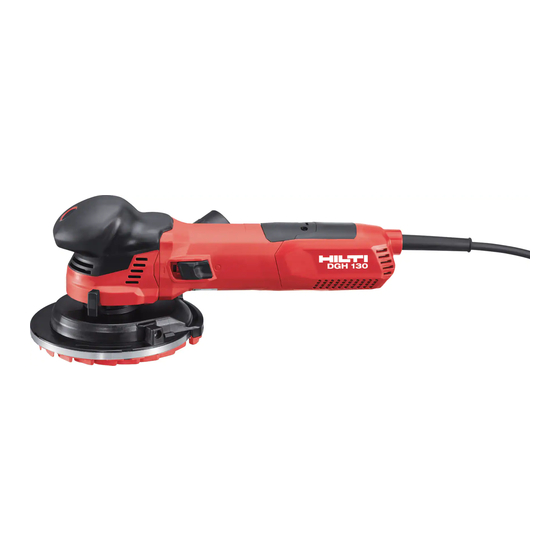

Hilti DGH 130 Manual
Hide thumbs Also See for DGH 130:

Advertisement

Available languages

Available languages

Quick Links

Printed: 23.07.2019 | Doc-Nr: PUB / 5504891 / 000 / 00
DGH 130
English
1
Español
11
Português
23
‫ת י‬
‫ר ב‬
‫ע‬
34

Advertisement

loading
Need help?

Need help?

Do you have a question about the DGH 130 and is the answer not in the manual?

Questions and answers

Summary of Contents for Hilti DGH 130

  • Page 1 English Español Português DGH 130 ‫ת י‬ ‫ר ב‬ ‫ע‬ Printed: 23.07.2019 | Doc-Nr: PUB / 5504891 / 000 / 00...
  • Page 2 Printed: 23.07.2019 | Doc-Nr: PUB / 5504891 / 000 / 00...
  • Page 3 Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
  • Page 4 Protection class II (double-insulated) Product information Hilti products are designed for professional use and may be operated, serviced and maintained only by trained, authorized personnel. This personnel must be specifically informed about the possible hazards. The product and its ancillary equipment can present hazards if used incorrectly by untrained personnel or if used not in accordance with the intended use.
  • Page 5 ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. ▶ Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 6 ▶ Operations such as wire brushing, polishing or cutting are not recommended to be performed with this power tool. Operations for which the power tool was not designed may create a hazard and cause personal injury. ▶ Do not use accessories which are not specifically designed and recommended by the tool manufacturer.
  • Page 7 ▶ Do not position your body in the area where power tool will move if kickback occurs. Kickback will propel the tool in direction opposite to the wheel’s movement at the point of snagging. ▶ Use special care when working corners, sharp edges etc. Avoid bouncing and snagging the accessory.
  • Page 8 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group | USA: www.hilti.com...
  • Page 9 The operating voltage of the transformer or generator must always be within +5 % and -15 % of the rated voltage of the device. DGH 130 Weight 2.54 kg...
  • Page 10 Preparations at the workplace CAUTION Risk of injury! Inadvertent starting of the product. ▶ Unplug the supply cord before making adjustments to the power tool or before changing accessories. Observe the safety instructions and warnings in this documentation and on the product. Installing the accessory tool with the Keyless quick-release lock nut Use only accessory tools approved for a speed at least equal to the rated speed stated on the device.
  • Page 11 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
  • Page 12 Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
  • Page 13 Información sobre la documentación Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
  • Page 14 Clase de protección II (aislamiento doble) Información del producto Los productos Hilti están diseñados para usuarios profesionales y solo deben ser manejados, conservados y reparados por personal autorizado y debidamente formado. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.
  • Page 15 Seguridad eléctrica ▶ El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No se deberá modificar el enchufe en forma alguna. No utilice enchufes adaptadores para las herramientas eléctricas con puesta a tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de descarga eléctrica.
  • Page 16 defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶...
  • Page 17 ▶ Mantenga el cable de red alejado de los útiles en movimiento. Si pierde el control sobre la herramienta, el cable de red puede desconectarse o engancharse y el útil de inserción en movimiento podría ocasionarle lesiones en las manos o brazos. ▶...
  • Page 18 ▶ Utilice siempre bridas de apriete no dañadas y con tamaño y forma adecuados para los discos lijadores elegidos. Las bridas apropiadas sirven de soporte para los discos lijadores y reducen el riesgo de rotura de los mismos. Las bridas para discos tronzadores pueden diferenciarse de las bridas para otros discos lijadores.
  • Page 19 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group | EE. UU.: www.hilti.com Limitación de la corriente de arranque Mediante la limitación electrónica de la corriente de arranque se reduce la corriente de conexión de forma...
  • Page 20 La tensión de servicio del transformador o del generador debe encontrarse en todo momento entre un +5 % y un -15 % de la tensión nominal de la herramienta. DGH 130 Peso 2,54 kg Velocidad nominal 12.000 rpm...
  • Page 21 Información sobre la emisión de vibraciones Valor de emisión de vibraciones a la muela de vaso de diamante 3,6 m/s² Valor de emisión de vibraciones al lijado fino (a 3,1 m/s² Incertidumbre (K) 1,5 m/s² Preparación del trabajo PRECAUCIÓN Riesgo de lesiones. Arranque involuntario del producto. ▶...
  • Page 22 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group. Español 2204298 *2204298* Printed: 23.07.2019 | Doc-Nr: PUB / 5504891 / 000 / 00...
  • Page 23 Las herramientas para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos.
  • Page 24 Al final de esta documentación encontrará, en forma de código QR, un enlace a la tabla sobre la directiva RoHS. Garantía del fabricante ▶ Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti. Español 2204298 *2204298*...
  • Page 25 Indicações sobre a documentação Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
  • Page 26 Classe II de protecção (com duplo isolamento) Dados informativos sobre o produto Os produtos Hilti foram concebidos para uso profissional e só devem ser utilizados, mantidos e reparados por pessoal autorizado e devidamente credenciado. Este pessoal deverá estar informado, em particular, sobre os potenciais perigos.
  • Page 27 Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶...
  • Page 28 ▶ Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo. Manutenção ▶...
  • Page 29 ▶ Limpe regularmente as saídas de ar da sua ferramenta eléctrica. O ventilador do motor aspira poeiras para dentro da carcaça, podendo originar perigos de origem eléctrica devido a uma forte acumulação de pós metálicos. ▶ Não utilize a ferramenta eléctrica na proximidade de materiais inflamáveis. Faíscas podem inflamar tais materiais.
  • Page 30 Sistema diamantado, manual de Instruções, porca de aperto rápido Keyless e flange. Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group | EUA: www.hilti.com Português 2204298 *2204298* Printed: 23.07.2019 | Doc-Nr: PUB / 5504891 / 000 / 00...
  • Page 31 No caso de uma falha do sistema ATC, a ferramenta eléctrica já só trabalha com velocidade e torque muito reduzidos. Mande reparar a ferramenta no Centro de Assistência Técnica Hilti. Bloqueio de arranque Se o interruptor on/off estiver bloqueado, a ferramenta não arranca automaticamente após uma falha de...
  • Page 32 Os dados indicados representam as aplicações principais da ferramenta eléctrica. No entanto, se a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes dos indicados ou manutenção insuficiente, os dados podem diferir. Isso pode aumentar notoriamente as exposições durante todo o período de trabalho.
  • Page 33 3. Ajuste a altura através do ajuste de altura. A altura ideal para o resguardo verifica-se quando a distância entre as lâminas e superfície for de aprox. 1 mm. 4. Se trabalhar ao longo de um canto, rode a abertura de segmento do resguardo para a posição pretendida. 5.
  • Page 34 Após transporte ou armazenamento prolongado, antes da utilização, verificar a ferramenta eléctrica quanto a danos. Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução A ferramenta não arranca.
  • Page 35 As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
  • Page 36 ‫ד‬ ‫ו ע‬ ‫י ת‬ ‫ה‬ ‫ל‬ ‫ע‬ ‫ם‬ ‫י נ‬ ‫ו ת‬ ‫נ‬ ‫ה ז‬ ‫ד‬ ‫ו ע‬ ‫י ת‬ ‫ת‬ ‫ו ד‬ ‫ו א‬ ‫ל‬ ‫ע‬ ‫ת ו‬ ‫ל ק‬ ‫ת‬ ‫ת‬ ‫ל‬ ‫ו ט‬ ‫נ ו‬ ‫ה‬ ‫ח‬...
  • Page 37 ‫ו מ‬ ‫ש‬ ‫י‬ ‫נ כ‬ ‫ט‬ ‫ה‬ ‫ד‬ ‫ו ע‬ ‫י ת‬ ‫ה‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ת‬ ‫ו ח‬ ‫י ט‬ ‫ב‬ ‫ם י‬ ‫י ל‬ ‫מ‬ ‫ש‬ ‫ח‬...
  • Page 38 ‫ך י‬ ‫ר א‬ ‫מ‬ ‫ל ב‬ ‫כ ב‬ ‫ש‬ ‫ו מ‬ ‫י ש‬ ‫. ץ‬ ‫ו ח‬ ‫ב‬ ‫ש‬ ‫ו‬ ‫מ י‬ ‫ש‬ ‫ל‬ ‫ד‬ ‫ע ו‬ ‫י מ‬ ‫ה‬ ‫ך‬ ‫י ר‬ ‫א‬ ‫מ‬ ‫ל ב‬ ‫כ‬ ‫ב‬ ‫ק‬...
  • Page 39 ‫ך‬ ‫מ‬ ‫צ‬ ‫ע‬ ‫ק‬ ‫ח‬ ‫ר‬ ‫ה‬ ‫ו ת‬ ‫ו א‬ ‫ת‬ ‫ר ב‬ ‫י ח‬ ‫ו י‬ ‫ל כ‬ ‫ה‬ ‫ת‬ ‫א‬ ‫ת‬ ‫ק‬ ‫ד ב‬ ‫ש‬ ‫ר‬ ‫ח‬ ‫א‬ ‫ל‬ ‫. ק‬ ‫ו ז‬ ‫י נ‬ ‫א‬ ‫ל‬...
  • Page 40 ‫צ ל‬ ‫: ב‬ ‫" ה‬ ‫ר א‬ www.hilti.group ‫: ת‬ ‫ב‬ ‫ו ת‬ ‫כ ב‬ ‫ו א‬ ‫ך ל‬ ‫ש‬ Hilti Store ‫- ב‬ ‫א‬ ‫צ‬ ‫מ‬ ‫ת‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬...
  • Page 41 ‫ה‬ ‫ל‬ ‫ש‬ ‫ה ד‬ ‫ו ב‬ ‫ע‬ ‫ה‬ ‫ח‬ ‫ת‬ ‫מ‬ ‫. ר‬ ‫י ש‬ ‫כ‬ ‫מ‬ ‫ה‬ DGH 130 ‫ג‬ ‫" ק‬ 2.54 ‫ל‬ ‫ק‬ ‫ש‬ ‫מ‬ ‫ד‬ ‫" ל‬ ‫ס‬ 12,000 ‫ב ו‬ ‫ק נ‬ ‫ד‬ ‫" ל‬...
  • Page 42 ‫ם י‬ ‫ש‬ ‫ע‬ ‫ר‬ ‫ל‬ ‫ע‬ ‫ע‬ ‫ד‬ ‫י מ‬ 96.3 dB(A) ‫) ל‬ ‫ו ק‬ ‫ק‬ ‫פ‬ ‫ס‬ ‫ה‬ ‫ת‬ ‫מ‬ ‫ר‬ dB(A) ‫) ל‬ ‫ו ק‬ ‫ה‬ ‫ק‬ ‫פ‬ ‫ס‬ ‫ה‬ ‫ת‬ ‫מ‬ ‫ר ב‬ ‫ת‬ ‫ו א‬ ‫ד‬...
  • Page 43 ‫פ‬ ‫ה‬ ‫ך‬ ‫ר ו‬ ‫צ ל‬ www.hilti.group ‫: ת‬ ‫ב‬ ‫ו ת‬ ‫כ ב‬ ‫ו א‬ ‫ך ל‬ ‫ש‬ Hilti Store ‫- ב‬ ‫א‬ ‫צ‬ ‫מ‬ ‫ת‬ ‫ך ל‬ ‫ש‬ ‫ר צ‬ ‫ו מ‬ ‫ה‬ ‫ר‬ ‫ו ב‬ ‫ע‬...
  • Page 44 ‫ה‬ ‫ל ב‬ ‫ו ה‬ ‫ר‬ ‫ח‬ ‫א ל‬ • ‫ת‬ ‫ו ל‬ ‫ק‬ ‫ת‬ ‫ן‬ ‫ו ק‬ ‫י ת‬ Hilti ‫ל‬ ‫ש‬ ‫ת‬ ‫ו ר‬ ‫י ש‬ ‫ל‬ ‫ה‬ ‫נ פ‬ ‫, ך‬ ‫מ‬ ‫צ‬ ‫ע‬ ‫ב‬ ‫ן ק‬...
