Vimar ELVOX TVCC 4621.028DC Manual

4621.028DC
Telecamera Bullet IP, sensore CMOS 1/3˝, risoluzione 4 Mpx (2560x1440),
obiettivo fuoco fisso 2,8 mm, filtro IR meccanico, compressione H.265+
Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, visione a colori al buio
con led bianchi 20-30m e in b/n con IR 20-30m, funzioni AV, WDR, ROI, 3DNR,
HLC, BLC, Mask, Motion, Smart IR, RTSP, protocollo ONVIF, grado di protezione
IP67. Dimensioni: 75x75x168 mm. Peso 435 g.

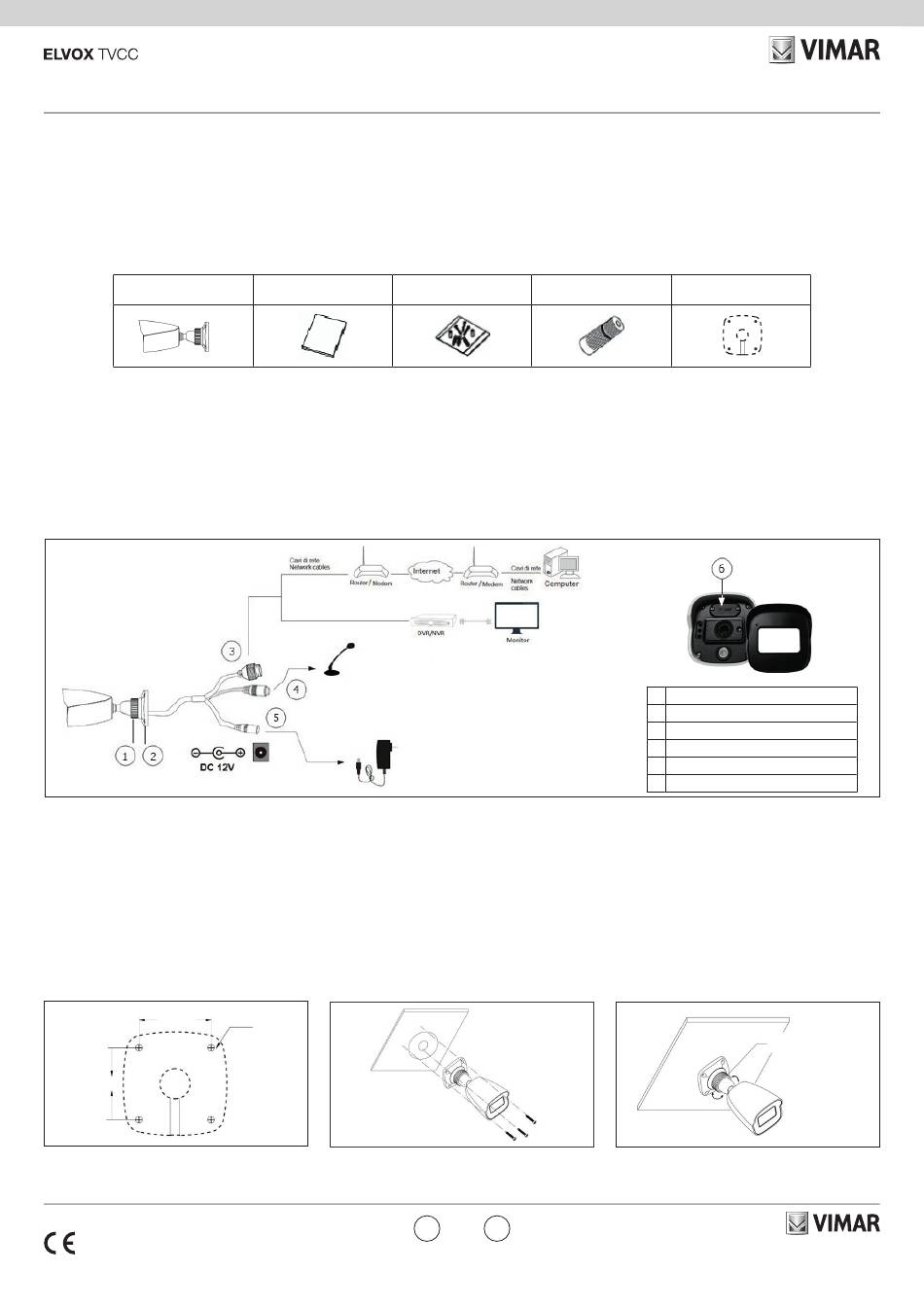

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito.
Telecamera
Camera
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente
solidi per sopportare tre volte il peso della telecamera. Installare la telecamera in
ambiente asciutto. La procedura di montaggio è la seguente:
1) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
2) Passare i cavi e collegare il cavo di alimentazione e il cavo di rete.
3) Fissare la base di montaggio della telecamera alla parete con le viti, come
descritto di seguito.
4) Regolazione della staffa. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi allentare la ghiera di fissaggio per regolare
l'angolo di visuale della telecamera.
1 - 2
48 mm
48 mm
5) Rimuovere delicatamente la pellicola di protezione per completare l'installazione.
49401990A0 02 2502
Istruzioni per l'uso
Quick and start guide Screws & spiles
3
Ø4,5 mm
IT
IP Bullet camera, CMOS 1/3" sensor, 4 Mpx (2560x1440) resolution, 2.8 mm fixed
focus lens, mechanic IR filter, video compression H.265+ Multistream, PoE or 12
Vdc supply, SD CARD slot, color vision in the dark with white LEDs 20-30m and in
b/w with IR 20-30m, VA, WDR, ROI, 3DNR, HLC, BLC, Mask, Motion, Smart IR,
RTSP functions, ONVIF protocol, IP67 protection degree. Dimensions: 75x75x168
mm. Weight 435 g.
Package content
After you receive your device, please check the following accessories.
Viti Cappuccio impermeabile
Water-proof Cap
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions. It
adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol,
SoC (System on chip), etc to ensure this system more stable and reliable. Complete
manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are available to
download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install the camera in the dry environment.
The mounting steps are as follows:
1) Drill the screw holes and the cable hole on the wall according to the drill
template.
2) Route the cables and connect the power cable and video cable.
3) Secure the mounting base with camera to the wall with screws as shown below.
4) Bracket adjustment. Before adjustment, preview the image of the camera on a
monitor and then loosen the fixed ring to adjust the view angle of the camera.
4
5) Remove the protective film to complete the installation procedure.
EN
Dima di foratura
Drill template
1 Anello di fissaggio / Fixing ring
2 Base / Mounting base
3 Cavo di rete / Network Cable
4 Cavo microfono / Microphone cable
5 Cavo alimentazione / Power Cable
6 Slot micro SD card / Micro SD card slot
Anello di fissaggio/
Fixed ring
Brandeggio/Pan
360°
Inclinazione/Tilt
80°
