Instructions d'installation
Installation du double ventilateur PBD-1200A
REMARQUE: Pour fixer l'adaptateur de transition de 10 po au haut de la hotte, une découpe de 14-1/2
po de largeur x 10-1/2 po de profondeur devra être faite dans le bas de l'armoire.
Si les dimensions internes de l'armoire empêchent cette taille de découpe, alors l'adaptateur de
transition de 10 po peut être monté sur le bas de l'armoire plutôt que sur le haut de la hotte. Les
dimensions de la découpe pour ce type d'installation sont de 13-1/4 po de largeur x 6-1/4 po de
profondeur.
24

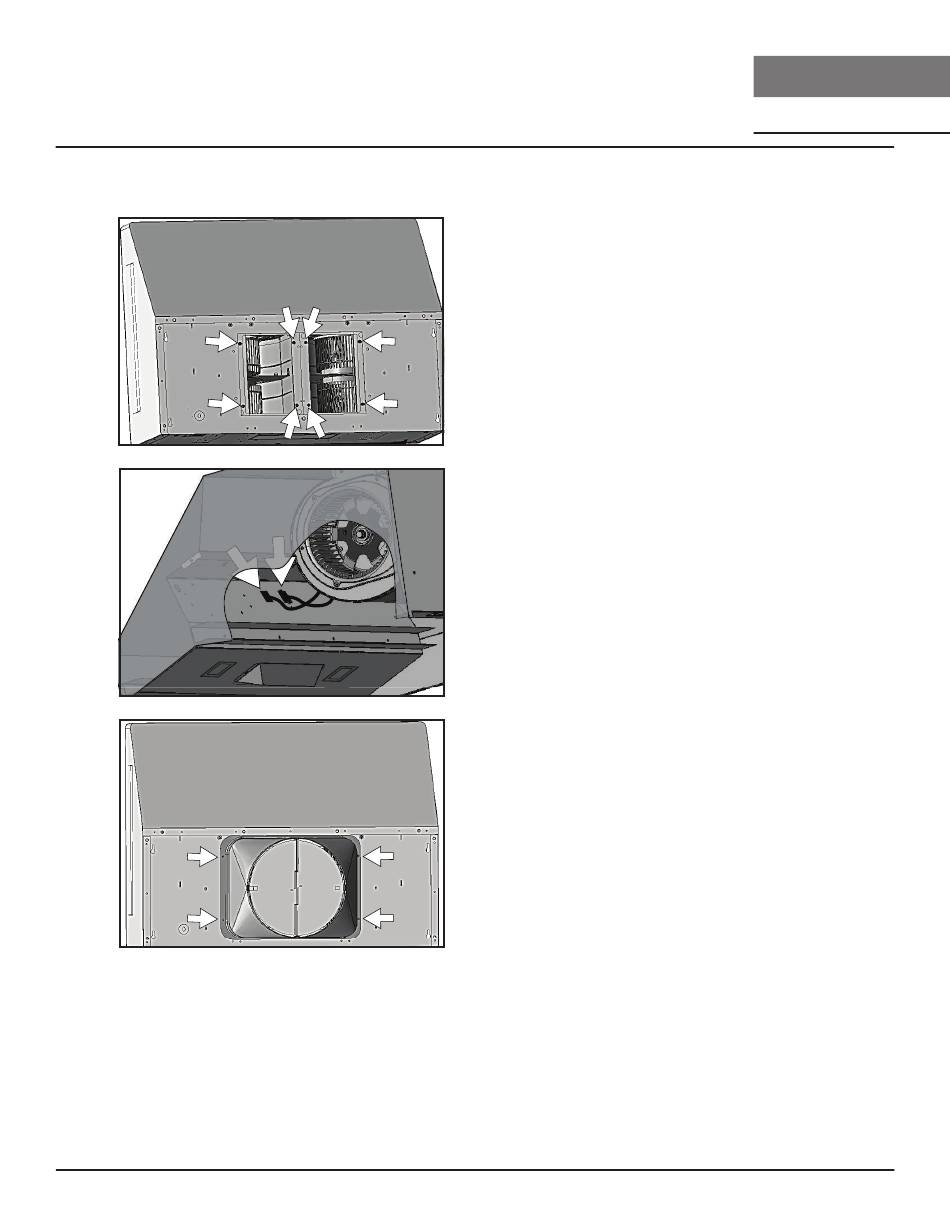

1. Emplacements de montage des
vis à deux ventilateurs.
2. Connectez le câble d'extension
du câble du ventilateur du
kit PBD-1200A au nouveau
ventilateur. Branchez les deux
fiches du ventilateur.
3. Placez l'adaptateur rond de 10 po
(inclus avec le PBD-1200A) sur le
dessus de la hotte et fixez avec
(4) vis M3,5 x 8.
