Conversion de conduit horizontal
Tempest I Guide d'utilisation, d'entretien et d'installation
Instructions d'installation

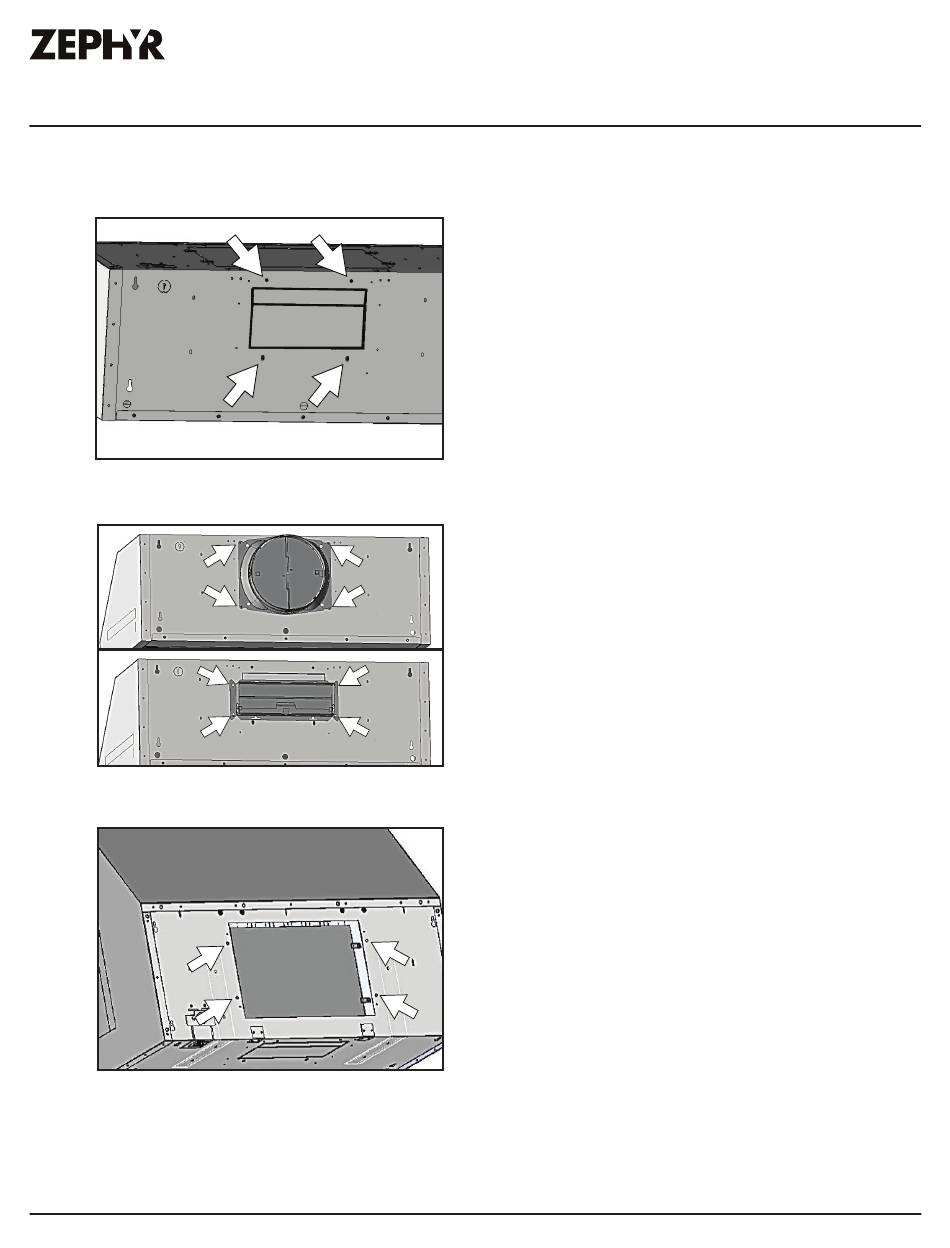

6. Fixez le ventilateur au corps de
la hotte à l'arrière de la hotte
en utilisant (4) vis de ventilateur
précédemment retirées et
rebranchez la fiche du ventilateur.
7. Fixez un collier de conduit rond
de 8 po ou un collier de conduit
rectangulaire de 3-1/4 po x 10 po
à l'arrière du corps de la hotte à
l'aide de (4) vis M3.5 x 8.
8. Depuis l'intérieur du corps de
la hotte, placez la plaque de
recouvrement supérieure vers le
haut du corps de la hotte. Depuis
l'extérieur du corps de la hotte,
fixez la plaque de recouvrement
supérieure au dessus du corps de
la hotte à l'aide de (4) vis 3/16 po
x 3/8 po.
