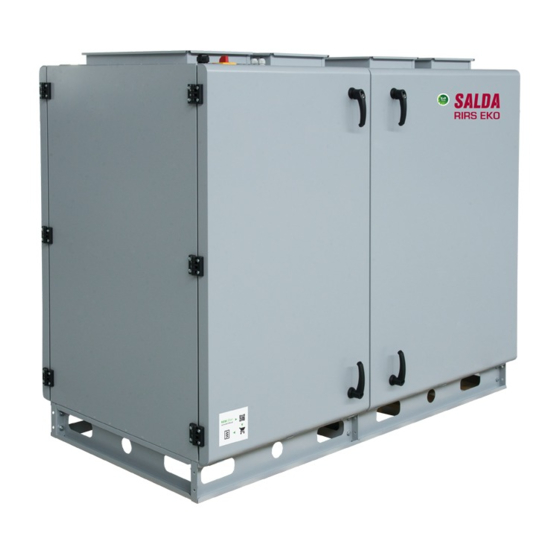

Salda RIRS 3500VE-VW EKO 3.0 Technical Manual
  1. Manuals
  2. Brands
  3. Salda Manuals
  4. Air Handlers
  5. RIRS 3500VE-VW EKO 3.0
  6. Technical manual

Salda RIRS 3500VE-VW EKO 3.0 Technical Manual

Ahu with heat recovery
Source: salda.lt/en, vetter-lufttechnik.de
Hide thumbs Also See for RIRS 3500VE-VW EKO 3.0:

Advertisement

Quick Links

Download this manual

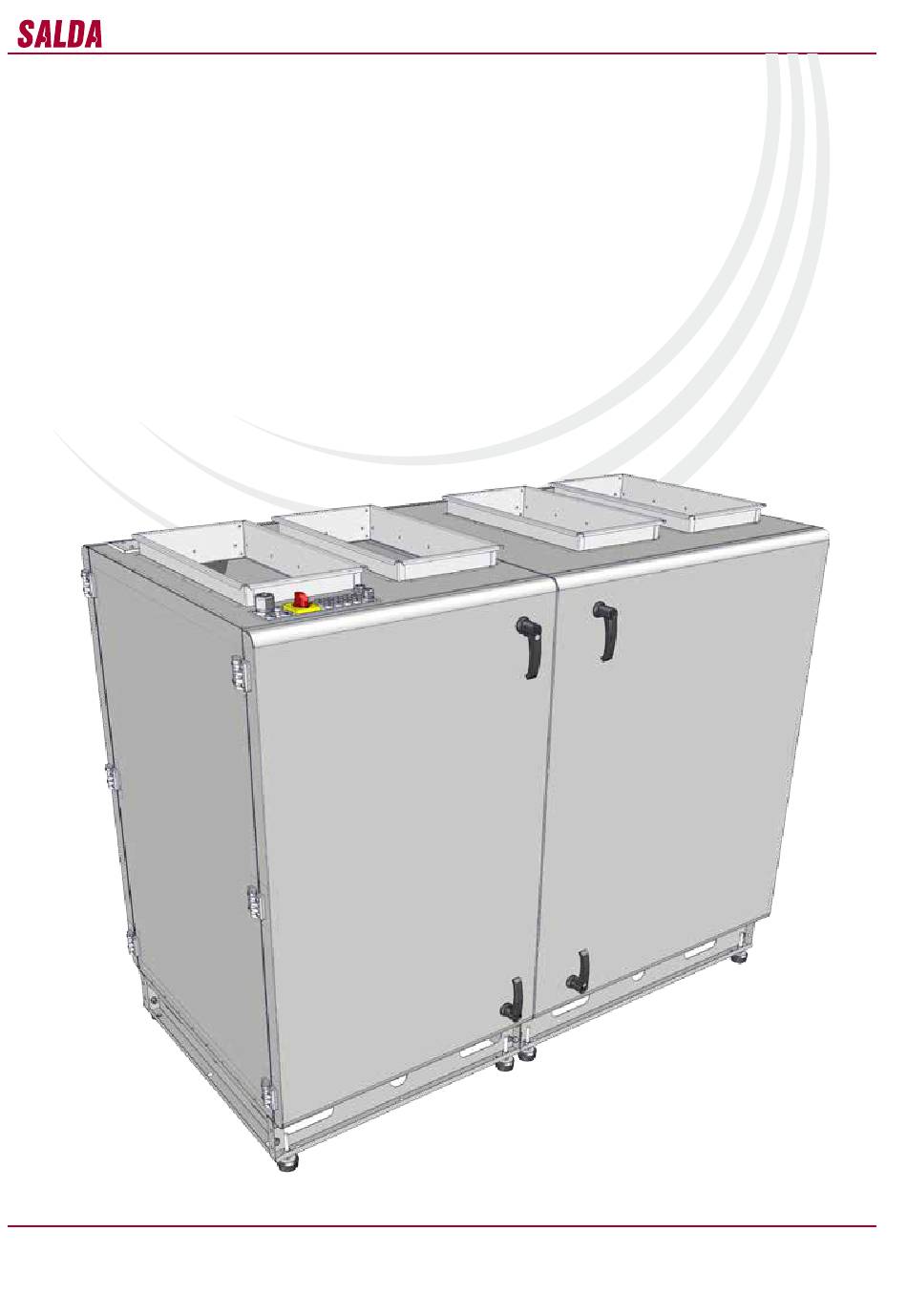

REKUPERATORINIAI ĮRENGINIAI
LUFTBEHANDLINGSAGGREGAT
AHU WITH HEAT RECOVERY
LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG
RIRS 3500VE-VW EKO 3.0
RIRS 3500VE EKO 3.0 RHX 3X230
RIRS 3500VE-VW EKO 3.0 RHX
Įmonė pasilieka teisę keisti techninius duomenis
Subject to technical modification
Techninis vadovas
Teknisk manual
Technical manual
Bedienungsanleitung
Änderungen in Konstruktion und Design sind vorbehalten
Förbehåller oss rätten till ändringar utan föregående mddelande
[ lt ]
[ se ]
[ en ]
[ de ]
