Salda RIRS 3500VE EKO 3.0 Technical Manual
  1. Manuals
  2. Brands
  3. Salda Manuals
  4. Air Handlers
  5. RIRS 3500VE EKO 3.0 RHX 3X230
  6. Technical manual
Salda RIRS 3500VE EKO 3.0 Technical Manual

Salda RIRS 3500VE EKO 3.0 Technical Manual

Source: salda.lt/en, vetter-lufttechnik.de
Hide thumbs Also See for RIRS 3500VE EKO 3.0:

Advertisement

Quick Links

Download this manual

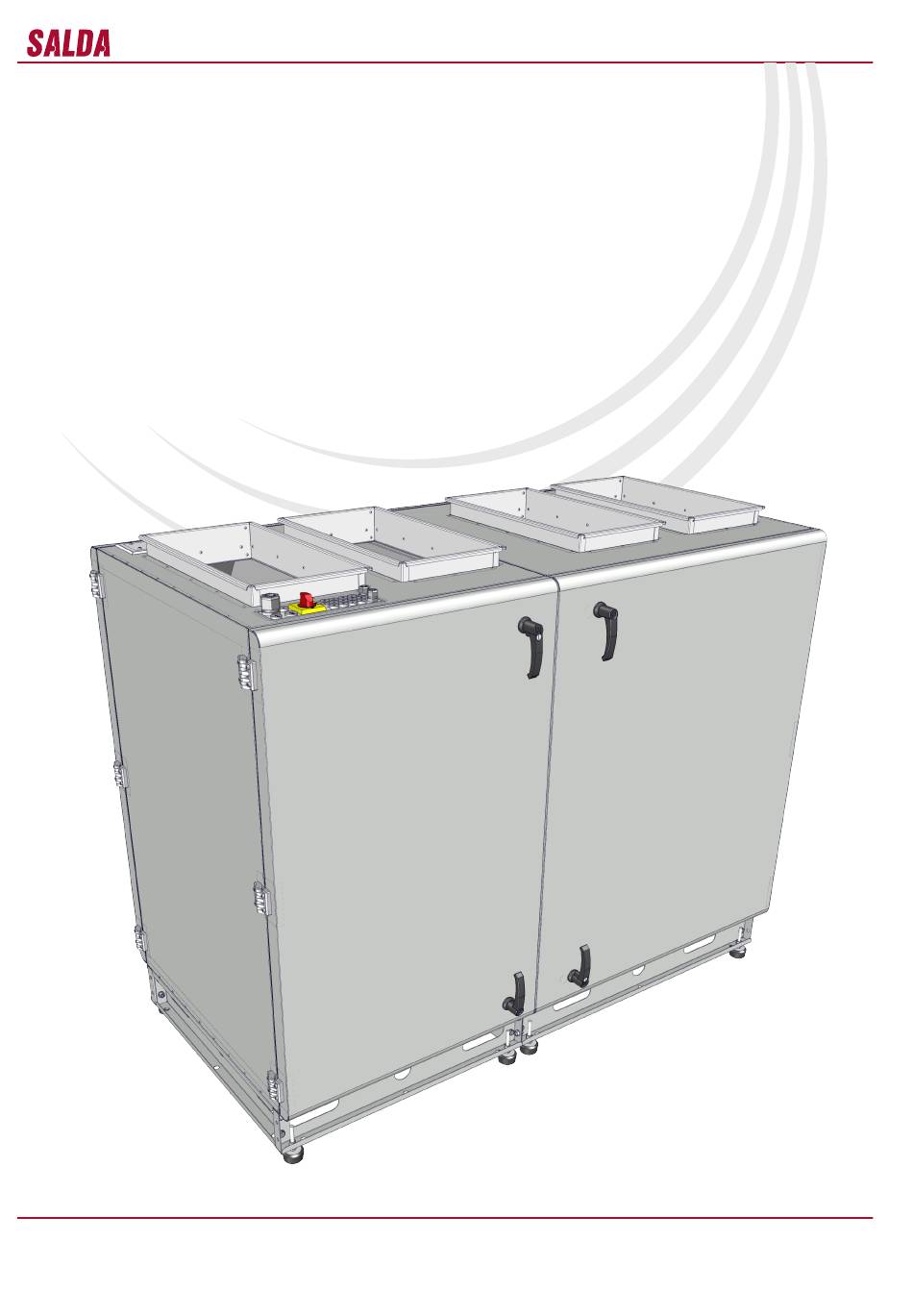

REKUPERATORINIAI ĮRENGINIAI
AGGREGAT MED VARMEGENVINDING
AHU WITH HEAT RECOVERY
LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG
RIRS 3500VE-VW EKO 3.0
RIRS 3500VE EKO 3.0 RHX 3X230
RIRS 3500VE-VW EKO 3.0 RHX
Įmonė pasilieka teisę keisti techninius duomenis
Subject to technical modification
Techninis vadovas
Teknisk manual
Technical manual
Bedienungsanleitung
Änderungen in Konstruktion und Design sind vorbehalten
Der tages forbehold for ændringer og rettelser
RIRS 3500VE-VW EKO 3.0_P0040_AQ_0002
[ lt ]
[ dk ]
[ en ]
[ de ]

Advertisement

loading
Need help?

Need help?

Do you have a question about the RIRS 3500VE EKO 3.0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Salda RIRS 3500VE EKO 3.0

Summary of Contents for Salda RIRS 3500VE EKO 3.0

  • Page 1 REKUPERATORINIAI ĮRENGINIAI AGGREGAT MED VARMEGENVINDING AHU WITH HEAT RECOVERY LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG RIRS 3500VE-VW EKO 3.0 RIRS 3500VE EKO 3.0 RHX 3X230 RIRS 3500VE-VW EKO 3.0 RHX [ lt ] Techninis vadovas [ dk ] Teknisk manual [ en ]...
  • Page 2 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX [ lt ] [ dk ] Turinys Indhold Transportavimas irsaugojimas Transport og opbevaring Aprašymas Beskrivelse Apsaugos priemonės Sikkerhedsforanstaltninger Sudėtinės dalys Komponenter Darbo sąlygos...
  • Page 3 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX [ en ] [ de ] Contents Inhalt Transportation and storage Transport und Lagerung Description Beschreibung Safety precautions Schutzmassnahmen Components Bestandeile des Gerätes...
  • Page 4 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX • Alle enheder er pakket på fabrikken til at • All units are packed in the factory to with- • Alle Geräte sind werksseitig so verpackt, •...
  • Page 5 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX įrenginio ir jį sudarančiųjų dalių kampai ir briaunos vedligeholdelse og reparationer - anlægget og performing maintenance and repair jobs - the Störungen) gali būti aštrios ir žeidžiančios.
  • Page 6 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX • Įrenginys skirtas eksploatuoti uždarose patal- • Anlægget er designet til at fungere indendørs • The device is designed to operate indoors, • Gerät ist für Innenaufstellung oder für Unter- pose ir lauke pastogėje.
  • Page 7 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX • Prieš pradedant aptarnavimo ar remonto • Vær sikker på at anlægget er koblet fra • Be sure the unit is disconnected from power •...
  • Page 8 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX • Elektrinis šildytuvas papildomo aptarnavimo • Det elektriske varmelegeme kræver ingen • Electrical heater does not need to be serv- • Das Elektro-Heizregister bedarf keiner zusätzli- nereikalauja.
  • Page 9 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX RIRS 3500VE RIRS 3500VE RIRS 3500VW RIRS 3500VE RIRS 3500VW EKO 3.0 RHX EKO 3.0 EKO 3.0 EKO 3.0 RHX EKO 3.0 RHX 3X230 - fazė/įtampa...
  • Page 10 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX Šalinimo Udsugning exhaust Abluft Plotis Bredde L [mm] Width Breite Aukštis Højde H [mm] Height Höhe Gylis Dybde Filtrų klasė ir matmenys L2 [mm]...
  • Page 11 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX - Installing should only be performed by qualified - Die Montage darf nur durch ausgebildetes - Montavimo darbus turėtų atlikti tik patyrę ir - Installation må...
  • Page 12 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX IV - šalinamo oro ventiliatorius IV - Udsugningsventilator IV - exhaust air fan IV - Abluftventilator PV - tiekiamo oro ventiliatorius PV - Indblæsningsventilator...
  • Page 13 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX Vėdinimo įrenginiui galima keisti aptarnavimo Vedligeholdelsessiden på ventilationsanlægget For the ventilation unit the maintenance side Für das Lüftungsgerät kann die Wartungsseite pusę, t.y. jis gali būti montuojamas su „kairiniu“...
  • Page 14 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX S-1141 VVP/VXP KCO2 1141 RC02-F2 Stačiakampis kanalinis slopintuvas Rektangulær kanal lyddæmper Skirtuminio slėgio keitiklis Trasmettitore CO 2-3-eigis vožtuvas Rectangular duct silencer Tryktransmitter Elektrinė pavara 2-3-vejs ventil Schalldämpfer für rechteckige...
  • Page 15 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX PASTABA: Naudojant elektrinį šildytuvą, pateiktas jungimas negalimas. Žiūrėti skyriaus „Rekomendacijos sistemos derinimui“ punktą „Elektrinis/vandeninis tiekiamo oro šildytuvas“. BEMÆRK: Når der anvendes vandvarmer, er den vist tilslutning ikke mulig.
  • Page 16 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX guišjliuojama ne vien tik pagal tiekiamąjį oro På fjernbetjeningsenheden (FLEX) vises den sensor, but also according to the extracted air dargestellt. temperatūros jutiklį, bet ir pagal ištraukiamąjį...
  • Page 17 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX tiklį (ištraukiamo oro) (tuo atveju, kai neprijungti (FLEX vejledningen, Punkt II.6.7 og Punkt Sommerbetriebsart genannt. slėgio keitikliai). II.6.8). Det analoge styresignal på 0-10 V DC, Der Benutzer kann die Motorgeschwindigkeit kommer fra RG1 styringen.
  • Page 18 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX Rekuperatorius gali būti prijungiamas prie BMS Varmegenvindingsanlægget kan tilsluttes et The recuperator can be connected to the BMS Der Rekuperator kann an einen BMS-Netz tinklo naudojant ModBus protokolą...
  • Page 19 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX P a v. 4 F i g . 4 F i g . 4 A b b . 4 Mikrojungikliai 1 ir 2...
  • Page 20 2 3 4 5 6 7 8 9 10 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX PASTABA: prijungti ir (arba) atjungti nuotolinį BEMÆRK: Fjernbetjeningen må kun tilsluttes NOTE: The remote control panel can be con- BEMERKUNG: Fernbedienpult kann nur nach valdymo pultelį...
  • Page 21 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX įrenginiu (kiek leidžia jutiklio kabelis) iki pirmojo Må kun startes og monteres af kvalificeret Before commissioning, device launching and Anlass- und Einstellungsarbeiten der Anlage oro transportavimo sistemos atsišakojimo,...
  • Page 22 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX ŠVOK gnybtai Tilslutningsklemmer anlæg* terminals Klemmen Išėjimas vand ud Sąvarža (Retur- Скоба vand) Hose clamp Schlauchschelle Įėjimas Vand ind Oro srauto kryptis Indblæsning retning...
  • Page 23 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX • [ lt ] - Patikrinti valdiklio RG1 elektrinio šildytuvo valdymo įtampą. • Prijungti multimetrą prie gnybtų esančių RG1 valdiklyje B0.10 ir COM gnybtų. Įtampos vertė...
  • Page 24 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX • [ lt ] - Išjunkite maitinimo įtampą. Tiekiamo oro temperatūros jutiklio (TJ) gedimas Fejl på indblæsning føler(TJ) • Atjunkite atitinkamą jutiklio kištuką nuo automatikos.
  • Page 25 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 26 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX LED2 Clapet d’air fermé LED2 Spjæld åben LED2 Air damper close LED2 Luftklappe zu LED2+ LED2+ LED2+ LED2+ Clapet d’air ouvert spjæld lukket...
  • Page 27 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX Valdymo pultelis (FLEX) Fjernbetjening (FLEX) RS485_1 Remote controller (FLEX) Bedienpult (FLEX) Elektrinio šildytuvo apsauga nuo perkaitimo Beskyttelse af el-varmeflade ved overophedn- Electrical heater guard from overheating Überhitzungsschutz des Elektroheizers...
  • Page 28 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX Papildoma šilumokaičio apsauga Varmeveksler Alarm Additional heate exchanger guard Wärmetauscher-Zusatzschutz Filtrų užterštumo apsauga Filtrų užterštumo apsauga PS1, Filtervagter Filter Alarm Filter guard Filter guard...
  • Page 29 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 30 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 31 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 32 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 33 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 34 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 35 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 36 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 37 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 38 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 39 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 40 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 41 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 42 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 43 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 44 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 45 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 46 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 47 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 48 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 49 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 50 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 51 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 52 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 53 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 54 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 55 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 56 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 57 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 58 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 59 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 60 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 61 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 62 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 63 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...
  • Page 64 RIRS 3500VE-VW EKO 3.0 / RIRS 3500VE EKO 3.0 RHX 3X230 / RIRS 3500VE-VW EKO 3.0 RHX www.salda.lt...

This manual is also suitable for:

Rirs 3500vw eko 3.0Rirs 3500ve eko 3.0 rhx 3x230Rirs 3500ve eko 3.0 rhxRirs 3500vw eko 3.0 rhx
