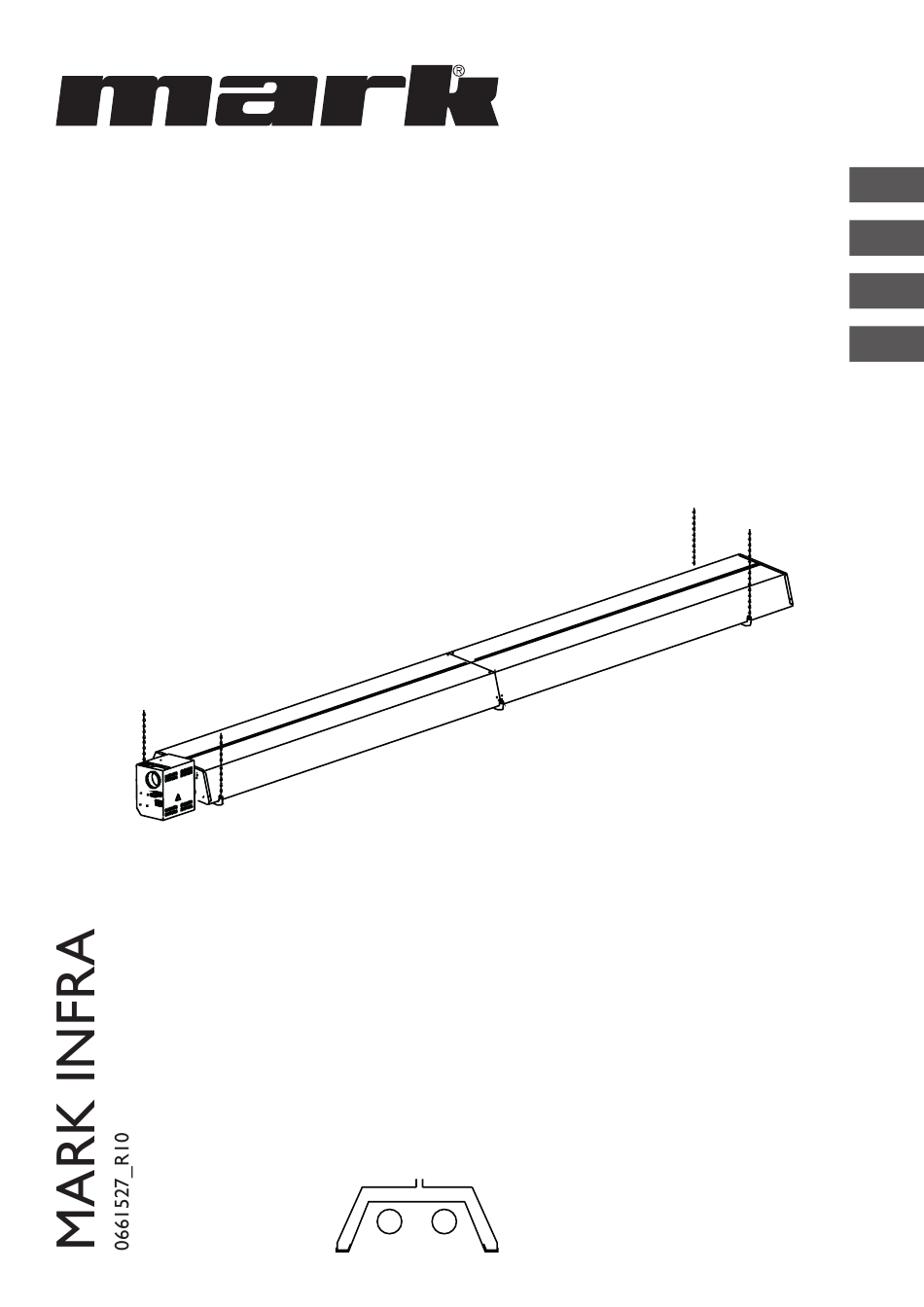

- Page 1 Mounting instruction Montageanleitung Notice de montage Montagehandleiding 20-6+...
- Page 3 RADIANT TUBE STRAHLUNGSROHR L=2880 3061331 TUBE RAYONNANT STRALINGSBUIS REFLECTOR PANEL INSIDE STRAHLUNGSKAPPE INNENSEITE L=2915 3087340 RÉFLECTEUR INTERIEUR STRALINGSKAP BINNENZIJDE REFLECTOR PANEL INSIDE STRAHLUNGSKAPPE INNENSEITE L=2915 1455130 RÉFLECTEUR INTERIEUR STRALINGSKAP BINNENZIJDE EXTERNAL REFLECTOR PANEL STRAHLUNGSKAPPE AUSSENSEITE L=2910 1455005 RÉFLECTEUR EXTERIEUR STRALINGSKAP BUITENZIJDE RETARDER TURBULATOR L=900...
- Page 4 M6 2x M8 8x M8x25 8x M6x16 4x 19 99 193...
- Page 5 RETARDERS ARE ALREADY MOUNTED IN TUBE TURBULATOREN SINS SCHON IM ROHR MONTIERD RETARDEUR SONT MONTEZ DANS LA TUBE RETARDERS ZIJN AL IN DE BUIS GEPLAATST M8x25 8x M8 8x 1.2.1 10 Nm 10 Nm...
- Page 6 VERY IMPORTANT SEHR WICHTIG TRES IMPORTANT 8 Nm HEEL BELANGRIJK FLUE SIDE ABGASSEITE BURNER SIDE COTÉ DE GAS FUMÉ BRENNERSEITE ROOKGASZIJDE COTÉ DE BRÛLEUR BRANDERZIJDE 8 Nm...
- Page 7 4 Nm 4 Nm 1.1 ... 1.5...
- Page 8 M6 2x 6 Nm M6x16 4x REFLECTOR PANEL STRAHLUNGSKAPPE L=2955 RÉFLECTEUR STRALINGSKAP REFLECTOR PANEL STRAHLUNGSKAPPE L=2955 RÉFLECTEUR STRALINGSKAP 6 Nm 6 Nm...
- Page 9 EXTERNAL REFLECTOR PANEL STRAHLUNGSKAPPE AUSSENSEITE L=2944 RÉFLECTEUR EXTERIEUR STRALINGSKAP BUITENZIJDE EXTERNAL REFLECTOR PANEL MOUNTING PROFILE BEFESTIGUNGSPROFIL STRAHLUNGSKAPPE AUSSENSEITE PROFILÉ DE MONTAGE ÈXTÉRIEUR RÉFLECTEUR STRALINGSKAP BUITENZIJDE BEVESTIGINGSBEUGEL...
- Page 11 END PLATE ENDKAPPE PLAQUES D’ÈXTRÉMITÉ STRALINGSEINDKAP END PLATE ENDKAPPE PLAQUES D’ÈXTRÉMITÉ STRALINGSEINDKAP...
- Page 12 BURNER BRENNER BRÛLEUR BRANDERKAMER SLEEVE WITH ADJUSTABLE SCREW CLIP MUFFE MIT SCHLAUCHSCHELLE MANCHON AVEC PINCE À VIS RÉGABLE AANSLUITMOF MET SLANGENKLEM EXHAUST AIR SIDE ABGAS AUSTRITT ÉVACUATION DE GAZ FUMIGÉNE ROOKGAS AFVOERZIJDE 4 Nm FRESH AIR INTAKE SIDE FRISCH LUFT ANSAUGSEITE ARRIVÉE D’AIR VERBRANDINGSLUCHT AANZUIGZIJDE...
- Page 13 EXHAUST AIR SIDE ABGAS AUSTRITT ÉVACUATION DE GAZ FUMIGÉNE ROOKGAS AFVOERZIJDE 30°...
- Page 16 ON/OFF BURNER HIGH/LOW BURNER AN/AUS BRENNER 2 STUFEN BRENNER MARCHE/ARRÊT BRÛLEUR HAUTE/BAS BRÛLEUR AAN/UIT BRANDER HOOG/LAAG BRANDER...
- Page 20 FAX +31 (0)598 624584 TELEFAX +49 (0)2822 97728-10 info@mark.nl info@mark.de www.mark.nl www.mark.de MARK EIRE BV MARK POLSKA Sp. z o.o COOLEA, MACROOM UL. KAWIA 4/16 CO. CORK 42-200 CZE ˛STOCHOWA (POLSKA) P12 W660 (IRELAND) PHONE +48 34 3683443 PHONE +353 (0)26 45334...
