Summary of Contents for RCF BD 5EN
- Page 1 USER MANUAL MANUALE D’USO BD 5EN BIDIRECTIONAL SOUND PROJECTOR IN COMPLIANCE WITH EN 54-24 STANDARD PROIETTORE DI SUONO BIDIREZIONALE CONFORME ALLA NORMA EN 54-24...
-
Page 3: Table Of Contents
TABLE OF CONTENTS INDICE ENGLISH SAFETY AND OPERATING PRECAUTIONS DESCRIPTION CONNECTION INSTALLATION NOTES ABOUT CONSTANT VOLTAGE SYSTEMS SPECIFICATIONS ITALIANO AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D’USO DESCRIZIONE COLLEGAMENTO INSTALLAZIONE NOTE SUI SISTEMI A TENSIONE COSTANTE DATI TECNICI... - Page 4 RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. SAFETY AND OPERATING PRECAUTIONS 1.
- Page 5 9. RCF S.P.A. strongly recommends this product is only installed by professional qualified installers (or specialised firms) who can ensure a correct installation and certify it according to the regulations in force. The entire audio system must comply with the current standards and regulations regarding electrical systems.
-
Page 6: Description

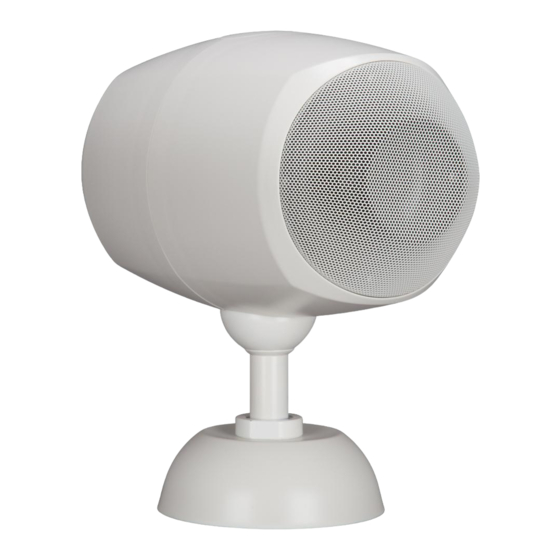

RCF S.P.A. THANKS YOU FOR PURCHASING THIS PRODUCT, WHICH HAS BEEN DESIGNED TO GUARANTEE RELIABILITY AND HIGH PERFORMANCE. DESCRIPTION BD 5EN is a bidirectional 20 W weatherproof sound projector in compliance with EN 54-24 standard. Main features: ABS cabinet with steel mesh grilles. - Page 7 WHITE (2.5 W) YELLOW (5 W) – CERAMIC BLUE (10 W) SCREW TERMINAL 4Ω 100 V – RED (20 W) 8Ω 8Ω BLACK (COM) 2. Insert the connecting cable either (if used in wall) behind and through the mounting plate or (if external) through a hole on its cover. 3.
-
Page 8: Installation
Missing or daMaged parts that could reduce the safety of the installation BD 5EN bidirectional sound projectors can be installed both indoors and outdoors. Bidirectional sound projectors have both front (indicated by a adhesive label / a sticker) and rear sides: always check the proper aiming of each speaker before installing it. - Page 9 2. Insert the sound projector bracket into the mounting plate, so that it is positioned at its centre. 3. Keep the ceramic terminal strip outside of the mounting plate and tighten the first nut of the bracket to fix the sound projector to the wall. 4.
- Page 10 NOTES ABOUT CONSTANT VOLTAGE SYSTEMS The loudspeaker input voltage (Vd) shall correspond to the amplifier output voltage (Va). The sum of nominal power values (Pd x n) of all loudspeakers connected to the line shall not exceed the amplifier power (Pa). Make sure all loudspeakers are connected in phase to ensure a correct sound reproduction.
-
Page 11: Specifications
SPECIFICATIONS Input voltage: 100 V Power (selectable): 20 W – 10 W – 5 W – 2.5 W (100 V) Input impedance: 500 Ω (20 W) 1 kΩ (10 W) 2 kΩ (5 W) 4 kΩ (2.5 W) Frequency response (–10 dB): 60 Hz ÷... - Page 12 0068 RCF S.p.A. - Via Raffaello Sanzio 13, 42124 Reggio Emilia, ITALY 0068-CPR-058/2014 EN 54-24:2008 Loudspeaker for voice alarm systems for fire detection and fire alarm systems for buildings BD 5EN Type B DoP: 007_14 Other technical data: see operational manual.
- Page 14 Verificare inoltre l’idoneità del supporto (es. parete, soffitto, struttura, ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF, ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un...
- Page 15 9. La RCF S.P.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.
-
Page 16: Descrizione
REALIZZATO IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE. DESCRIZIONE BD 5EN è un proiettore di suono bidirezionale con potenza 20 W, resistente agli agenti atmosferici e conforme alla norma EN 54-24. Presenta le seguenti caratteristiche: corpo in ABS con griglie in acciaio;... - Page 17 BIANCO (2,5 W) GIALLO (5 W) – MORSETTIERA BLU (10 W) CERAMICA 4Ω 100 V – ROSSO (20 W) 8Ω 8Ω NERO (COM) 2. Inserire il cavo di collegamento (se incassato a parete) dietro e attraverso la piastra di fissaggio oppure (se esterno) tramite un foro da effettuarsi sulla sua calotta.
-
Page 18: Installazione
’ parti Mancanti o danneggiate che possono ridurre la sicurezza dell installazione Il proiettore di suono bidirezionale BD 5EN può essere installato sia in ambienti chiusi sia all’aperto. I proiettori bidirezionali hanno un fronte (indicato da un’etichetta adesiva) ed un retro: verificare sempre il verso corretto puntamento di ciascun diffusore prima di installarlo;... - Page 19 2. Inserire la staffa del proiettore di suono all’interno della piastra metallica in modo che sia posizionata al suo centro. 3. Tenere la morsettiera ceramica al di fuori della piastra metallica ed avvitare il primo dado della staffa, in modo da fissare il proiettore di suono alla parete.
- Page 20 NOTE SUI SISTEMI A TENSIONE COSTANTE La tensione d’ingresso del diffusore (Vd) deve corrispondere con la tensione d’uscita dell’amplificatore (Va). La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell’amplificatore (Pa). Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori “in fase”.
-
Page 21: Dati Tecnici
DATI TECNICI Tensione d'ingresso: 100 V Potenza (selezionabile): 20 W – 10 W – 5 W – 2,5 W (100 V) Impedenza d'ingresso: 500 Ω (20 W) 1 kΩ (10 W) 2 kΩ (5 W) 4 kΩ (2,5 W) Risposta in frequenza (–10 dB): 60 Hz ÷... - Page 22 fire detection and fire alarm systems for buildings BD 5EN Type B DoP: 007_14 Other technical data: see operational manual. Tutti i requisiti di conformità alla normativa EN54-24:2008 sono verificati nello stabilimento produttivo di RCF S.p.A., Via Raffaello Sanzio 13, 42124 Reggio Emilia, ITALY.
- Page 24 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. Salvo eventuali errori ed omissioni. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso. HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it...
