- Page 1 DIFFUSORE A SFERA PER INSTALLAZIONE SOSPESA SUSPENDED SPHERICAL SPEAKER User manual Manuale d’uso the rules of sound...
-
Page 2: Avvertenze Per La Sicurezza
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. - Page 3 11. PERDITA DELL’UDITO L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è...
-
Page 4: Installazione
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. è un diffusore di forma sferica studiato per un’installazione sospesa. Particolarmente indicato per la sonorizzazione di grandi superfici, incorpora un altoparlante da 200 mm (8”) che consente una riproduzione sonora di qualità, con un’ottima intelligibilità... - Page 5 COLLEGAMENTO ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità. Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore acceso.
- Page 6 NOTE SULLA CONNESSIONE A TENSIONE COSTANTE • La tensione d’ingresso del diffusore (Vd) deve corrispondere con la tensione d’uscita dell’amplificatore (Va). • La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell’amplificatore (Pa). •...
-
Page 7: Dati Tecnici
ESEMPI DI CONNESSIONI CON LINEA A TENSIONE COSTANTE 100 V 100 V 100 V - 20 W Rosso Diffusore impostato a 20 W Giallo 100 V - 10 W Diffusore impostato a 10 W 100 V - 5 W Verde Diffusore impostato a 5 W DATI TECNICI Potenza (ingresso 100 V) - Page 8 MONTAGGIO Fig. • Regolare la lunghezza del cavo di sospensione facendolo scorrere attraverso gli occhielli dell’ancoraggio. Fig. • Inserire il moschettone nell’occhiello preventivamente fissato al soffitto, avendo cura che la barretta di chiusura ritorni in posizione di sicurezza. ATTENZIONE: • Assicuratevi che il soffitto/ confrosoffitto abbia la consistenza e solidità...
- Page 9 Fig. • Raccomandiamo l’utilizzo del filo di sicurezza in acciaio (presente all’interno del cavo di linea del diffusore) da fissare al gancio a soffitto per rendere l’installazione ancora più sicura. Fig. • Effettuare i collegamenti elettrici alla linea a tensione costante proveniente dall’amplificatore in accordo con le istruzioni riportate su questo manuale...
-
Page 10: Important Notes
(screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers. - Page 11 11. HEARING LOSS Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure. To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is exposed to these levels should use adequate protection devices.
-
Page 12: Installation

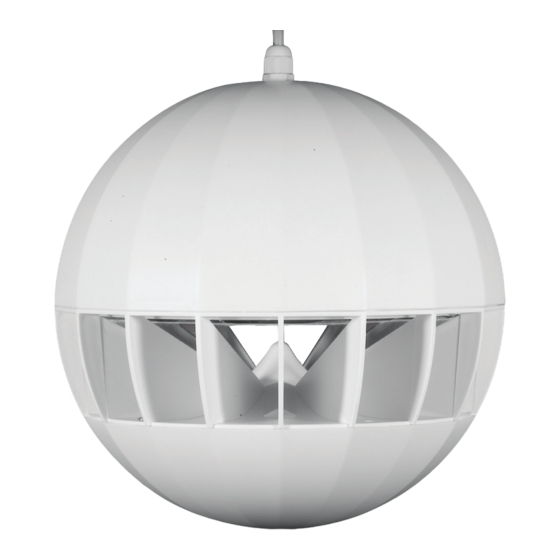

RCF S.p.A. would like to thank you for purchasing this product, which has been designed to guarantee reliability and high performance. is a spherical speaker designed for suspended installation. Ideal for covering large areas, it incorporates a 200 mm (8”) loudspeaker which provides high quality sound reproduction with excellent voice intelligibility. - Page 13 CONNECTIONS WARNING: loudspeaker connections should only be made by qualified and experienced personnel having the technical know-how or sufficient specific instructions to ensure that connections are made correctly and to prevent any electrical danger. To prevent any risk of electric shock, do not connect loudspeakers when the amplifier is switched on.
-
Page 14: Notes About Constant Voltage Systems
NOTES ABOUT CONSTANT VOLTAGE SYSTEMS •The loudspeaker input voltage (Vd) must correspond to the amplifier output voltage (Va). • The sum of nominal power values (Pd x n) of all loudspeakers connected to the line must not exceed the amplifier power (Pa). •... -
Page 15: Specifications
EXAMPLES OF CONNECTIONS TO 100V CONSTANT VOLTAGE LINES 100 V 100 V - 20 W Loudspeaker set to 20 W Blue Yellow 100 V - 10 W Loudspeaker set to 10 W Blue 100 V - 5 W Green Loudspeaker set to 5 W Blue SPECIFICATIONS Power (100 V input) -
Page 16: Installation Notes
INSTALLATION NOTES Fig. • Let the suspension cable slide through the anchorage eyelets to adjust its length. Fig. • Insert the carabiner into the eyelet previously fixed to the ceiling and make sure its sprung swinging gate is safely closed. WARNING: •... - Page 17 Fig. • We recommend to use the safety steel wire (available inside the loudspeaker line cable) to be fixed to the eyelet on the ceiling in order to make the installation much safer. Fig. • Connect the loudspeaker to the constant voltage line coming from the amplifier (according to the loudspeaker label) by...
- Page 18 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. the rules of sound RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia > Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
