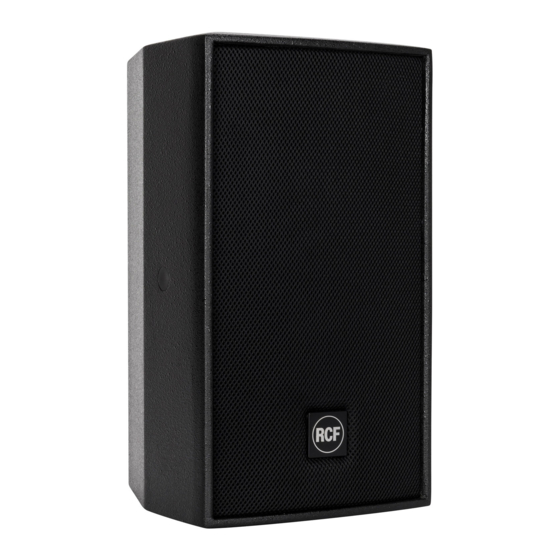

- Page 1 OWNER MANUAL MANUALE D’USO C 3106-96 – C 3106-126 - NEW ‘COMPACT’ SERIES LOUDSPEAKERS C 3108-96 – C 3108-126 - DIFFUSORI ACUSTICI DELLA C 3110-96 – C 3110-126 NUOVA SERIE “COMPACT”...
-
Page 3: Table Of Contents
INDEX INDICE ENGLISH SAFETY AND OPERATING PRECAUTIONS DESCRIPTION INSTALLATION CONNECTIONS NOTES ABOUT LOW IMPEDANCE CONNECTIONS SPECIFICATIONS C 3106 DIMENSIONS C 3108 DIMENSIONS C 3110 DIMENSIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE INSTALLAZIONE COLLEGAMENTI NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA DATI TECNICI C 3106 DIMENSIONI C 3108 DIMENSIONI... -
Page 4: Safety And Operating Precautions
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. - Page 5 10. Mechanical and electrical factors need to be considered when installing a professional audio system (in addition to those which are strictly acoustic, such as sound pressure, angles of coverage, frequency response, etc.). 11. Hearing loss Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure.
-
Page 6: Description
- C 3110-126, C 3110 having 120° (horizontal) x 60° (vertical) dispersion. All models are carefully assembled in Italy (in our main factory) and include RCF woofers and drivers that are the best of the most recent technology about transducers. -
Page 7: Installation
HORIZONTAL MOUNTING WITH U BRACKET Necessary optional accessory: - AC NC06 H-BR (for the C 3106-96 and C 3106-126 models) - AC NC08 H-BR (for the C 3108-96 and C 3108-126 models) - AC NC10 H-BR (for the C 3110-96 and C 3110-126 models). - Page 8 VERTICAL MOUNTING WITH U BRACKET Necessary optional accessory: - AC NC06 V-BR (for the C 3106-96 and C 3106-126 models) - AC NC08 V-BR (for the C 3108-96 and C 3108-126 models) - AC NC10 V-BR (for the C 3110-96 and C 3110-126 models).
- Page 9 About the C3106 and C3108 models, it is possible to fix the moving part of the AC WM-C accessory directly to the loudspeaker rear panel, through four M8 flat head screws, in one of the 2 possible positions. Add the two included bars to mount the swivel bracket at the centre (allowing also a balanced horizontal mounting of the loudspeaker).
-
Page 10: Connections
d) SUSPENDED MOUNTING WITH A DEDICATED ACCESSORY Necessary optional accessory: AC NC-FB1 The AC NC-FB1 accessory is a bracket with holes that allows the loudspeaker suspension with two M10 D-shackles and chains (not included). Fix the AC NC-FB1 accessory to the loudspeaker top multiplate through four M5 flat head, as shown in the figure below. - Page 11 Connect the positive wire (amplifier ‘+’ output) to the pin 1+ of the SPEAKON connector. Connect the negative wire (amplifier ‘–’ output) to the pin 1– of the SPEAKON connector. The pins 2+ and 2– are not used. Two sockets (input and output, linked in parallel) for ‘Neutrik Speakon NL4’ (4-pole) plugs are available on every rear panel.
-
Page 12: Notes About Low Impedance Connections
NOTES ABOUT LOW IMPEDANCE CONNECTIONS - The total loudspeaker impedance must not be lower than the amplifier output impedance. Note: a loudspeaker total impedance equal to the amplifier output one permits to get the maximum deliverable power (but an higher loudspeaker impedance entails less power). -
Page 13: Specifications
SPECIFICATIONS MODEL C3106-96 C3106-126 C3108-96 C3108-126 C3110-96 C3110-126 Impedance 8 Ω 8 Ω 8 Ω 8 Ω 8 Ω 8 Ω RMS power 300 W 300 W 300 W 300 W 300 W 300 W Frequency response 80 Hz ÷ 20 kHz 80 Hz ÷... -
Page 14: C 3106 Dimensions
C 3106 DIMENSIONS... -
Page 15: C 3108 Dimensions
C 3108 DIMENSIONS... -
Page 16: C 3110 Dimensions
C 3110 DIMENSIONS... -
Page 18: Avvertenze Per La Sicurezza
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. - Page 19 10. I fattori meccanici ed elettrici sono da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.). 11. Perdita dell’udito L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione.
-
Page 20: Descrizione
- C 3110-126, C 3110 con dispersione 120° (orizzontale) x 60° (verticale). Tutti i modelli sono attentamente assemblati in Italia (nella sede principale) e montano woofer e driver RCF che rappresentano il meglio della tecnologia più recente inerente ai trasduttori acustici. -
Page 21: Installazione
INSTALLAZIONE IN POSIZIONE ORIZZONTALE TRAMITE STAFFA AD U Accessorio opzionale necessario: - AC NC06 H-BR (per i modelli C 3106-96, C 3106-126); - AC NC08 H-BR (per i modelli C 3108-96, C 3108-126); - AC NC10 H-BR (per i modelli C 3110-96, C 3110-126). - Page 22 INSTALLAZIONE IN POSIZIONE VERTICALE TRAMITE STAFFA AD U Accessorio opzionale necessario: - AC NC06 V-BR (per i modelli C 3106-96, C 3106-126); - AC NC08 V-BR (per i modelli C 3108-96, C 3108-126); - AC NC10 V-BR (per i modelli C 3110-96, C 3110-126).
- Page 23 Nei modelli C3106 e C3108, si può fissare direttamente la parte mobile dell'accessorio AC WM-C sul retro del diffusore, tramite 4 viti M8 a testa piana svasata, in una delle 2 posizioni possibili. Per posizionare l'accessorio al centro (permettendo così anche un'installazione orizzontale equilibrata del diffusore), occorre aggiungere le due barre in dotazione.
-
Page 24: Collegamenti
d) INSTALLAZIONE SOSPESA CON ACCESSORIO DEDICATO Accessorio opzionale necessario: AC NC-FB1 L’accessorio AC NC-FB1 è una staffa forata che permette la sospensione del diffusore acustico con l’uso di 2 grilli M10 e catene (non inclusi). Fissare l’accessorio AC NC-FB1 al supporto a disco superiore del diffusore acustico tramite 4 viti M5 a testa piana svasata (come mostrato nella figura sotto). - Page 25 Collegare il conduttore positivo (uscita “+” dell'amplificatore) al contatto 1+ del connettore SPEAKON; collegare il conduttore negativo (uscita “–” dell'amplificatore) al contatto 1– del connettore SPEAKON. I contatti 2+ e 2– non sono utilizzati. Sul pannello posteriore sono presenti 2 prese (poste in parallelo) per connettori “Neutrik Speakon NL4”...
-
Page 26: Note Sui Sistemi Con Connessione A Bassa Impedenza
NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA - L’impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore; nota: l'impedenza complessiva dei diffusori uguale a quella d'uscita dell'amplificatore permette l'erogazione della massima potenza (mentre un’impedenza superiore comporta una riduzione della potenza erogata). - La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall’amplificatore. -
Page 27: Dati Tecnici
DATI TECNICI MODELLO C3106-96 C3106-126 C3108-96 C3108-126 C3110-96 C3110-126 Impedenza 8 Ω 8 Ω 8 Ω 8 Ω 8 Ω 8 Ω Potenza RMS 300 W 300 W 300 W 300 W 300 W 300 W Risposta in frequenza 80 Hz ÷ 20 kHz 80 Hz ÷... -
Page 28: C 3106 Dimensioni
C 3106 DIMENSIONI... -
Page 29: C 3108 Dimensioni
C 3108 DIMENSIONI... -
Page 30: C 3110 Dimensioni
C 3110 DIMENSIONI... - Page 32 HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it RCF UK tel. 0844 745 1234 Int. +44 870 626 3142 e-mail: info@rcfaudio.co.uk RCF France tel. +33 1 49 01 02 31 e-mail: france@rcf.it RCF Germany tel. +49 2203 925370 e-mail: germany@rcf.it...
