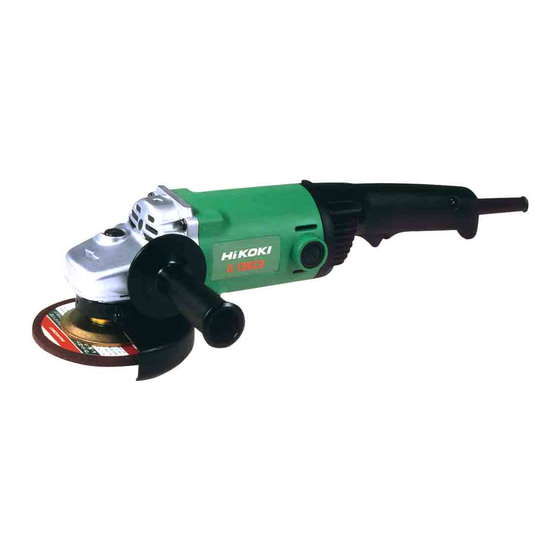

Summary of Contents for HIKOKI G 13SC2

  • Page 1 角向磨光机 Disc Grinder G 13SC2 G 15SA2 • G13SC2 保留备用 Keep for future reference 使用说明书 Handling instructions...
  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告 ......2 规格...............7 砂磨或切割操作的通用安全警告...4 标准附件.............8 反弹和相关警告..........5 用途...............8 对磨削和金刚石砂轮切割操作的 作业之前 ............8 专用安全警告...........6 实用角向磨光机的应用.......9 对金刚石砂轮切割操作的附加 砂轮或金刚石轮的组装与分解.....10 专用安全警告...........6 维护和检查.............10 使用角向磨光机时的注意事项....7 维修零部件一览表........12 符号...............7 电动工具通用安全警告 警告! 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和/或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 (有线) 电动工具或电池驱动 (无 线)电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境,如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。...
  • Page 3 中文 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时,使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的,应使用剩余电流动作保 护器(RCD) 。 使用RCD可减小电击危险。 3) 人身安全 a) 保持警觉,当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦,或在有药物、酒精或治疗反应时,不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置,诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前,拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置,要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具,根据用途使用适当的电动工具。...
  • Page 4: 砂磨或切割操作的通用安全警告

    中文 e) 保养电动工具。检查运动件是否调整到位或卡住,检查零件破损情况和 影响电动工具运行的其他状况。如有损坏,电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书,考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 维修 a) 将你的电动工具送交专业维修人员,使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意! 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 砂磨或切割操作的通用安全警告 a) 该电动工具是用于实现砂轮机或切断工具功能的。请阅读随该电动工具提供 的所有安全警告、说明、图解和规定。 不了解以下所列所有说明将导致电击、着火和 / 或严重伤害。 b) 不推荐用该电动工具进行诸如砂光、刷光、抛光或切断等操作。 电动工具不按指定的功能去操作,可能会发生危险和引起人身伤害。 c) 不使用非工具制造商推荐和专门设计的附件。 否则该附件可能被装到你的电动工具上,而它不能保证安全操作。 d) 附件的额定速度必须至少等于电动工具上标出的最大速度。 附件以比其额定速度大的速度运转会发生爆裂和飞溅。 e) 附件的外径和厚度必须在电动工具额定能力范围之内。 不正确的附件尺寸不能得到充分防护或控制。 f) 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸必须适合于安装到电动工 具的主轴上。...
  • Page 5: 反弹和相关警告

    中文 眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产 生的颗粒。长期暴露在高强度噪声中会引起失聪。 i) 让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护 用品。 工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。 切割附件触及带电导线会使电动工具外露的金属零件带电, 并使操作者触电。 j) 当在切割附件有可能切割到暗线或自身电线的场所进行操作时,只能通过绝 缘握持面来握住电动工具。 切割附件碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作 者发生电击危险。 k) 使软线远离旋转的附件。 如果控制不当,软线可能被切断或缠绕,并使得你的手或手臂可能被卷入旋 转附件中。 l) 直到附件完全停止运动才放下电动工具。 旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。 m) 当携带电动工具时不要开动它。 意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。 n) 经常清理电动工具的通风口。 电动机风扇会将灰尘吸进机壳,过多的金属粉末沈积会导致电气危险。 o) 不要在易燃材料附件操作电动工具。 火星可能会点燃这些材料。 p) 不要使用需用冷却液的附件。 用水或其他冷却液可能会导致电腐蚀或电击。 反弹和相关警告 反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然 反作用力。卡住或缠绕会引起旋转附件的迅速堵转,随之使失控的电动工具在 卡住点产生与附件旋转方向相反的运动。 例如,如果砂轮被工件缠绕或卡住,伸入卡住点的砂轮边缘可能会进入材料表 面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者,这取决于砂轮在卡住 点的运动方向。在此条件下砂轮也可能碎裂。 反弹是电动工具误用和...
  • Page 6: 对磨削和金刚石砂轮切割操作的专用安全警告

    中文 d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。 尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。 e) 不要附装上锯链、木雕刀片或带齿锯片。 这些锯片会产生频繁的反弹和失控。 对磨削和金刚石砂轮切割操作的专用安全警告 a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。 不是为电动工具设计的砂轮不能充分得到防护,是不安全的。 b) 护罩必须牢固地装在电动工具上,且放置得最具安全性,只有最小的砂轮部 分暴露在操作人面前。 护罩帮助保护操作者免于受到爆裂砂轮碎片和偶然触及砂轮的危险。 c) 砂轮只用作推荐的用途。例如 : 不要用切割砂轮的侧面进行磨削。 施加到砂轮侧面的力可能会使其碎裂。 d) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。 合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘 可以不同于砂轮法兰盘。 e) 不要使用从大规格电动工具上用剩的磨损砂轮。 用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆 裂。 对金刚石砂轮切割操作的附加专用安全警告 a) 不要“夹”住切割砂轮或施加过大的压力。 不要试图做过深的切割。 给砂轮施加过应力增加了砂轮在切割时的负载,容易缠绕或卡住,增加了反 弹或砂轮爆裂的可能性。 b) 身体不要对着旋转砂轮,也不要站在其后。 当把砂轮从操作者身边的操作点移开时,可能的反弹会使旋转砂轮和电动工 具朝你推来。 c) 当砂轮被卡住或无论任何原因而中断切割时,关掉电动工具并握住工具不要 动,直到砂轮完全停止。...
  • Page 7: 使用角向磨光机时的注意事项

    中文 使用角向磨光机时的注意事项 1. 没有砂轮防护装置时千万不要使用本角向磨光机。 2. 只能使用“安全速度”至少与电动工具铭牌上标注的“无负荷 RPM”同样高 的砂轮。 3. 使用角向磨光机时,应牢牢握住工具的操作柄和 侧柄。否则,所产生的反 作用力会将孔钻歪,甚至会造成危险。 4. 当主轴转动时,不要按下铺定销。 符号 警告! 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险,用户必须阅读使用说明书 始终戴好护目镜。 规格 型式 G13SC2 G15SA2 电压 220 V 输入功率 1200 W 空载转速 10000 /min 8500 /min 外径 125 mm 150 mm 砂轮 穴径...
  • Page 8: 标准附件

    中文 标准附件 除了主机(1 台)外,产品包中还包括表中所列的附件。 G13SC2 G15SA2 砂轮 扳手 侧柄 用途 ○ 用于去除铸品毛刺,飞边等物及抛光各种型号的钢、青铜、铝及铸造品。 ○ 研磨焊接部分或焊开的部分。 ○ 合成树脂、石板、砖、大理石等的研磨。 ○ 混凝土、石头、砖、大理石等的切削。 作业之前 1. 电源 确认所使用的电源与工具铭牌上标示的规格是否相符。 2. 电源开关 确认电源开关是否切断。若电源开关接通,则插头插入电源插座时电动工具 将出其不意地立刻转动,从而招致严重事故。 3. 延伸线缆 若作业场所移到离开电源的地点,应使用厚度足够、额定电容的延伸线缆, 并且要尽可能地短些。 4. 安装并调整轮罩 轮罩是一种保护装置用来防止作业中因砂轮破裂而受伤。 开始研磨作业之前, 请确认轮罩是否安装得紧固妥善。稍微拧松固定螺丝后,即可转动轮罩并将 其固定在所需角度,以得到最大工作效率。调整好轮罩后,必须确认固定螺 丝是否完全拧紧。 5. 请确认要使用的砂轮的类型是否正确,是否没有裂痕或表面缺陷。同时也要 确认砂轮是否装好,砂轮螺母紧固。请参照“砂轮的安装与分解”一节。 6.
  • Page 9: 实用角向磨光机的应用

    中文 推荐的运转的时间如下 : 更换砂轮后 ....3 分钟以上 开始日常作业前 ....1 分钟以上 7. 检查主轴锁的装置 在打开电源开关之前,揿两、三下锁定销检查锁定销是否被释放。 (第 10 页 的图 2) 8. 固定侧柄 把侧柄旋进齿轮罩。 实用角向磨光机的应用 1. 压力 本机不可施加过大压力使其过载,这样才能延长机器的使用寿命并确保加工 质量。在大部分的用法中,机器本身的重量即够研磨。加压过大将导致转速 降低、表面加工不良以及过载,从而使机器寿命缩短。 2. 研磨角度 切勿将砂轮的全表面施加于要研磨的 材料上。如图 1 所示,机器应保持 15 - 30°,使砂轮的外缘以最佳角 15° — 30° 度与工件相接触。 3. 用新砂轮首次进行研磨时,应将角向 磨光机由对面横过工件往操作人员这...
  • Page 10: 砂轮或金刚石轮的组装与分解

    中文 砂轮或金刚石轮的组装与分解 注意! 为了防备发生严重事故,必须关掉电源并将电源插头从插座中拔出。 1. 组装(图 2) 扳手 (1) 将机器翻过去,使主轴 砂轮螺帽 朝上。 (2) 将 砂 轮 垫 圈 装 于 主 轴 砂轮 上。 金刚 (3) 将砂轮或金刚轮的突出 石轮 砂轮垫圈 部装人砂轮垫圈。 (4) 将砂轮螺帽旋人主轴。 主轴 (使用金刚轮时,请把 砂轮螺帽的凸面装到金 砂轮保护装置 刚轮的相反方向上,并 且把螺帽拧到主轴上) (5) 按下锁定销以防止主轴 转动,并如图...
  • Page 11 3. 检查炭刷(图 3) 磨损极限 电动机里的炭刷是一种消耗品。炭刷一旦使用 到磨损极限,电动机就会出现各种障碍 ; 如果 所使用的炭刷是“自停式” ,电动机将自动地 停止转动。遇到上述情况,应立即换上与图上 炭刷号 代号一致的新炭刷。此外,炭刷应经常保持干 17 mm 净状态,以保证能在刷握里自由滑动。 炭刷号 4. 炭刷的更换 通常炭刷 6 mm 用一字形头螺丝刀拆卸刷盖、炭刷就可简单地 取下。 自动停止 7 mm 5. 电动机的维护 炭刷 电动机绕线是电动工具的心脏部。应仔细检查 图 3 有无损伤,是否被油液或水沾湿。 6. 维修零部件一览表 注意! HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心 进行。 当要求维修或其他保养服务时,若将此零部件一览表与电动工具一起呈交给 经HiKOKI公司授权的维修中心,将有助于维修或保养工作。 在操作和维修电动工具时,必须遵守贵国制定的安全的有关规则和标准。...
  • Page 12: 维修零部件一览表

    中文 维修零部件一览表 G13SC2...
  • Page 13 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 303255 M4×10 608VVM 608VVC2PS2L 333713 D5×30 315637 306888 315069 306889 ———— 315048 “3, 4, 17, 35” 945161 949568 999043 315084 958900 315055 985114 M4×6 315056 305720 315054 315086 6200DD 6200DDCMPS2L 938307 315053 959140 315052...
  • Page 14 中文 G15SA2 10 11 12 13 44 45 49 50 51 52...
  • Page 15 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 303255 M4×10 608VVM 608VVC2PS2L 333713 D5×30 315637 306888 315069 306889 ———— 315048 “3, 4, 17, 35” 945161 949568 999043 315075 958900 315055 985114 M4×6 315056 305720 D4×12 315054 315086 6200DD 6200DDCMPS2L 938307 315053 315101...
  • Page 16: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........16 SAFETY WARNINGS COMMON FOR GRINDING OR CUTTING-OFF OPERATIONS ....................18 KICKBACK AND RELATED WARNINGS ............. 20 SAFETY WARNINGS SPECIFIC FOR GRINDING AND DIAMOND WHEEL CUTTING-OFF OPERATIONS ............21 ADDITIONAL SAFETY WARNINGS SPECIFIC FOR DIAMOND WHEEL CUTTING-OFF OPERATIONS ............
  • Page 17 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 18: Safety Warnings Common For Grinding Or Cutting-Off Operations

    English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...
  • Page 19 English Operations such as sanding, polishing, wire brushing or abrasive cutting-off are not recommended to be performed with this power tool. Operations for which the power tool was not designed may create a hazard and cause personal injury. Do not use accessories which are not specifi cally designed and recommended by the tool manufacturer.
  • Page 20: Kickback And Related Warnings

    English Never lay the power tool down until the accessory has come to a complete stop. The spinning accessory may grab the surface and pull the power tool out of your control. Do not run the power tool while carrying it at your side. Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body.
  • Page 21: Safety Warnings Specific For Grinding And Diamond Wheel Cutting-Off Operations

    English SAFETY WARNINGS SPECIFIC FOR GRINDING AND DIAMOND WHEEL CUTTING-OFF OPERATIONS Use only wheel types that are recommended for your power tool and the specifi c guard designed for the selected wheel. Wheels for which the power tool was not designed cannot be adequately guarded and are unsafe.
  • Page 22: Precautions On Using Disc Grinder

    English Use extra caution when making a “pocket cut” into existing walls or other blind areas. The protruding wheel may cut gas or water pipes, electrical wiring or objects that can cause kickback. PRECAUTIONS ON USING DISC GRINDER Never operate these power tools without Wheel Guards. Use only a depressed center wheel with a “Safe Speed”...
  • Page 23: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. G13SC2 G15SA2 Depressed center wheel Wrench Side handle APPLICATIONS Removal of casting fi n and fi nishing of various types of steel, bronze and aluminum ○...
  • Page 24: Practical Grinder Application

    English Conducting a trial run Before commencing grinding operation, the ma chine should be given a trial run in a safe area to ensure that it is properly assembled and that the depressed center wheel is free from obvious de fects. Recommended trial runs duration are as follows: After replacing depressed center wheel ....
  • Page 25: Assembling And Disassembling The Depressed Center Wheel Or Diamond Wheel

    English Precautions immediately after fi nishing operation After switching off the machine, do not put it down until the depressed center wheel has come to a complete stop. Apart from avoiding serious accidents, this precaution will reduce the amount of dust and swarf sucked into the machine. CAUTION When the machine is not use, the power source should be disconnected.
  • Page 26: Maintenance And Inspection

    Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance.
  • Page 27: Service Parts List

    English SERVICE PARTS LIST G13SC2...
  • Page 28 English Item Item Code No. Remarks Code No. Remarks Used Used 303255 M4×10 ———— 333713 D5×30 608VVM 608VVC2PS2L 306888 315637 306889 315069 315048 “3, 4, 17, 35” ———— 949568 945161 315084 999043 315055 958900 315056 985114 M4×6 315054 305720 6200DD 6200DDCMPS2L 315086 315053...
  • Page 29 English G15SA2 10 11 12 13 44 45 49 50 51 52...
  • Page 30 English Item Item Code No. Remarks Code No. Remarks Used Used 303255 M4×10 ———— 333713 D5×30 608VVM 608VVC2PS2L 306888 315637 306889 315069 315048 “3, 4, 17, 35” ———— 949568 945161 315075 999043 315055 958900 315056 985114 M4×6 315054 305720 D4×12 6200DD 6200DDCMPS2L 315086...
  • Page 32 服务中心 工机商业 (中国) 有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 高壹工机 (马来西亚) 有限公司 马来西亚柔佛州士乃第二工业区 编号:C99083826 M 发行日期:2018年6月 马来西亚印刷...
