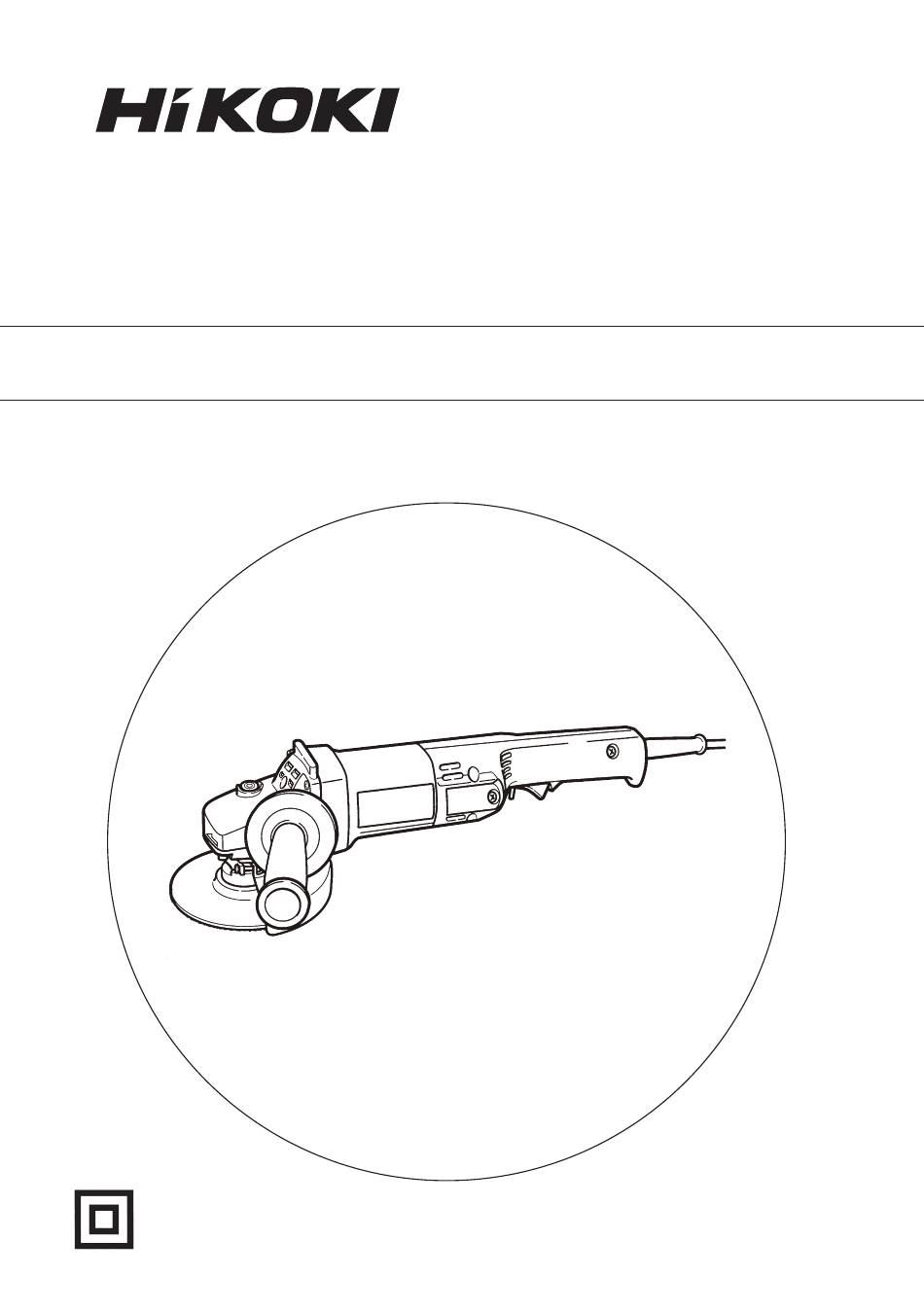

- Page 1 Disc Grinder 手提圓盤電磨機 G13SP Handling instructions 使用說明書 Read through carefully and understand these instructions before use. 使用前務請詳加閱讀...
- Page 3 Locking button 鎖定鈕 Switch lever 開關桿 Wrench 扳手 Wheel nut 砂輪螺帽 Depressed center wheel 砂輪片 Wheel washer 砂輪墊圈 Wheel guard 砂輪保護裝置 Push button 鎖定銷 Spindle 主軸 Diamond wheel 金剛石砂輪片 Wear limit 磨損極限 No. of carbon brush 碳刷號 Usual carbon brush 通常碳刷...
-
Page 4: General Power Tool Safety Warnings
English Carrying power tools with your fi nger on the switch or GENERAL POWER TOOL SAFETY WARNINGS energising power tools that have the switch on invites accidents. WARNING d) Remove any adjusting key or wrench before Read all safety warnings and all instructions. turning the power tool on. -
Page 5: Safety Warnings Common For Grinding Or Abrasive Cutting-Off Operations
English k) Position the cord clear of the spinning accessory. SAFETY WARNINGS COMMON FOR GRINDING If you lose control, the cord may be cut or snagged and your OR ABRASIVE CUTTING-OFF OPERATIONS hand or arm may be pulled into the spinning accessory. l) Never lay the power tool down until the accessory a) This power tool is intended to function as a grinder has come to a complete stop. -
Page 6: Additional Safety Warnings Specific For Abrasive Cutting-Off Operations
English b) The grinding surface of centre depressed wheels GENERAL SAFETY INSTRUCTIONS FOR must be mounted below the plane of the guard lip. GRINDERS An improperly mounted wheel that projects through the plane of the guard lip cannot be adequately protected. –... -
Page 7: Specifications
English 6. To prolong the life of the machine and ensure a fi rst 8. When the machine is not use, the power source should class fi nish, it is important that the machine should not be disconnected. be overloaded by applying too much pressure. In most 9. -
Page 8: Practical Grinder Applications
(For diamond wheel assembling, use the wheel nut with NOTE the convex side against the diamond wheel.) Due HiKOKI’s continuing program of research and (5) Insert the push button to prevent rotation of the spindle, development, the specifi cations herein are subject to change and tighten the wheel nut securely with provided wrench, without prior notice. - Page 9 中國語 b) 使用個人防護裝備，經常配戴安全眼鏡。 一般安全規則 配戴防塵口罩、防滑安全鞋、硬帽等防護裝 備，或在適當情況下使用聽覺防護，可減少人 警告 員傷害。 閱讀所有安全警告說明 c) 防止意外發生。在連接電源或電池組、拿起或 未遵守警告與說明可能導致電擊、火災或其他嚴重傷 攜帶工具前，請確認開關是在「off」（關閉） 害。 的位置。 以手指放在開關握持電動工具，或在電動工具 請妥善保存本使用說明書，以供未來參考之用。 的開關於“on”的狀況下插上插頭，都會導致 意外發生。 「電動工具」一詞在警告中，係指電源操作（有線） d) 在電動工具啟動前，先卸下任何調整用鑰匙或 之電動工具或電池操作（無線）之電動工具。 扳手。 扳手或鑰匙遺留在電動工具的轉動部位時，可 1) 工作場所安全 能導致人員傷害。 a) 保持工作場所清潔及明亮。 e) 身體勿過度伸張，任何時間要保持站穩及平 雜亂或昏暗的區域容易發生意外。 衡。 b) 勿在易產生爆炸之環境中操作，譬如有易燃液 以便在不預期的狀態下，能對電動工具有較好 體、瓦斯或粉塵存在之處。 的控制。 電動工具產生火花會引燃粉塵或煙氣。 f) 衣著要合宜，別穿太鬆的衣服或戴首飾。...
- Page 10 中國語 g) 按照說明書使用電動工具、配件及刀具時，必 h) 戴上防護用品。根據操作情況，使用面罩、安全護 須考量工作條件及所執行之工作。 目鏡或安全眼鏡。必要時，戴上防塵面具、聽力保 若未依照這些使用說明操作電動工具時，可能 護器、手套和能擋小磨料或工件碎片的工作圍裙。 造成相關之危害情況。 防護用品必須擋住各種操作產生的飛屑。防塵面 具或口罩必須能過濾操作產生的顆粒。長期暴露 5) 維修 在高強度雜訊中會引起失聰。 a) 讓您的電動工具由合格修理人員僅使用相同的 i) 讓旁觀者與工作區域保持一定的安全距離。任何 維修零件更換。 進入工作區域的人必須戴上防護用品。 如此可確保電動工具的安全得以維持。 工件或破損砂輪片的碎片可能會飛出，並引起緊 注意事項 靠著操作區域的旁觀者的傷害。 不可讓孩童和體弱人士靠近工作場所。 j) 進行操作時，若切割配件可能接觸到暗線或其自 應將不使用的電動工具存放在孩童和體弱人士伸手不 身的電線，請握著電動工具的絕緣手柄表面。 及的地方。 接觸到「通電」電線的切割配件，可能使電動工 具的金屬零件「通電」，而造成操作人員觸電。 對砂輪機或砂輪片操作的通用 k) 讓軟線遠離旋轉的砂輪片。 如果控制不當，軟線可能被切斷或纏繞，並使得 安全警告 你的手或手臂可能被捲入旋轉砂輪片中。 l) 直到砂輪片完全停止運轉，才可以放下電動工 a) 該電動工具是用於實現研磨或切斷工具功能的。...
- Page 11 中國語 b) 絕不能將手靠近旋轉砂輪片。 c) 當砂輪片被卡住或任何原因而中斷切割時，關掉 砂輪片可能會反彈碰到手。 電動工具並握住工具不要動，直到砂輪片完全停 c) 不要站在發生反衝時，電動工具可能移動到的地 止。決不要試圖當砂輪片仍然運轉時，讓砂輪片 方。 脫離切割，否則會發生反衝。 反衝將在纏繞點讓砂輪片轉動方向逆向轉動。 調查並採取校正措施以消除砂輪片卡住的原因。 d) 當在尖角、銳邊等處作業時要特別小心。避免砂 d) 不能在工件上重新起動切割操作。讓砂輪片達到 輪片的彈跳和纏繞。 全速後再小心地重新進入切割。 尖角、銳邊和彈跳具有纏繞旋轉砂輪片的情形， 如果電動工具在工件上重新起動，砂輪片可能會 並引起反衝的失控。 卡住、飛出或反衝。 e) 不要加裝鋸鏈、木雕刀片或帶齒鋸片。 e) 過大工件時需使用支撐座，使砂輪片受夾住或產 這些鋸片會產生頻繁的反彈和失控。 生反衝作用力的風險降到最低。 大工件由於其自身重量，容易趨於下陷。支撐座 對砂輪片使用的專用安全警告 必須置於工件下方的砂輪片兩側，靠近鋸切路徑 與工件邊緣。 f) 在進行牆壁或其他隱蔽區域之局部鋸切時，請格 a) 只使用所推薦的砂輪片型號和為選用砂輪片專門 外小心。 設計的護罩。 凸出的砂輪片可能會鋸切到瓦斯管、水管、電線...
- Page 12 中國語 — 要經常做好視力和聽力的保護。可使用其他個人 5. 打開電動工具的電源之前，請推動按鈕兩或三 保護裝置，如口罩、手套、頭盔和圍裙等。 次，確認按鈕鬆開。 — 在切斷本電動工具的電源之後，砂輪片仍會繼續 6. 本機不可施加過大壓力使其過載，以延長使用壽 旋轉一段時間，請特別注意。 命並確保加工品質。在大部份的用法中，機器本 身的重量即夠研磨。加壓過大將導致轉速降低、 附加安全警告 表面加工不良以及過載，從而縮短機器壽命。 7. 在關閉本電動工具的電源之後，砂輪片仍會繼續 旋轉一段時間。 1. 確認所使用的電源與工具銘牌上標示的規格是否 關掉機器之後，需等電動工具完全停止才能放 相符。 下，以免造成嚴重事故，而且還可減少吸入機器 2. 確認電源開關是否切斷。若電源開關接通，則插 的塵埃與切削量。 頭插入電源插座時，電動工具將出其不意地立刻 8. 未使用本電動工具時，請斷開電源。 轉動，從而招致嚴重事故。 9. 組裝和拆卸電動工具之前，請務必將開關關閉並 3. 若作業場所遠離電源地點，應使用足夠、安全又 從插座拔下插頭，以避免嚴重事故。 合適的延長電線，並且要盡可能地短些。 10. RCD 4. 確認要使用的砂輪片是正確類型，無裂縫或表面 使用漏電斷路器時，建議採...
- Page 13 中國語 5. 砂輪護罩的安裝 5. 圓盤電磨機的開關 輪罩是一種保護裝置，用來防止作業中因砂輪破 開關是槓桿手柄式的，按它的 ON 端，開關就被 裂而受傷。開始研磨作業之前，請確認輪罩裝好 接通，按它的 OFF 端，開關就會斷開。 緊固。稍微擰鬆固定嫘絲，輪罩即可轉動並固定 6. 使用後的注意事項 在所需角度，以得到最大工作效果，調整輪罩 使用後在完全停止轉動前，不要把圓盤電磨機立 後，確認固定嫘絲是否完全鎖緊。 刻放在有許多細屑和污物和灰塵的地方。 6. 砂輪片的檢查和安裝 注意 仔細檢查所安裝的砂輪片確無破損和裂縫。 ○ 本機受到衝擊時，會導致砂輪片的破裂或發生 確認所安裝的砂輪片在規定的條件下牢固地被夾 裂痕。因此，在使用本電磨機時，請留意勿使 持。 它受到衝擊。 詳細參閱“砂輪片的裝卸”一節。 在使用本電磨機前，不小心碰到或掉下本電磨 7. 試運轉 機時，請充分地檢查一下砂輪片是否有破裂或 不檢查砂輪上是否存在著破損和裂縫就開始研 裂痕。 磨，將非常危險。所以在開始正式研磨之前，應 ○ 本電磨機在旋轉時，請勿按下鎖定銷。如鎖定 讓該圓盤電磨機在無人的情況下試運轉，如果沒...
- Page 14 中國語 3. 馬達的維護 馬達繞線是電動工具的心臟部。應仔細檢查有無 損傷，是否被油液或水沾濕。 4. 檢查碳刷（圖 3） 馬達使用碳刷，它是消耗部品。 碳刷一旦使用到磨損極限，馬達就會出現各種障 礙；如果所使用的碳刷是“自停式”，馬達將自 動地停止轉動。遇到上述情況，應立即換上與圖 上代號一致的新碳刷。 此外，碳刷應經常保持乾淨狀態，以保證能在刷 握裏自由滑動。 5. 更換碳刷 〈拆卸〉 (1) 將固定碳刷蓋的D4自攻螺絲鬆開，從把手上取下 碳刷蓋。（圖4-A） (2) 用小號螺絲起子等工具取下壓在碳刷上的彈簧， 放到碳刷支架的外面。（圖4-B） (3) 將碳刷從碳刷支架上取出，夾住引線拔掉碳刷的 端腳。（圖4-B） 〈組裝〉 (1) 用小號螺絲起子等工具將碳刷的端腳插入碳刷支 架的末端。（圖4-C） (2) 將碳刷插入碳刷支架，用小號螺絲起子等工具將 彈簧放回碳刷的頂部。（圖4-D） 註：請不要讓彈簧壓在引線上。（圖4-E） (3) 將碳刷蓋蓋在把手上，並鎖緊D4自攻螺絲。 註：請確認不得讓碳刷蓋卡住引線。 注意 在操作和維護電動工具中，必須遵守各國的安全規 則和標准規定。...
- Page 16 Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan Code No. C99083033 M Printed in China...
