BETTER BY DESIGN
P.O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019
(800) 486-4892
8:00 to 5:00 CST (Central Standard Time)
Toll Free Fax: (877) 304-1728
email: customerservice@craftmade.com
www.craftmade.com
MEJOR DISEÑO
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019 EE.UU.
(800) 486- 4892
8:00 a 5:00 CST (Hora local central)
Número de fax sin cargo: (877) 304-1728
Correo electrónico: customerservice@craftmade.com
www. craftmade.com
UNE CONCEPTION EXCEPTIONNELLE
P. O. Box 1037
650 S. Royal Lane, Suite 100
Coppell, TX 75019 EE.UU.
de 8 heures à 17 heures (Heure standard du centre)
Numéro de télécopieur gratuit : (877) 304-1728
Email: customerservice@craftmade.com
www. craftmade.com
®
®
®

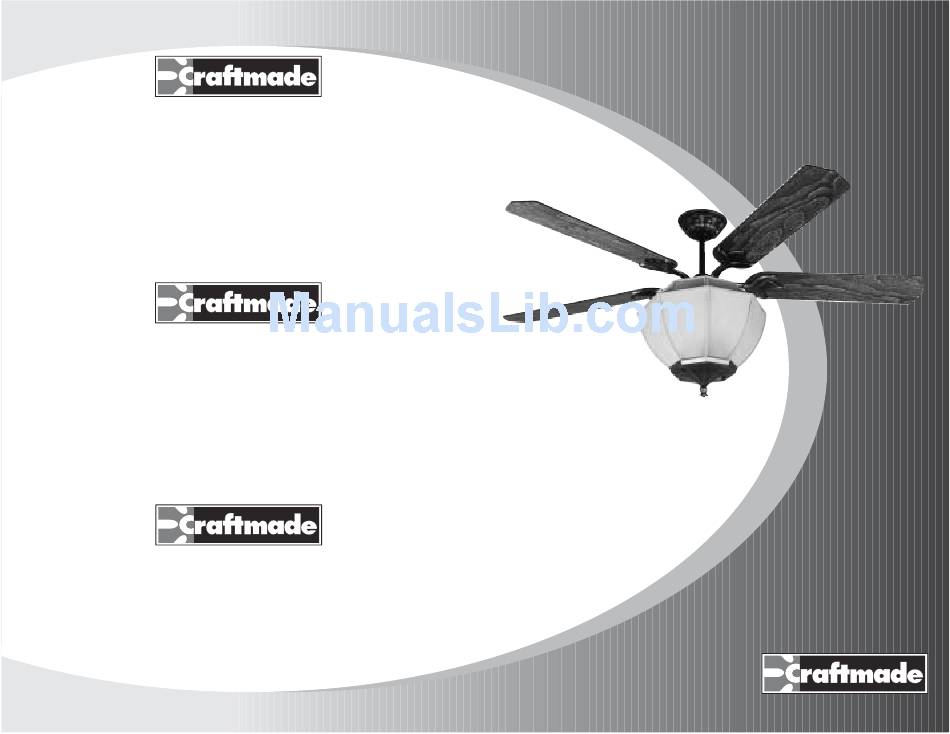

Ceylon
CY52
Installation Instructions
Models: CY52
Ceiling Fans
®
BETTER BY DESIGN
®
Advertisement
Table of Contents
Related Manuals for Craftmade Ceylon CY52
Summary of Contents for Craftmade Ceylon CY52
- Page 1 650 S. Royal Lane, Suite 100 Coppell, TX 75019 EE.UU. (800) 486- 4892 8:00 a 5:00 CST (Hora local central) Número de fax sin cargo: (877) 304-1728 Correo electrónico: customerservice@craftmade.com www. craftmade.com ® UNE CONCEPTION EXCEPTIONNELLE P. O. Box 1037 650 S.
-
Page 2: What You Have
For safety and best operating results, we recommend that you have a qualified electrician assemble and install your fan. WARNING: To reduce the risk of fire or electric shock, do not use this fan with any solid state speed control device. - Page 3 Preparation Important: When using an existing outlet box, be sure the box is securely attached to the building structure and can support the full weight of the fan. Failure to do so can result in serious injury or death. Step 1 Turn off circuit breakers and wall switch to the fan supply line leads.
- Page 4 "acceptable for fan support" and use mounting screws provided with the outlet box. Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified electrician if in doubt.
- Page 5 Step 8 1. Connect fan wires to ceiling wires: white fan wire to white outlet wire, black to black and green to green. Wire connectors (S6) are provided for your convenience. If an additional blue wire is present then also connect the blue wire to the black wire.
-
Page 6: Step 11 5 Blade Installation
Tighten screws securely. Step 12 1. Install 22w circulon bulb by sliding bulb into clips on fan motor. To install, locate both modular wiring plugs (A) and (B). One extends from the fan body and one extends from the Circulon bulb (#8). Align the two plugs so the latch on the side of the plugs will engage when pushed together. -
Page 7: Electrical Connections
Light Pull Chain CAUTION Even if your fan is mounted with the blades more than 7 feet from the floor, be careful to avoid placing your raised arms or any object in the path of the blades. Connect black and blue (if provided) fan wires to black outlet wire. Connect white fan wire to white outlet wire and green grounding lead wire from the grounding conductor to the supply circuit (see figure A). - Page 8 3. Check the weight of blades. All our blades are weighed on electronic scales. The weight is marked on the reverse side of the fan blade near the motor end. All of the blades should be the same weight to prevent fan from wobbling.
-
Page 9: Componentes Incluidos
7. Para aminorar el riesgo de un incendio, choque eléctrico o lesión personal, móntelo a una caja de salida adecuada para soportar el ventilador ("Acceptable for Fan Support") y utilice los tornillos de montaje incluidos con la caja de salida. - Page 10 Paso 2 Determine el método de montaje a usar. A. Montaje con vara hacia abajo B. Montaje angular Pieza Craftmade 45AD (consulte al distribuidor) IMPORTANTE: Si utiliza el método de montaje angular, revise que el ángulo del cielo raso no supere los 35°.
- Page 11 Caja del motor (5) canadiense sólo. ADVERTENCIA: Móntelo en la caja de salida marcada “acceptable for fan support” (aceptable como soporte del ventilador) con los tornillos suministrados con la caja para reducir el riesgo de incendio o lesiones personales. La mayoría de las cajas de salida de uso común para el soporte de portalámparas no son aceptables para...
- Page 12 Paso 8 1. Conecte los cables del ventilador a los del techo: el cable blanco del ventilador con el cable blanco de salida, negro con negro y verde con verde. Se incluyen los conectores de cables (S6) para su conveniencia. Si hay un cable azul adicional, conéctelo también con el cable negro.
- Page 13 Paso 11 Instalación de 5 aspas Retire los cojines de goma, guardando los tornillos del motor para instalar las aspas. Utilizando los tornillos del motor (S5) provistos, forme fila hoyos del brazo de hoja con los hoyos en el motor que alberga. Apriete los tornillos firmemente.
-
Page 14: Instrucciones De Uso
Instrucciones de uso 1. La secuencia de funcionamiento del interruptor de cadena del motor es APAGADO-ALTO-MED-BAJO. 2. Mueva el interruptor deslizante hacia la DERECHA para accionar las aspas hacia ADELANTE y hacia la IZQUIERDA para accionarlas en REVERSA. 3. La cadena para jalar el interruptor tiene dos posiciones: ON/OFF. Cadena de control de la luz PRECAUCIÓN... - Page 15 4. Se adjunta un paquete de balanceo, si es necesario. Peso: El peso del ventilador completo, incluido el herraje de montaje es de 36.6 lbs. (16.6 kg). Ventilateurs de plafond Verde Blanco Luz opcional Instructions d’installation Modèle : CY52 Ceylon ® CY52 UNE CONCEPTION EXCEPTIONNELLE ®...
- Page 16 Veuillez lire et conserver ces consignes de sécurité 1. Pour éviter de vous électrocuter, débranchez l'alimentation électrique au niveau de l'interrupteur principal avant de procéder au câblage ou à l'entretien du ventilateur. 2. Tout le câblage doit être effectué en accord avec le code électrique national américain (ANSI/NFPA 70-1999) et les codes électriques locaux.
- Page 17 A. Montage à l’aide d’une tige de Montage à l’aide d’une tige de suspension suspension B. Montage sur une surface inclinée Pièce Craftmade n°45AD (consultez votre revendeur) IMPORTANT: si vous utilisez la méthode de montage inclinée, vérifiez que l'angle du plafond est inférieur à...
- Page 18 « acceptable for fan support » (prise en charge de ventilateur) et utilisez les vis de montage fournies avec la boîte de sortie. La plupart des boîtes de sortie utilisées avec les dispositifs d'éclairage ne prennent pas en charge les ventilateurs et doivent être éventuellement...
- Page 19 Étape 8 1. Connectez les fils du ventilateur à ceux du plafond : le fil de ventilateur blanc au fil de sortie blanc, le fil noir au fil noir et le fil vert au fil vert. Les connecteurs (S6) sont fournis au cas où vous en auriez besoin. S'il existe un fil bleu supplémentaire, connectez-le au fil noir.
- Page 20 Étape 11 Installation des 5 pales Enlevez les coussinets de mousse et conservez les vis de moteur pour l’installation des pales. À l’aide des vis de moteur fournies (S5), alignez les trous du bras de pale avec ceux du boîtier de moteur. Serrez fermement les vis.
-
Page 21: Connexions Électriques
Mode d'emploi 1. La séquence de fonctionnement de la chaîne de traction/interrupteur du moteur est OFF-HI-MED-LOW. 2. Faites glisser l'interrupteur vers la DROITE pour faire tourner le ventilateur EN AVANT ou faites-le glisser vers la GAUCHE pour faire tourner les pales dans l'autre sens. - Page 22 Connexions électriques (suite) Fil de terre Blanc Noir Noir Interrupteur du ventilateur Noir Interrupteur d’éclairage Bleu Figure C Problèmes fréquents Problème A : Le ventilateur ne démarre pas Solution : 1. Vérifiez les fusibles ou le disjoncteur et remplacez-les si besoin est. 2.
