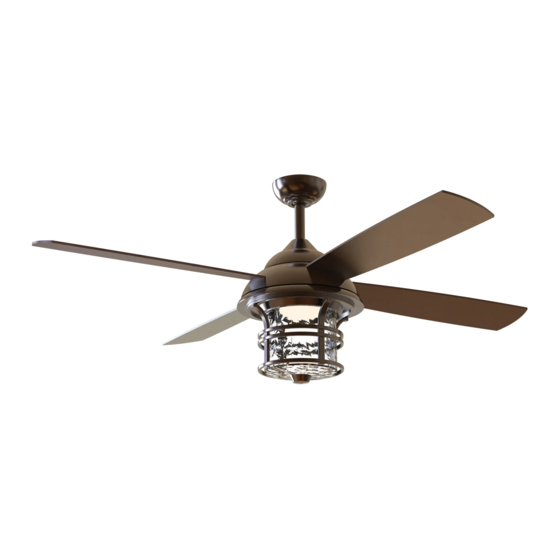

Courtyard

Installation Guide

For Model:

CYD56

APPROVED FOR USE

3171583

IN WET LOCATIONS

net weight of fan: 26.7 lb (12,1 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Courtyard CYD56 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Courtyard CYD56

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE SAVE THEM FOR FUTURE USE Courtyard Installation Guide For Model: CYD56 Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches 7 feet that the hanging location allows the blades a (2.13 m) (76 cm) clearance of 7 feet (2.13m) from the floor and 30in. (76cm) from any wall or obstruction. This fan is suitable for room sizes up to 400 square 12ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. set screw stop pin Remove hanging ball from downrod provided by loosening set screw on hanging ball. Lower hanging ball and remove stop pin and then slide hanging hanging ball ball off of the downrod. [Refer to diagram 1.] Loosen yoke set screws and nuts at top of motor diagram 1 housing.
Page 6 5. Fan Assembly. (cont.) wood ceiling With the hanging bracket secured to the outlet box joist and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with two hands. safety cable loop Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging bracket.
Page 7: Wiring
6. Wiring. ground (green WARNING: Turn off circuit breakers to current fixture from or bare) white supply wire breaker panel and be sure switch is turned to the OFF position. black supply wire ground (green CAUTION: Be sure outlet box is properly grounded and that or bare) a ground wire (GREEN or Bare) is present.
Page 8: Canopy Assembly
7. Canopy Assembly. hanging Locate 2 screws on underside of hanging bracket bracket and remove screw closest to the open end of the hanging bracket. Partially loosen the other screw. Lift canopy to hanging bracket. Place rounded part of slotted hole in canopy over loosened screw in hanging bracket and push up.
Page 9: Light Kit Assembly
9. Light Kit Assembly. motor housing Remove 1 screw from motor plate on underside of motor housing and partially loosen the other 2 screws. Align slotted holes in fitter plate with loosened screws in motor plate, allowing female plug from motor housing to come through hole in middle of motor plate fitter plate.
Page 10: Handheld Remote Control Assembly
10. Handheld Remote Control Assembly. IN ORDER TO USE THE HANDHELD REMOTE CONTROL, PLEASE CONTINUE WITH SECTION 10 for remote control remote assembly instructions. If you have already installed the control wall control but do not wish to use the handheld remote cover control, please proceed to Section 11.
Page 11: Automated Learning Process./Activating Code
11. Automated Learning Process./Activating Code. CAUTION: The wall and/or handheld remote control can be programmed to multiple receivers or fans. If this is not desired, turn wall switch off to any other programmable receiver or fan. Restore electrical power and then, if using wall control, set slider switch on wall control to the ON position.
Page 12: Troubleshooting
2.Verify that wall control (optional use) is wired properly. 3. Check to be sure fan is wired properly. Return fan, shipping prepaid, to Craftmade. We will repair 4. Learning process between fan, handheld remote or ship you a replacement fan, and we will pay the return control and, if applicable, wall control may not have been shipping cost.
Page 13 LEER ESTAS INSTRUCCIONES Y LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Courtyard Guía de instalación Para modelo: CYD56 Índice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje.
Page 14 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 15 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 16 3. Preparación para la instalación. Para prevenir daño corporal y otros daños, estar seguro borde del aspa de que el lugar en donde va a colgar el ventilador le 76 cm permite un espacio libre de 2,13 m (7 pies) entre las puntas de las aspas y el piso y 76 cm (30 pulg.) entre las 2,13 m pulg.)
Page 17 tornillo de fijación perno de tope 5. Ensamblaje del ventilador. Quitar la bola que sirve para colgar del tubo provisto aflojando el tornillo de fijación de la bola que sirve para bola que colgar. Bajar la bola que sirve para colgar y sacar el perno sirve para de tope y luego quitar la bola que sirve para colgar colgar...
Page 18 5. Ensamblaje del ventilador. (cont.) Ya que esté sujeto el soporte de montaje a la caja viga de de salida y capaz de apoyar el ventilador, usted madera está listo para colgar el ventilador. Agarrar el bucle del cable de seguridad ventilador firmemente con las dos manos.
Page 19 6. Instalación eléctrica. ADVERTENCIA: apagar los cortacircuitos en el panel de alambre conductor blanco electricidad que suplen corriente a la caja de salida y asegurarse de toma de tierra (verde o pelada) que el interruptor de luz esté APAGADO. alambre conductor negro PRECAUCION: asegurarse de que la caja de salida esté...
Page 20 7. Colocación de la cubierta decorativa. Localizar los 2 tornillos en la parte inferior del soporte de soporte de montaje y quitar el tornillo que está montaje localizado más cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo.
Page 21 9. Instalación del juego de luz . bastidor del motor Quitar 1 tornillo de la placa del motor en el lado inferior del motor y parcialmente aflojar los otros 2 tornillos. Alinear los agujeros con ranura en la placa de conexión con los tornillos aflojados en la placa del motor, dejando que el enchufe hembra del bastidor del motor pase por el agujero de en medio de...
Page 22 10. Ensamblaje del control remoto de mano. PARA PODER UTILIZAR EL CONTROL REMOTO DE MANO, FAVOR DE SEGUIR CON LA SECCION 10 para armar el cubierta del control remoto control remoto. Si ya se instaló el control de pared pero no desea utilizar el control remoto de mano, favor de pasar a la sección 11.
Page 23 11. Proceso de aprendizaje automático./Activar el código. PRECAUCION: se puede programar el control de pared/control remoto de mano para usar con varios receptores o ventiladores. Si no desea hacer esto, apagar el interruptor de cualquier otro receptor o ventilador programable. Conectar la electricidad y luego, si se instaló...
Page 24 Craftmade. Nosotros repararemos el motor al comprador o le enviaremos uno de reemplazo Problema: el juego de luz no se ilumina. y Craftmade pagará los gastos de envío de regreso. Soluciones: GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 1.
