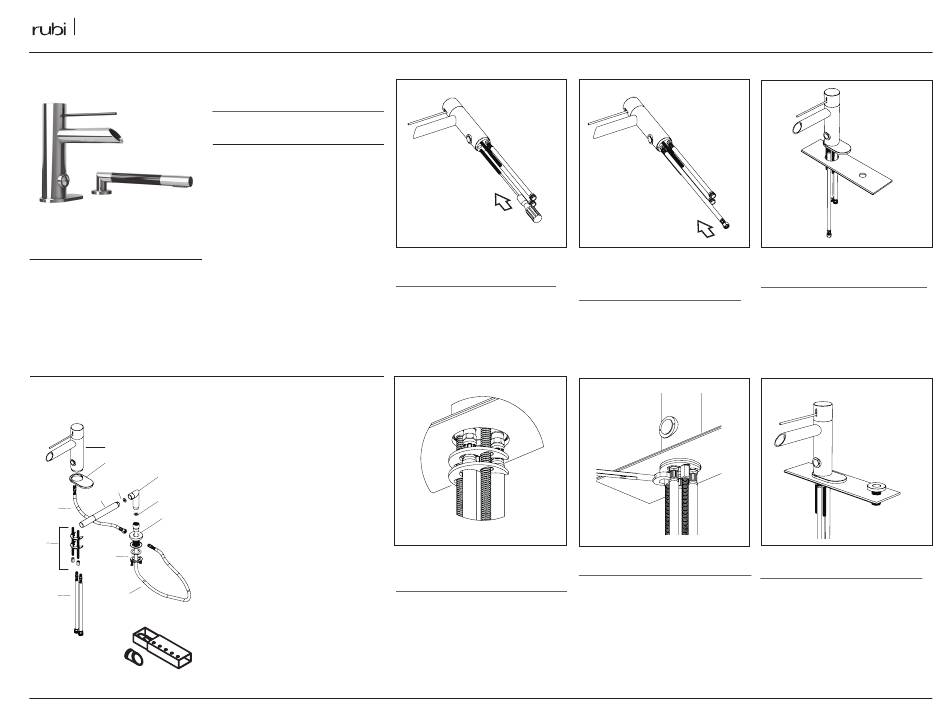

Rubi KRONOS-RKR22D Installation

INSTALLATION
** Image à titre indicatif uniquement
** Image for illustrative purposes only.
PIÈCES / PARTS
01
02
05
04
03
04
11
06
09
07
08
10
12
Doc. # DR028-6 / 03-09-2019
DISPOSITION
La douchette peut être installée à gauche ou à
droite du robinet.
Hand shower can be installed on the left or the
right side of the faucet.
PRÉPARATION / PREPARATION
Diamètre de perçage / Drilling diameter:
Robinet / Faucet: 1 1/2" (38 mm)
Douchette / Hand Shower: 1 1/4" (32 mm)
Vérifiez que toutes les pièces de votre tête pluie
sont dans l'emballage.
Make sure you have all the parts in hand.
LISTE DES PIÈCES / PARTS LIST
01 Robinet / Faucet
02 Base du robinet / Faucet base
03 Douchette / Handshower
04 Rondelle de caoutchouc / Rubber washer
05 Coude de douchette / Handshower elbow
06 Socle de douchette / Handshower base
07 Écrou de serrage / Nut
08 Flexible de douchette / Handshower hose
09 Ensemble d'attache / Fixing kit
10 Tuyaux d'entrées d'eau / Water inlet pipes
11 Flexible de raccord douchette / Handshower link hose
12 Embout de robinet - couleurs / Faucet insert - colors
ÉTAPES / STEPS
01
Insérez et serrez à la main le flexible de
raccord de douchette.
Insert and hand tighten the handshower
fitting hose.
04
Insérez le "U" de caoutchouc ainsi que celui
de métal.
Insert the rubber "U" and the metal one.
02
Positionnez et vissez la tige de fixation au
corps du robinet en prennant soin de ne pas
endommager les filets.
Place and tighten the mounting rod to the
valve body make sure the threads remain
intact.
05
Vissez l'écrou de fixation avec une clé.
With a wrench, firmly tighten the fixing nut.
KRONOS - RKR22D
03
Placez la base du robinet et déposez le robinet
dans son emplacement.
Put the faucet base and drop the faucet
in place.
06
Déposez le socle de la douchette en place.
Put in place the handshower base.
www.rubi.ca - 1.888.988.RUBI (7824)
