Summary of Contents for Lighting Technologies LZ.OPL ECO LED

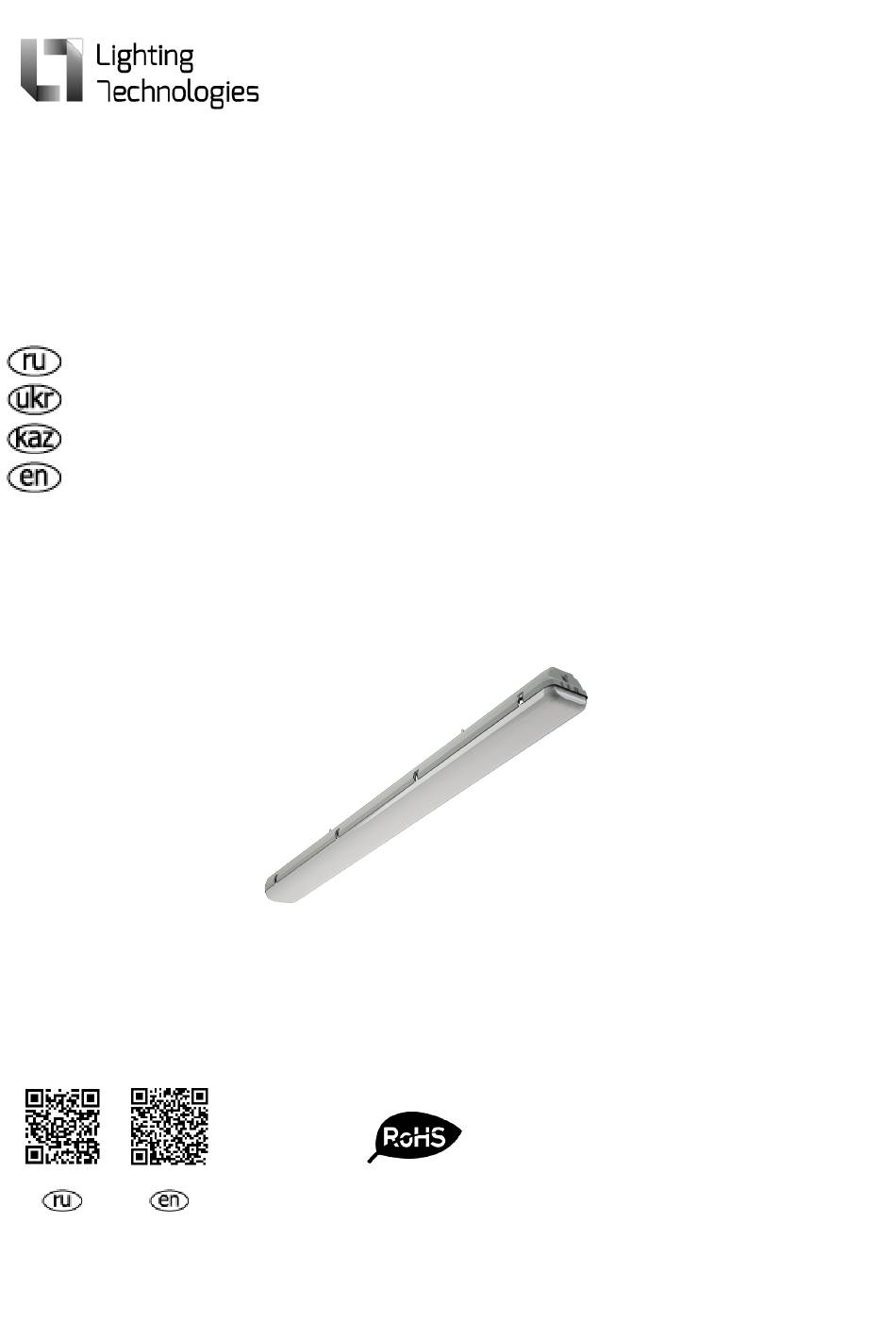

  • Page 1 LZ.OPL ECO LED Паспорт Паспорт Төлқұжат Manual...
  • Page 2 - Светильники рассчитаны для работы в сети постоянного и переменного тока 176-264 В (±10%), 50-60 Гц (±0,4 Гц). - Светильник LZ.OPL ECO LED 1200 EM 5000K рассчитан для работы в сети переменного тока 198-264 В (±10%), 50-60 Гц (±0,4 Гц) и постоянного тока 176-280 В (±10%).
  • Page 3 - Для светильников с блоком резервного питания: Батарея поддерживает работу светильника не менее 1 ч. при аварийном отключении питающего напряжения. - для светильников LZ.OPL ECO LED 1200 EM 5000K световой поток составляет 8% от номинального. - для светильника LZ.OPL ECO LED 1500 EM 5000K световой поток составляет 5% от...
  • Page 4 - Світильники розраховані для роботи в мережі постійного та змінного струму 176-264 В (± 10%), 50-60 Гц (± 0,4 Гц). - Світильник LZ.OPL ECO LED 1200 EM 5000K розрахований для роботи в мережі змінного струму 198-264 В (± 10%), 50-60 Гц (± 0,4 Гц) та постійного струму 176-280 В (± 10%).
  • Page 5 - The luminaries are made to be powered from DC and AC 176-264 V (±10%), 50-60 Hz (±0.4Hz). - LZ.OPL ECO LED 1200 EM 5000K luminaire is made to be powered from АC 198-264 V (±10%), 50-60 Hz (±0.4 Hz) and DC 176-280 В (±10%).
  • Page 6 ПАСПОРТ Комплект поставки - Светильник, шт - 1 - Паспорт, шт - 1 - Упаковка, шт - 1 - Установочные пластины, шт - 2 - Скобы подвеса, шт - 2 Назначение и общие сведения - Светильник потолочный, на полупроводниковых источниках света (светодиодах) предназначен...
  • Page 7 1. С распакованного светильника снять рассеиватель, вынуть монтажную панель. 2. Установка светильника. 2.1. Установка на опорную поверхность: просверлить два отверстия для установочных пластин на поверхности потолка (расстояние между центрами отверстий L – см. табл.). Установить на поверхности потолка установочные пластины и вщёлкнуть в них корпус светильника.

  • Page 8: Схема Подключения

    5.2. Ввести сетевые провода в корпус через гермоизолятор, который вставить в уплотняемое отверстие корпуса, и подключить их к клеммной колодке на панели в соответствии с указанной полярностью на клеммы L1, N1 – основное питание, L2, N2 – цепь заряда аккумулятора. 6.

  • Page 9: Гарантийные Обязательства

    3. Схема подключения светильника к питающей сети с регулированием по системе 1-10V. Гарантийные обязательства - Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник, вышедший из строя не по вине покупателя в условиях нормальной эксплуатации, в течение гарантийного срока. - Светильник является обслуживаемым прибором. При установке светильника необходимо предусмотреть...
  • Page 10 Телефон бесплатной горячей линии 8 800 333-23-77...
  • Page 11 ПАСПОРТ Комплект поставки - Світильник, шт - 1 - Паспорт, шт - 1 - Упаковка, шт - 1 - Встановлювальні пластини, шт - 2 - Скоби підвісу, шт - 2 Призначення та загальні відомості - Світильник стельовий, на напівпровідникових джерелах світла (світлодіодах) призначений для...
  • Page 12 2. Установка світильника. 2.1. Установка на опорну поверхню: просвердлити два отвори для установчих пластин на поверхні стелі (відстань між центрами отворів L - див. табл.). Встановити на поверхні стелі установчі пластини і вклацнути в них корпус світильника. 2.2. Установка на підвісах: в установчі пластини вставити металеві скоби (входять до складу...

  • Page 13: Схема Підключення

    Установку і підключення світильника повинен виконувати фахівець - електромонтажник, відповідної кваліфікації. Габаритні та установочні розміри світильника Схема підключення 1. Схема підключення світильника до мережі живлення. 2. Схема підключення світильника до мережі живлення з блоком резервного живлення (на мал. а - блок резервного живлення). 3.
  • Page 14 - Гарантійні зобов'язання не визнаються щодо зміни відтінків пофарбованих поверхонь та пластикових частин в процесі експлуатації. - Гарантійний термін на блоки резервного живлення (поставляються в комплекті з акумуляторною батареєю), а також на компоненти систем управління освітленням (що поставляються без світильників), становить 12 (дванадцять) місяців з дати поставки. - Світловий...

  • Page 15: Жеткізілім Жиынтығы

    ТӨЛҚҰЖАТ Жеткізілім жиынтығы - Шамдал, дана - 1 - Төлқұжат, дана - 1 - Орам, дана - 1 - Бекітетін тілемше, дана - 2 - Ілгіш қапсырмалары, дана - 2 Міндетті және жалпы мәліметтер - төбелі шамшырақ, жартылай өткізгішті жарық көздерінде (жарық диодтарында) ылғалдылығы...
  • Page 16 1. Орамадан алынған шамнан шашыратқыщты алып тастаңыз, монтаж панелін шығарыңыз. 2. Шамдалды қондыру. 2.1. Тіреуіш бетінде қондыру: тіреуш тілемшелер үшін төбе бетінде екі тесікті бұрғылау керек (L тесіктер арасындағы қашықтығы – кестені қараңыз). Тіреуіш тілемшелерді төбе бетінде орналастырып, олардың ішіне шам корпусын итермелеп салу қажет. 2.2.
  • Page 17 7. Шашыратқышты шамдал корпусына орнатып, ілгешектермен оны бекітіңіз. Шамшырақты орнату және қосу жұмыстарын маман - біліктілігі сәйкес электрмонтаждаушы орындауы керек. Шамшырақтың габариттік және орнату өлшемдері Қосу сызбасы 1. Шамдалдың қуаттандыру желісіне қосылу сызбасы. 2. Резервтік қуаттандыру блогы бар қуаттандыру желісіне қосу сұлбасы : (сур. а - Резервтік қуаттандыру...
  • Page 18 Кепілдік міндеттемелері - Өндіруші зауыт кепілдік мерзім кезеңінде қалыпты пайдаланылған және орнату ережелері сақталған жағдайда сатып алушының кінәсінен тыс істен шыққан шамшырақты ақысыз жөндеуге немесе алмастыруға міндеттенеді. - Шамшырақ қызмет көрсету құрылғысы боп табылады. Шамшырақты қондырғанда оның еркін қызмет көрсету немесе жөндеу кезіндегң кедергісіз қол жеткізуін қамтамасыз ету қажет.

  • Page 19: Delivery Set

    MANUAL Delivery set - Luminaire, pcs - 1 - Manual, pcs - 1 - Package, pcs - 1 - Mounting plates, pcs - 2 - Suspension brackets, pcs - 2 Function - сeiling luminaire with LED light source is designed for illumination of premises with increased humidity.
  • Page 20 2.1. Bearing surface installation: drill 2 holes for mounting brackets in ceiling surface (distance between centers of holes L - see table). Place mounting brackets on the ceiling surface and click the luminaire body into them. 2.2. Suspended installation: insert metal shackles (included) into mounting brackets, click the brackets into luminaire body and attach it to pendants.

  • Page 21: Overall And Installation Dimensions

    Overall and installation dimensions Connection scheme 1. Mains connection scheme. 2. Mains connection scheme with backup power supply: (fig. а - backup power supply). 3. Mains connection scheme for luminaire with 1-10V regulated control gear. Warranty - The manufacturer shall, at no additional cost to the customer, repair or replace a luminaire that has been found to be defective under normal use through no fault of the customer, subject to the installation instructions having been followed, during the warranty period - The luminaire is a servicable device.
  • Page 22 - Luminous flux level is at least 70% of the nominal value during the warranty period, CCT value and allowable CCT range - according to GOST R 54350. - Warranty will cover the entire period, given that assembly, installation and operation of luminaires are handled by specialized technical personnel and according to the luminaire's manual.

This manual is also suitable for:

Lz.opl eco led 1200 4000kLz.opl eco led 1200 5000kLz.opl eco led 1200 em 5000kLz.opl eco led 1200 hfd 5000kLz.opl eco led 1500 5000kLz.opl eco led 1500 em 5000k ... Show all
