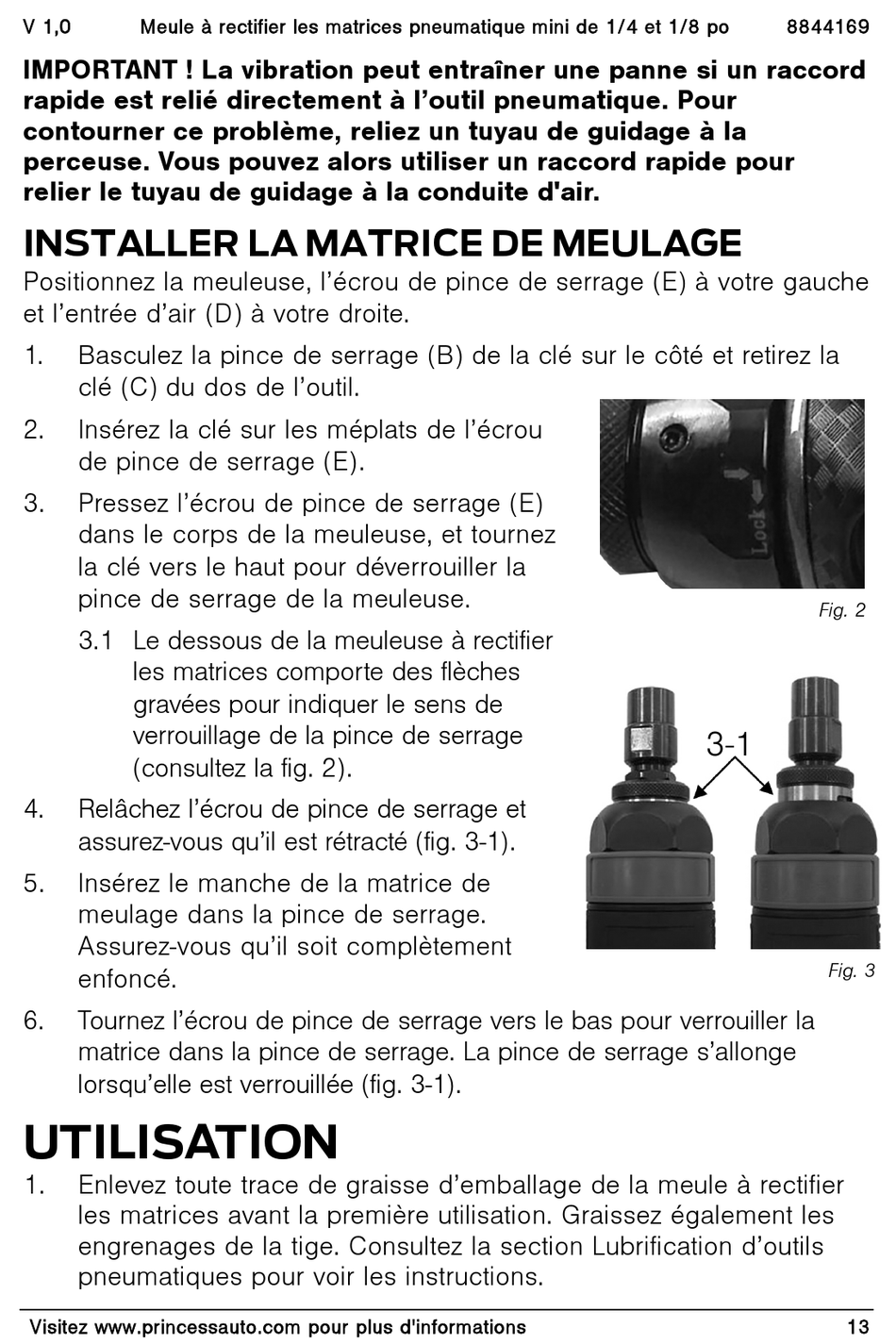

V 1,0 Meule à rectifier les matrices pneumatique mini de 1/4 et 1/8 po
IMPORTANT ! La vibration peut entraîner une panne si un raccord
rapide est relié directement à l'outil pneumatique. Pour
contourner ce problème, reliez un tuyau de guidage à la
perceuse. Vous pouvez alors utiliser un raccord rapide pour
relier le tuyau de guidage à la conduite d'air.
INSTALLER LA MATRICE DE MEULAGE
Positionnez la meuleuse, l'écrou de pince de serrage (E) à votre gauche
et l'entrée d'air (D) à votre droite.
1. Basculez la pince de serrage (B) de la clé sur le côté et retirez la
clé (C) du dos de l'outil.
2. Insérez la clé sur les méplats de l'écrou
de pince de serrage (E).
3. Pressez l'écrou de pince de serrage (E)
dans le corps de la meuleuse, et tournez
la clé vers le haut pour déverrouiller la
pince de serrage de la meuleuse.
3.1 Le dessous de la meuleuse à rectifier
les matrices comporte des flèches
gravées pour indiquer le sens de
verrouillage de la pince de serrage
(consultez la fig. 2).
4. Relâchez l'écrou de pince de serrage et
assurez-vous qu'il est rétracté (fig. 3-1).
5. Insérez le manche de la matrice de
meulage dans la pince de serrage.
Assurez-vous qu'il soit complètement
enfoncé.
6. Tournez l'écrou de pince de serrage vers le bas pour verrouiller la
matrice dans la pince de serrage. La pince de serrage s'allonge
lorsqu'elle est verrouillée (fig. 3-1).
UTILISATION
1. Enlevez toute trace de graisse d'emballage de la meule à rectifier
les matrices avant la première utilisation. Graissez également les
engrenages de la tige. Consultez la section Lubrification d'outils
pneumatiques pour voir les instructions.
Visitez www.princessauto.com pour plus d'informations
8844169
Fig. 2
3-1
Fig. 3
13
