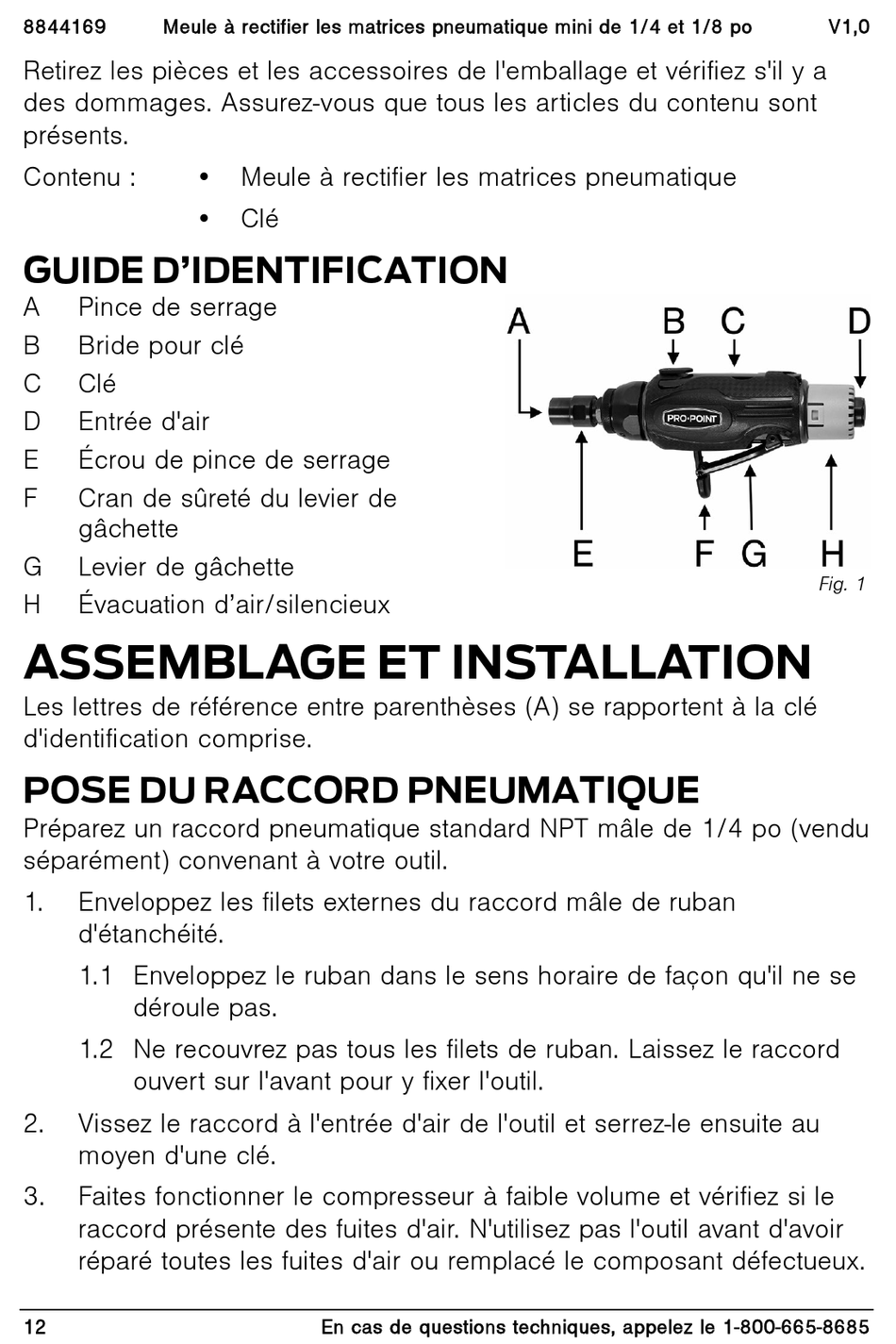

8844169 Meule à rectifier les matrices pneumatique mini de 1/4 et 1/8 po
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a
des dommages. Assurez-vous que tous les articles du contenu sont
présents.
Contenu :
GUIDE D'IDENTIFICATION
A Pince de serrage
B Bride pour clé
C Clé
D Entrée d'air
E Écrou de pince de serrage
F Cran de sûreté du levier de
gâchette
G Levier de gâchette
H Évacuation d'air/silencieux

ASSEMBLAGE ET INSTALLATION

Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
POSE DU RACCORD PNEUMATIQUE
Préparez un raccord pneumatique standard NPT mâle de 1/4 po (vendu
séparément) convenant à votre outil.
1. Enveloppez les filets externes du raccord mâle de ruban
d'étanchéité.
1.1 Enveloppez le ruban dans le sens horaire de façon qu'il ne se
déroule pas.
1.2 Ne recouvrez pas tous les filets de ruban. Laissez le raccord
ouvert sur l'avant pour y fixer l'outil.
2. Vissez le raccord à l'entrée d'air de l'outil et serrez-le ensuite au
moyen d'une clé.
3. Faites fonctionner le compresseur à faible volume et vérifiez si le
raccord présente des fuites d'air. N'utilisez pas l'outil avant d'avoir
réparé toutes les fuites d'air ou remplacé le composant défectueux.
12
• Meule à rectifier les matrices pneumatique
• Clé
En cas de questions techniques, appelez le 1-800-665-8685
V1,0
Fig. 1
