EN - English - Quick Guide:
This device needs to be upgraded to RouterOS v6.46 or the latest stable version, to ensure compliance with local authority regulations!
It is the end users responsibility to follow local country regulations, including operation within legal frequency channels, output power, cabling
requirements, and Dynamic Frequency Selection (DFS) requirements. All MikroTik radio devices must be installed according to instructions.

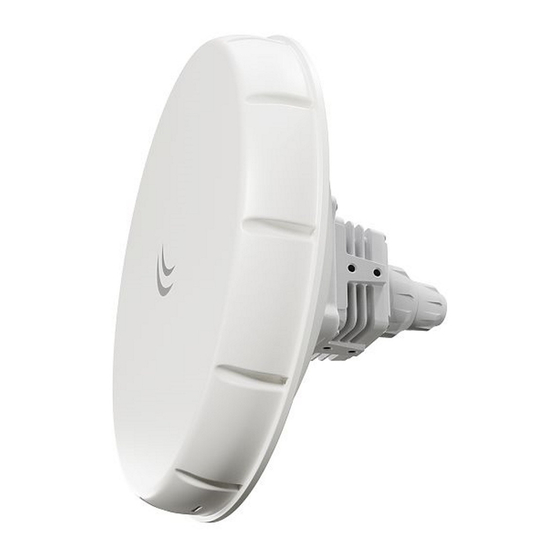

This "nRAY" series Quick Guide covers models: nRAYG-60ad (nRAY 60G), nRAYG-60adpair (Wireless Wire nRAY).
This is a wireless network device. You can find the product model name on the case label (ID).
Please visit the user manual page on
Technical specifications, brochures and more info about products
Configuration manual for software in your language with additional information can be found
If you need help with configuration, please seek a
This device accepts input of 24 V DC, 0.38 A power adapter connected to PoE, which is provided in the original packaging of this device. When
using a PoE injector and a different power source, the range is 10-28 V (direct current)
First steps:
Unscrew the cover to reach Ethernet port;
Guide Ethernet cable trough opening;
Plug into the Ethernet port and screw clockwise tightly, to ensure water protection;
Connect the PoE injector into the computer;
Connect the power adapter to the PoE injector;
Download WinBox configuration tool
Default IP: 192.168.88.1, user name:
Once connected, configure the device, so it has an active Internet connection
Upgrade the RouterOS software to the latest version
Connect again and choose your country on the left side of the screen, to apply country regulation settings;
Set up your router password in the bottom field, to the right and repeat it, it will be used to login next time.
Safety Information:
Before you work on any MikroTik equipment, be aware of the hazards involved with electrical circuitry, and be familiar with standard practices for preventing
accidents. The installer should be familiar with network structures, terms, and concepts.
Use only the power supply and accessories approved by the manufacturer, and which can be found in the original packaging of this product.
This equipment is to be installed by trained and qualified personnel, as per these installation instructions. The installer is responsible for making sure, that the
Installation of the equipment is compliant with local and national electrical codes. Do not attempt to disassemble, repair, or modify the device.
This product is intended to be mounted outdoors on a pole but can also be installed indoors. Please read the mounting instructions carefully before beginning
installation. Failure to use the correct hardware and configuration or to follow the correct procedures could result in a hazardous situation to people and
damage to the system.
We cannot guarantee that no accidents or damage will occur due to the improper use of the device. Please use this product with care and operate at your own
risk!
In the case of device failure, please disconnect it from power. The fastest way to do so is by unplugging the power adapter from the power outlet.
This is a Class A product. In a domestic environment, this product might cause radio interference in which case the user might be required to take adequate
measures!
Exposure to Radio Frequency Radiation:
uncontrolled environment. This MikroTik device should be installed and operated no closer than 53 centimeters from your body, occupational user, or the general
public.
Manufacturer: Mikrotikls SIA, Brivibas gatve 214i Riga, Latvia, LV1039.
BG - Български. Бързо ръководство:
Това устройство трябва да бъде надстроено до RouterOS v6.46 или най-новата стабилна версия, за да се гарантира спазването на местните
наредби!
Крайните потребители са отговорни да спазват местните разпоредби, включително работа в рамките на законни честотни канали, изходна
мощност, изисквания за окабеляване и изисквания за динамичен избор на честота (DFS). Всички радиоустройства MikroTik трябва да бъдат
инсталирани съгласно инструкциите.
Това бързо ръководство за серията "nRAY" обхваща модели: nRAYG-60ad (nRAY 60G), nRAYG-60adpair (Wireless Wire nRAY).
Това е устройство за безжична мрежа. Можете да намерите името на модела на продукта на етикета на регистъра (ID).
Моля, посетете страницата с ръководството за потребителя на
Или сканирайте QR кода с мобилния си телефон.
Технически спецификации, брошури и повече информация за продуктите
Ръководство за конфигуриране на софтуер на вашия език с допълнителна информация можете да намерите на
Ако имате нужда от помощ при конфигуриране, моля, потърсете консултант
Това устройство приема вход от 24 V DC, 0,38 A адаптер за захранване, свързан към PoE, който се предлага в оригиналната опаковка на това
устройство. Когато използвате
https://mt.lv/um
for the full up to date user manual. Or scan the QR code with your mobile phone.
consultant https://mikrotik.com/consultants
https://mt.lv/winbox
;
admin
and there is no password, for the paired models, please find the password on the sticker;
https://mt.lv/upgrade
This MikroTik equipment complies with the FCC, IC, and European Union radiation exposure limits set forth for an
PoE инжектор и различен източник на захранване, обхватът е 10-28 V (постоянен ток)
at https://mikrotik.com/products
at https://mt.lv/help
.
https://mt.lv/configuration
;
https://mt.lv/um-bg
за пълното актуализирано ръководство за употреба.
на https://mikrotik.com/products
https://mikrotik.com/consultants
;
https://mt.lv/help-bg
.
