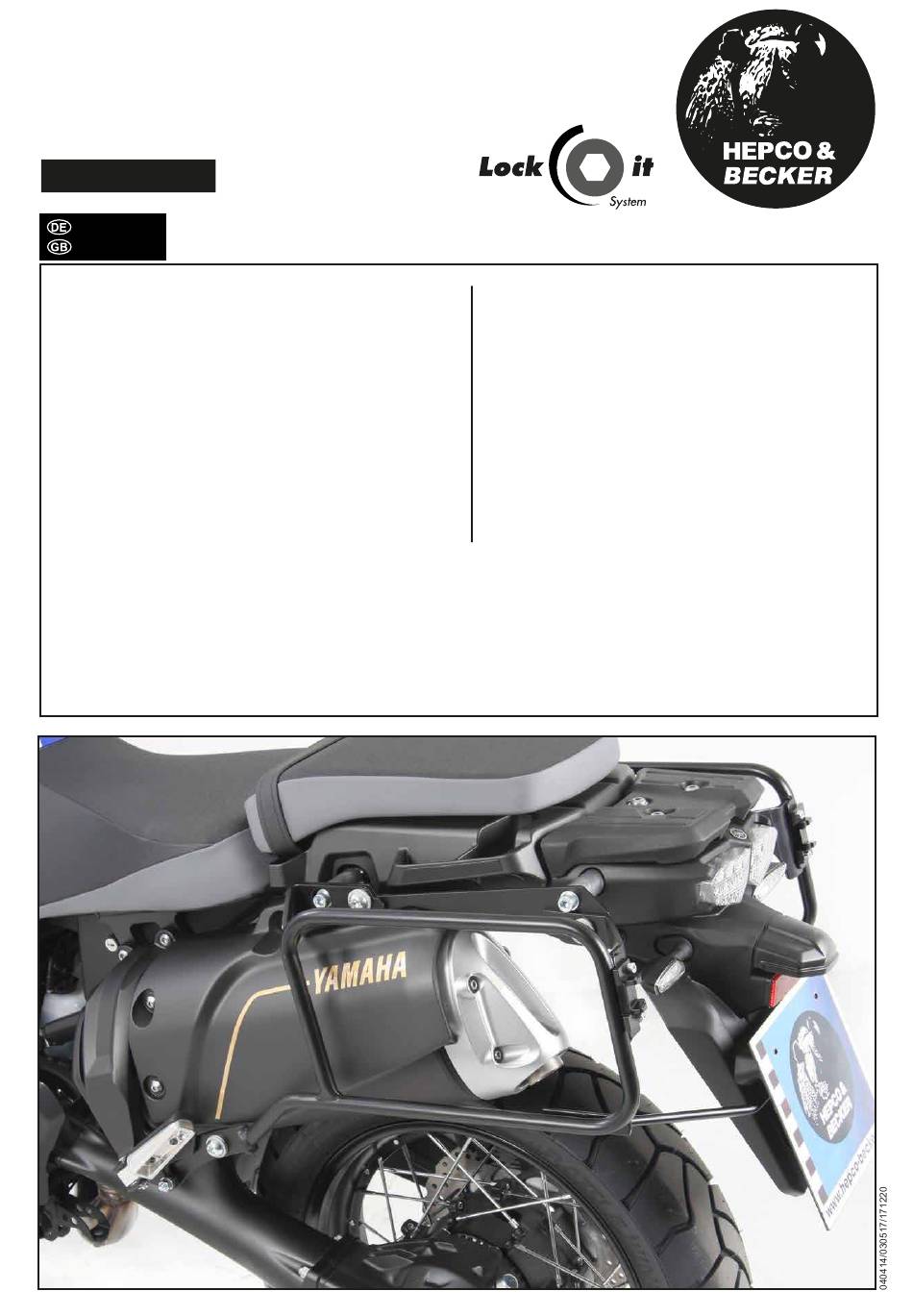

Kofferträger / Side carrier
YAMAHA XT1200 Z
YAMAHA XT1200 ZE
(2014-2020)
Artikel Nr.: / Item-no.:
4540
650
00 01
INHALT
CONTENTS
1
700007637 Kofferträger, links
1
700007638 Kofferträger, rechts
1
700008471 Halteadapter oben links
1
700008472 Halteadapter oben rechts
1
700007377 Halteadapter unten links
1
700007378 Halteadapter unten rechts
1
700007379 Verbindungsbügel
1
700007641 Lock-it Haltelasche hinten links
1
700007642 Lock-it Haltelasche hinten rechts
1
Schraubensatz:
2
Zylinderschraube Innensechskant M10x1,25x90
2
Zylinderschraube Innensechskant M10x1,25x70
5
Zylinderschraube Innensechskant M8 x 16
2
Zylinderschraube Innensechskant M8 x 30
4
Zylinderschraube Innensechskant M 6 x 20
4
Sechskantschrauben M6 x 18
4
Abdeckkappen für Sechskantschrauben M6
6
Lock-it Systemschraube
6
Lock-it Sicherungsscheibe
8
U-Scheibe ø6,4
9
U-Scheibe ø8,4
4
U-Scheibe ø10,5
4
Selbstsichernde Mutter M6
2
Selbstsichernde Mutter M8
2
Stahldistanzen ø25 x ø16 x 30 mm schwarz
2
Stahldistanzen ø25 x ø16 x 15 mm schwarz
2
Stahldistanzen ø25 x ø16 x 53mm schwarz
2
Stahldistanzen ø25 x o16 x 37mm schwarz
Super Ténéré
Super Ténéré
Schwarz/black
1
700007637 carrier left
1
700007638 carrier right
1
700008471 mounting adapter top left
1
700008472 mounting adapter top right
1
700007377 mounting adapter bottom left
1
700007378 mounting adapter bottom right
1
700007379 bracing bow
1
700007641 Lock-it adapter rear left
1
700007642 Lock-it adapter rear right
1
Screw kit:
2
allen screw M10x1,25x90
2
allen screw M10x1,25x70
5
allen screw M8 x 16
2
allen screw M8 x 30
4
allen screw M 6 x 20
4
hexagon bolts M6 x 18
4
plastic cap for hexagon bolts M6
6
lock-it screw
6
lock-washer
4
washer ø6,4
9
washer ø8,4
4
washer ø10,5
4
self-nock nut M6
2
self-nock nut M8
2
steel spacer ø25 x ø16 x 30 mm black
2
steel spacer ø25 x ø16 x 15 mm black
2
steel spacer ø25 x ø16 x 53mm black
2
steel spacer ø25 x o16 x 37mm black
1
Advertisement
Table of Contents
Related Manuals for hepco & becker 6504540 00 01
Summary of Contents for hepco & becker 6504540 00 01
- Page 1 Kofferträger / Side carrier YAMAHA XT1200 Z Super Ténéré YAMAHA XT1200 ZE Super Ténéré (2014-2020) Artikel Nr.: / Item-no.: 4540 00 01 Schwarz/black INHALT CONTENTS 700007637 Kofferträger, links 700007637 carrier left 700007638 Kofferträger, rechts 700007638 carrier right 700008471 Halteadapter oben links 700008471 mounting adapter top left 700008472 Halteadapter oben rechts 700008472 mounting adapter top right...
- Page 2 Kofferträger / Side carrier YAMAHA XT1200 Z Super Ténéré YAMAHA XT1200 ZE Super Ténéré (2014-2020) Artikel Nr.: / Item-no.: 4540 00 01 Schwarz/black WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 Kofferträger / Side carrier YAMAHA XT1200 Z Super Ténéré YAMAHA XT1200 ZE Super Ténéré (2014-2020) Artikel Nr.: / Item-no.: 4540 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Z - Model without handle bars Z - Modell ohne Soziushaltebügel Befestigung der Haltadapter oben rechts: In die Bohrung der Soziushaltebügel die Stahldistanzen Ø25 x Ø16 x 37mm stecken,den Adapter mit den Zylinder-...
- Page 4 Kofferträger / Side carrier YAMAHA XT1200 Z Super Ténéré YAMAHA XT1200 ZE Super Ténéré (2014-2020) Artikel Nr.: / Item-no.: 4540 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS ZE - Model with handle bars ZE - Modell mit Soziushaltebügel Befestigung der Haltadapter oben rechts: In die Bohrung der Soziushaltebügel die Stahldistanzen Ø25xØ16x15mm stecken, den Adapter mit den Zylinderschrauben...
- Page 5 Kofferträger / Side carrier YAMAHA XT1200 Z Super Ténéré YAMAHA XT1200 ZE Super Ténéré (2014-2020) Artikel Nr.: / Item-no.: 4540 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung Halteadapter unten rechts: Soziusfußrasten demontierten. Der Halteadapter wird an der Innenseite montiert. An den oberen Befestigungs- punkten und dem mittleren den Adapter an den Gewindebohrungen mit den Zylinderschrauben M8x16 sowie...
- Page 6 Kofferträger / Side carrier YAMAHA XT1200 Z Super Ténéré YAMAHA XT1200 ZE Super Ténéré (2014-2020) Artikel Nr.: / Item-no.: 4540 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Lock-it System-Schrauben: An den Kofferträgern links / rechts werden die Lock-it System- Schrauben an den Befestigungslaschen mittels der Sicherungs-scheibe montiert.
- Page 7 Kofferträger / Side carrier YAMAHA XT1200 Z Super Ténéré YAMAHA XT1200 ZE Super Ténéré (2014-2020) Artikel Nr.: / Item-no.: 4540 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Kofferträger links / rechts: Die vorbereiteten Kofferträger werden an den Halteadaptern mittels der Lock it System-Schrauben befestigt.
- Page 8 Kofferträger / Side carrier YAMAHA XT1200 Z Super Ténéré YAMAHA XT1200 ZE Super Ténéré (2014-2020) Artikel Nr.: / Item-no.: 4540 00 01 Schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Verbindungsbügel: Dieser wird mit den Sechskantschrauben M6x18 sowie U-Scheiben Ø6,4 und Abdeckkappen an den freien Gewindebohrungen an den Kofferträgern verschraubt.
