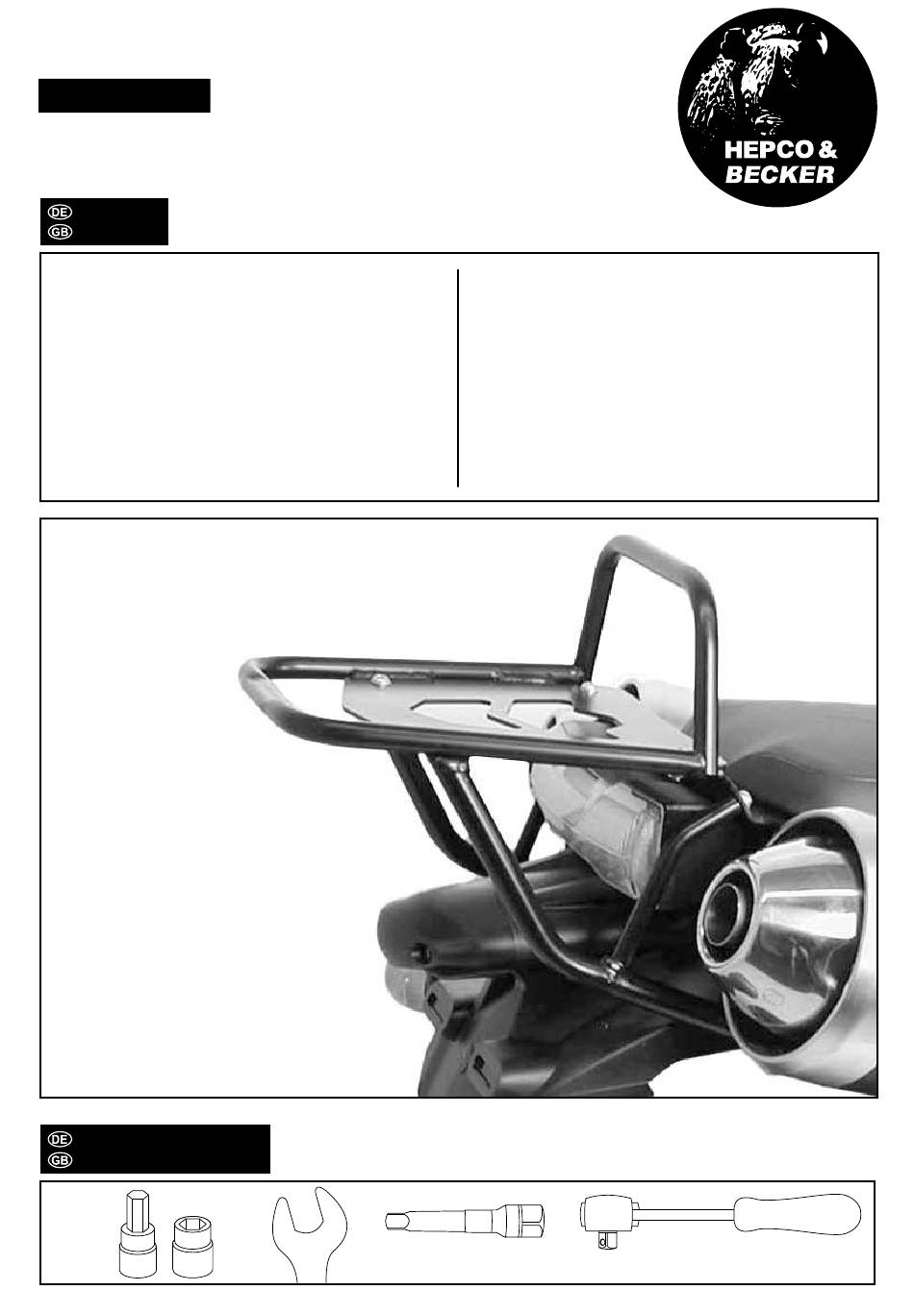

Gepäckbrücke / Rear rack
Artikel Nr.: / Item-no.:
4513
650
01 01
YAMAHA MT-01
Baujahr 2005-2012 / date of manufacture 2005-2012
INHALT
CONTENTS
1
704.134HB
1
704.257HB
1
704.258HB
1
704.259HB
1
Schraubensatz:
2
Zylinderschrauben M 6 x 50
4
Linsenkopfschrauben M 6 x 16
2
Linsenkopfschrauben M 6 x 20
6
selbstsichernde Muttern M 6
2
Sechskantmuttern M 6
2
U-Scheiben ø6,4 x 3 mm dick
10
U-Scheiben ø6,4
2
Karosseriescheiben ø6,4 x 20
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
schwarz/black
Gepäckbrücke
Adapterplatte
Rohrstrebe links
Rohrstrebe rechts
Set
Verlängerung/extension
1
704.134HB
1
704.257HB
1
704.258HB
1
704.259HB
1
Screw kit:
2
allen screwM 6 x 50
4
fillister head screw M 6 x 16
2
fillister head screw M 6 x 20
6
self-lock nut M 6
2
hexagon nut M 6
2
washer ø6,4 x 3 mm
10
washer ø6,4
2
body washer ø6,4 x 20
rear carrier
adapter plate
pipe strut left
pipe strut right
Ratsche/Ratchet
1
Advertisement
Related Manuals for hepco & becker 6504513 01 01
Summary of Contents for hepco & becker 6504513 01 01
- Page 1 Gepäckbrücke / Rear rack Artikel Nr.: / Item-no.: 4513 01 01 schwarz/black YAMAHA MT-01 Baujahr 2005-2012 / date of manufacture 2005-2012 INHALT CONTENTS 704.134HB rear carrier 704.134HB Gepäckbrücke 704.257HB adapter plate 704.257HB Adapterplatte 704.258HB Rohrstrebe links 704.258HB pipe strut left 704.259HB Rohrstrebe rechts 704.259HB...
- Page 2 Gepäckbrücke / Rear rack Artikel Nr.: / Item-no.: 4513 01 01 schwarz/black YAMAHA MT-01 Baujahr 2005-2012 / date of manufacture 2005-2012 WICHTIG IMPORTANT Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 Gepäckbrücke / Rear rack Artikel Nr.: / Item-no.: 4513 01 01 schwarz/black YAMAHA MT-01 Baujahr 2005-2012 / date of manufacture 2005-2012 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung der Rohrstreben links + rechts: Unten: Soziusfussrastenschrauben gegen die Zylinderschrauben M6 x 50 tauschen. Auf das nach unten überstehende Gewinde die Sechskantmuttern M 6 aufschrauben und soweit festziehen, dass sich die Fußrasten noch klappen lassen.
- Page 4 Gepäckbrücke / Rear rack Artikel Nr.: / Item-no.: 4513 01 01 schwarz/black YAMAHA MT-01 Baujahr 2005-2012 / date of manufacture 2005-2012 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung der Gepäckbrücke: Vorne: An der zuvor montierten Adapterplatte mit den Linsenkopfschrauben M 6 x 16 nebst U-Scheiben ø6,4 mm und selbstsichernden Muttern M 6.
