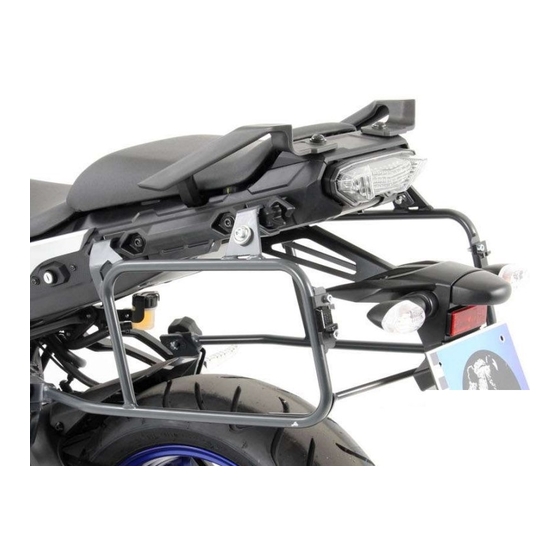

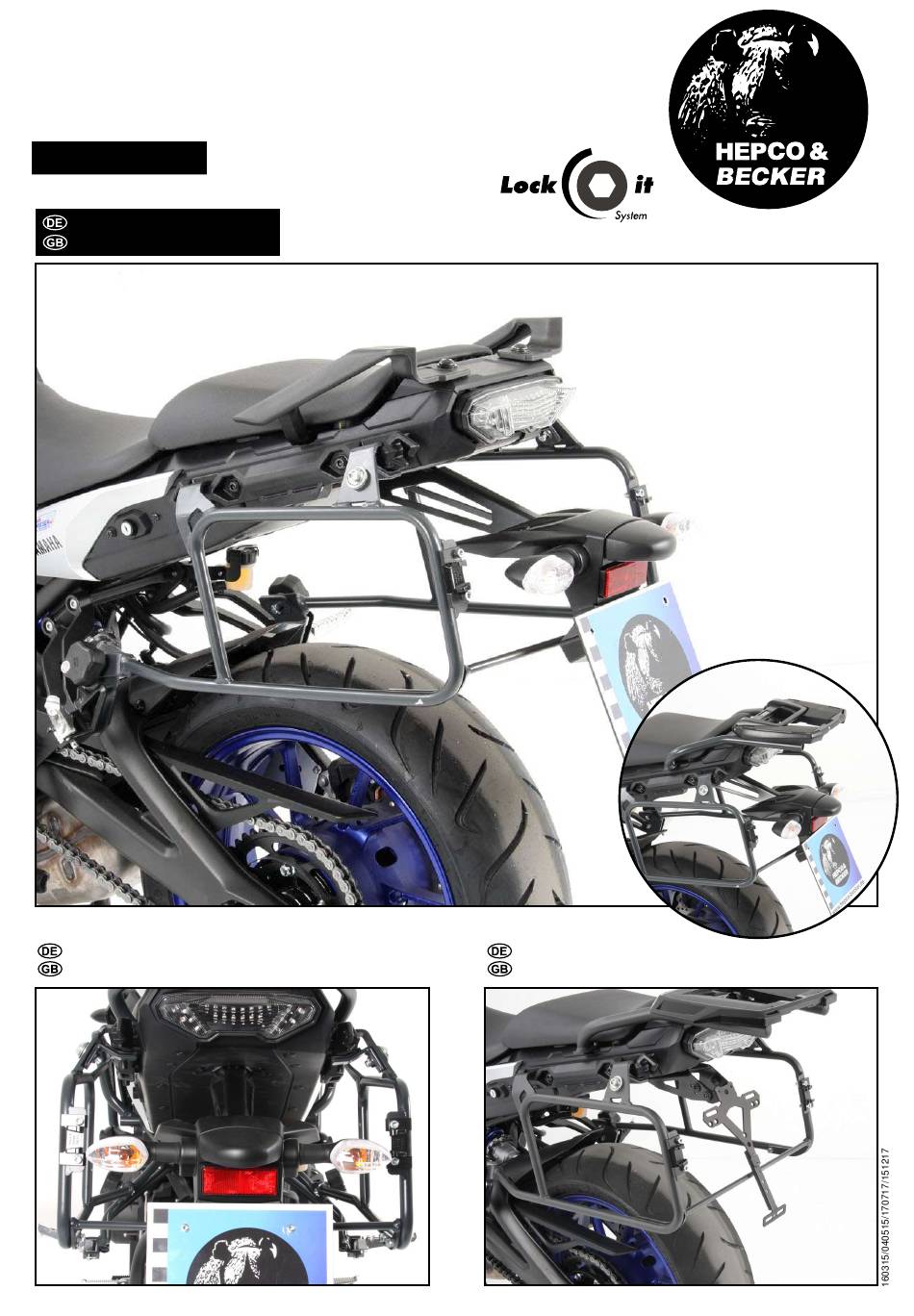

Kofferträger / Side carrier
YAMAHA MT - 09 Tracer ABS
Baujahr 2015-2017 / date of manufacture 2015-2017
Artikel Nr.: / Item-no.:
4547
650
00 05
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Baubreite des Kofferträgers 42,5 cm zzgl. Kofferbreite
Width of the side carrier 42,5 cm plus case width
anthrazit/anthracite
Auch passend für Kurzheck-Umbau
Can be combined with short-tail tidy
Kombinierbar mit
Combinable with
Alurack/Easyrack
1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for hepco & becker 6504547 00 05
Summary of Contents for hepco & becker 6504547 00 05
- Page 1 Kofferträger / Side carrier YAMAHA MT - 09 Tracer ABS Baujahr 2015-2017 / date of manufacture 2015-2017 Artikel Nr.: / Item-no.: 4547 00 05 anthrazit/anthracite MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Kombinierbar mit Combinable with Alurack/Easyrack Baubreite des Kofferträgers 42,5 cm zzgl. Kofferbreite Auch passend für Kurzheck-Umbau Width of the side carrier 42,5 cm plus case width Can be combined with short-tail tidy...
- Page 2 Kofferträger / Side carrier YAMAHA MT - 09 Tracer ABS Baujahr 2015-2017 / date of manufacture 2015-2017 Artikel Nr.: / Item-no.: 4547 00 05 anthrazit/anthracite INHALT CONTENTS 700008872 Kofferträger rechts 700008872 carrier right 700008873 Kofferträger links 700008873 carrier left 700008874 Halteadapter unten rechts 700008874 adapter bottom right...
- Page 3 Kofferträger / Side carrier YAMAHA MT - 09 Tracer ABS Baujahr 2015-2017 / date of manufacture 2015-2017 Artikel Nr.: / Item-no.: 4547 00 05 anthrazit/anthracite VORBEREITUNG PREPARING Das selbstklebende Gummiprofil in zwei gleiche Teile schneiden und wie gezeigt, auf die Oberseite der Lock-it Haltelaschen zum Schutz aufkleben.
- Page 4 Kofferträger / Side carrier YAMAHA MT - 09 Tracer ABS Baujahr 2015-2017 / date of manufacture 2015-2017 Artikel Nr.: / Item-no.: 4547 00 05 anthrazit/anthracite MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage der Kofferträger oben links und rechts: Die beiden Kofferträger in die originale Kofferhalterung einhängen.
- Page 5 Kofferträger / Side carrier YAMAHA MT - 09 Tracer ABS Baujahr 2015-2017 / date of manufacture 2015-2017 Artikel Nr.: / Item-no.: 4547 00 05 anthrazit/anthracite MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung des Verbindungsbügels: Er verläuft in Fahrtrichtung gesehen hinter dem Kotflügel.Die Verschraubung erfolgt mit den Sechskantschrauben M6x16 sowie U-ScheibenØ6,4.
- Page 6 Kofferträger / Side carrier YAMAHA MT - 09 Tracer ABS Baujahr 2015-2017 / date of manufacture 2015-2017 Artikel Nr.: / Item-no.: 4547 00 05 anthrazit/anthracite HINWEISE ZUR KOFFERMONTAGE HINT: ASSEMBLING SIDE CASES Montage des Metalladapters zum Einhaken des Kofferhalteschlosses Die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset. Die notwendigen Schrauben zur Montage der Metalladapter am Kofferträger sind beigefügt (Zylinderschraube M6 x 16, U-Scheiben ø6,4, selbstsichernde Muttern M6).
