hepco & becker 6614515 01 01 Manual

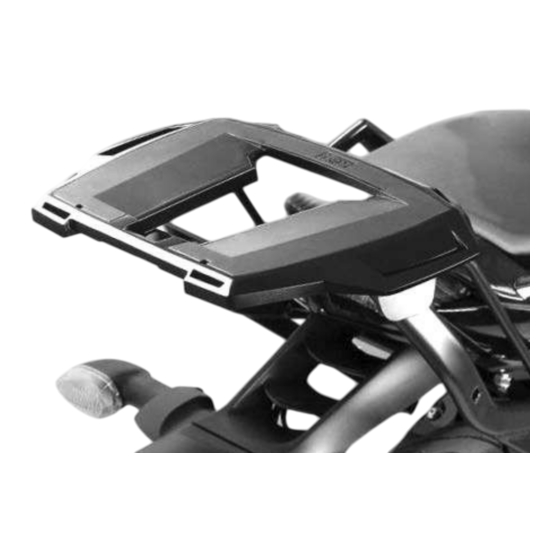

Easyrack
Artikel Nr.: / Item-no.:
4515
661 01 01
YAMAHA FZ 1 Fazer
Baujahr 2006-2015 / date of manufacture 2006-2015
INHALT
CONTENTS
1 704.261HB Rohradapter links
1 704.262HB Rohradapter rechts
1 704.263HB Haltetraverse
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
1x Schraubensatz:
4 Zylinderschrauben M6 x12
4 Zylinderschrauben M6 x20
6 Linsenkopfschrauben M 8 x 30
2 Linsenkopfschrauben M 8 x 20
2 Linsenkopfschrauben M 8 x 45
4 selbstsichernde Muttern M8 mit Bund
4 Viereck-Scheiben 20 x 20 x ø6,4
4 Selbstsichernde Muttern M6
4 U-Scheiben ø6,4
8 U-Scheiben ø8,4
Hinweis:
Nicht zusammen mit dem Seitenträger 6504522 (Lock it) montierbar.
Nicht zusammen mit dem C-Bow Taschenhalter 6304515 montierbar.
Notice:
It is not possible to mount this rear rack together with the 6504522 (Lock it) side carrier
It is not possible to mount this rear rack together with the C-Bow soft bag holder 6304515
Alurack
Alurack
Artikel Nr.: / Item-no.:
650
schwarz/black
4515
01 01
schwarz/black
1
1
1
When ordering a Alurack:
1x
1x
1x
When ordering a Easyrack:
1x
1x
1x
1x
704.261HB pipe strut left
704.262HB pipe strut right
704.263HB crossing brace
799.901HB alu-rack
799.902HB bow for Alu-rack
799.903HB plastic cover for rack
700008650 Easyrack
700008647 plastic cover left
700008648 plastic cover right
Screw kit:
4 allen screw M6 x12
4 allen screw M6 x20
4 washer ø6,4
4 special washer 20 x 20 x ø6,4
4 self lock collar nut M6
6 fillister head screw M 8 x 30
2 fillister head screw M 8 x 20
2 fillister head screw M 8 x 45
4 special self-lock nut M 8
8 washer ø8,4
Easyrack - Symbol
1
