2 CARACTÉRISTIQUES DE L'AFFICHEUR
L'afficheur présente les caractéristiques suivantes :
• répertoire d'interphone ;
• possibilité d'appeler tous les utilisateurs potentiels de l'installation en saisissant le code numérique, logique
ou topologique ;
• entrée pour capteur de présence externe, utilisée pour l'activation du rétroéclairage de l'afficheur LCD en
mode de veille.
3

MODULE D'APPEL

3.1 STRUCTURE DU MODULE D'APPEL

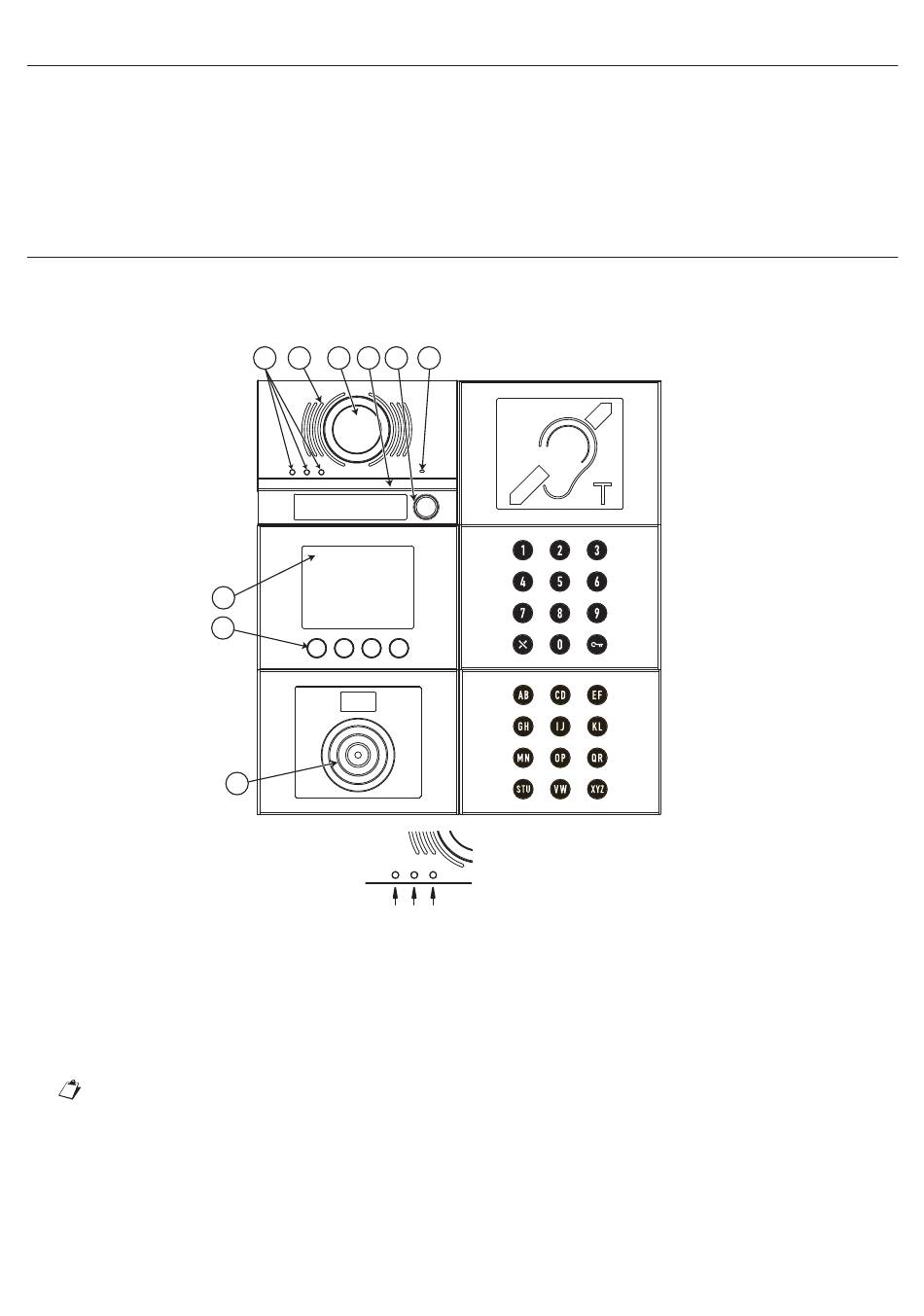

Voici la structure complète d'un module d'appel :
Poste externe:
- audio vidéo IP
Réf. 1060/48
(se reporter à l'exemple)
Façade :
- 0 touches
- 1 touche (se reporter à
l'exemple)
- 2 touches
Module afficheur
Réf. 1168/1
Module lecteur de
clés de proximité
Réf. 1168/45
1. DEL d'affichage de l'état DDA :
Couleur des DEL : A → vert, B → orange et C → vert ;
. Haut-parleur ;
3. Caméra ;
4. DEL d'éclairage de la caméra ;
5. Bouton d'appel, par exemple pour la centrale (uniquement si dûment configuré) ;
Uniquement si le poste externe est équipé de façade à 1 ou 2 touches.
6. Microphone ;
7. Afficheur LCD de 3,5 pouces ;
8. 4 touches à effleurement contextuelles avec rétroéclairage ;
9. Capteur pour clé de proximité.
L'utilisateur interagit avec le module d'appel en agissant principalement sur les touches (à effleurement)
contextuelles présentes sur le module afficheur et sur les touches du module clavier numérique.
