Elektrik tesisatı
Elektrik beslemesi
Sigorta
RCD
Ön montaj
> Elektrik beslemesi için sabit döşenmiş besleme
kabloları döşeyiniz:
• önüne ayrı bir sigorta ve kaçak akım
koruma rölesi (RCD) hazırlayınız
• önceden belirlenmiş korumabölgelerinin (0 - 2)
dışında tüm kutupları ayıran ana şalter hazırlayınız
• Besleme kablosunun 3 000 mm'lik kısmının dışarıda
kalmasını sağlayınız
> Topraklama kablosu döşeyiniz:
• Kablonun 3 000 mm'lik kısmının dışarıda kalmasını
sağlayınız
16

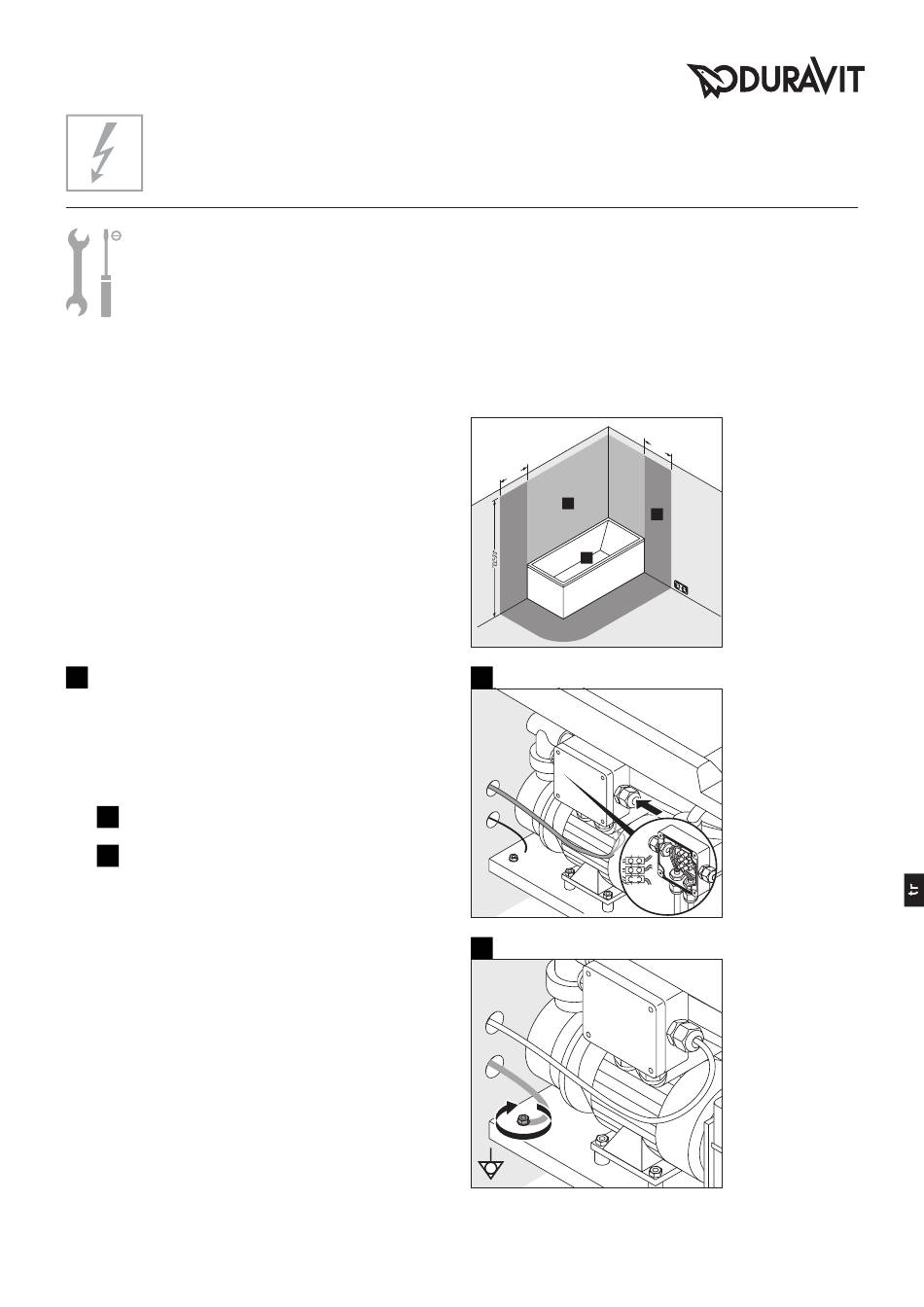

Masajlı küveti bağlayınız (Grafik 16)
UyArI! fonksiyon arızalarını önleyiniz!
• Kabloları, kablo bağlama klipsleriyle birbirine
bağlamayınız.
• Besleme kablosunu kontrol kablolarına paralel
olarak döşemeyiniz.
I
Besleme kablolarını elektrik prizine takınız.
II
Potansiyel dengeleme kablosunu masajlı küvete
bağlayınız.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I = 16 A
N
I ≤ 30 mA
ΔN
DIN VDE 0100-701 standardına göre koruma bölgeleri
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* veya sabit olarak
monte edilmiş
duş başlığının/ su
çıkışının yüksekliği;
hangisinin daha
yüksekte olduğuna
bağlı olarak
WH_M_D-Code_Panel_Magnets/16.04.2.
