Elektroinstalacija

Opskrba električnom energijom
Zaštita
RCD
Predinstalacija
> Postavljanje fiksnog voda za opskrbu električnom
energijom:
• predspojite odvojenu zaštitu i zaštitni uređaj
diferencijalne struje (RCD)
• predspojite glavni prekidač za svepolno isključenje
izvan propisanih zaštitnih zona (0 - 2)
• ostavite dovod da viri 3 000 mm van
> Postavljanje voda za izjednačenje potencijala:
• ostavite vod da viri 3 000 mm van
16

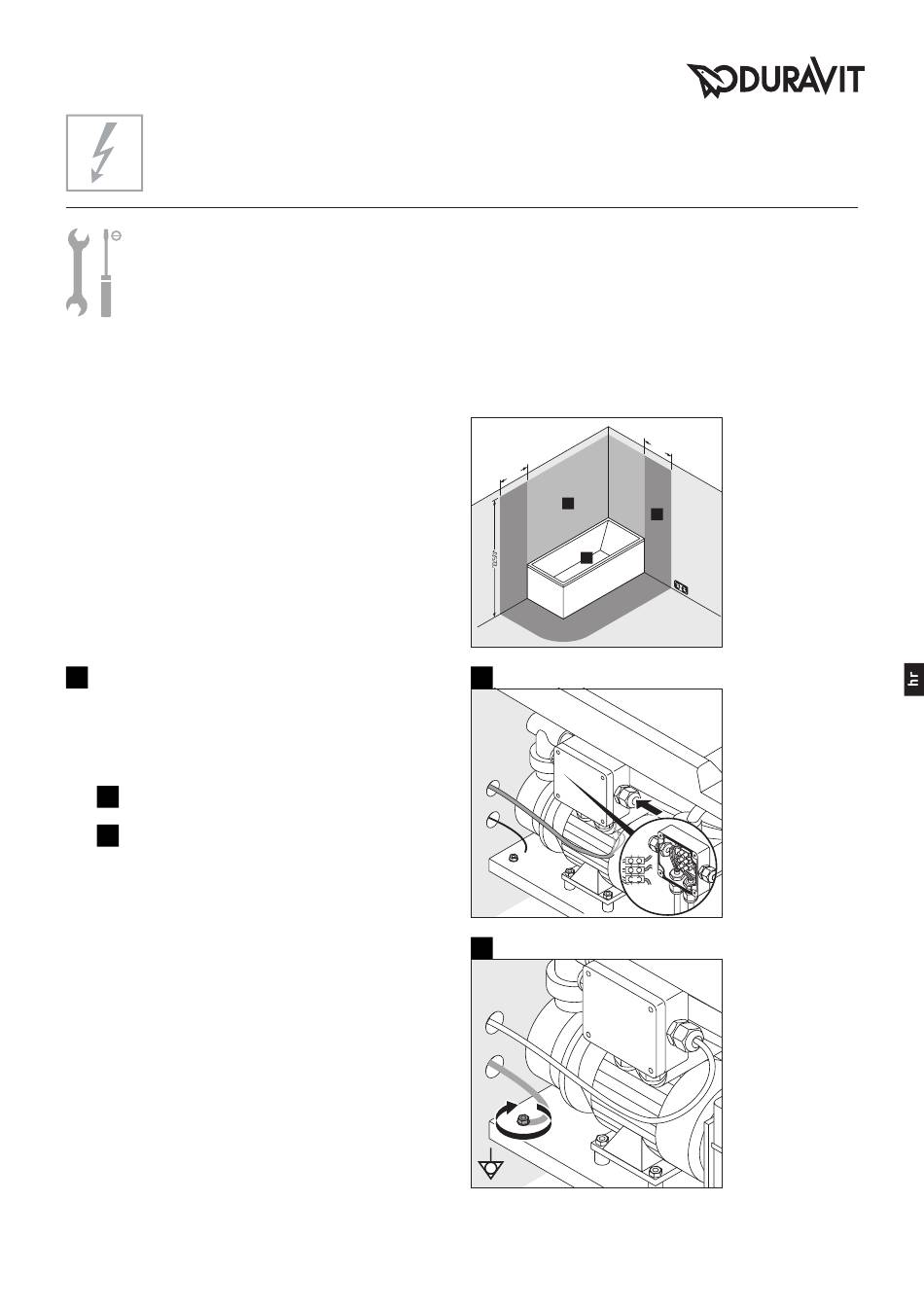

Priključite hidromasažnu kadu (slika 16)
NAPoMENA! Izbjegavajte funkcijske smetnje!
• Vodove ne vežite vezicama za kabel.
• Dovod ne postavljajte paralelno s vodovima za
upravljanje.
I
Dovod priključite na utičnicu za napajanje.
II
Priključite vod za izjednačenje potencijala na
hidromasažnu kadu.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I = 16 A
N
I ≤ 30 mA
ΔN
Zaštitne zone prema DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* ili najviša točka
čvrsto postavljenje
tuš glave/ odvoda
vode; ovisno, što
je više
WH_M_D-Code_Panel_Magnets/16.04.2.
