Elektroinstallasjon

Strømforsyning
Sikring
RCD
forinstallasjon
> Trekk fast tilførselsledning for strømforsyning:
• separat sikring og jordfeilbryter
(RCD) skal forkobles
• skillende hovedbryter for alle poler utenfor de an-
gitte beskyttelsessonene (0 - 2) forkobles
• La elledningen stikke 3 000 mm ut
> Strekk ledning for potensialutligning:
• La elledningen stikke 3 000 mm ut
16

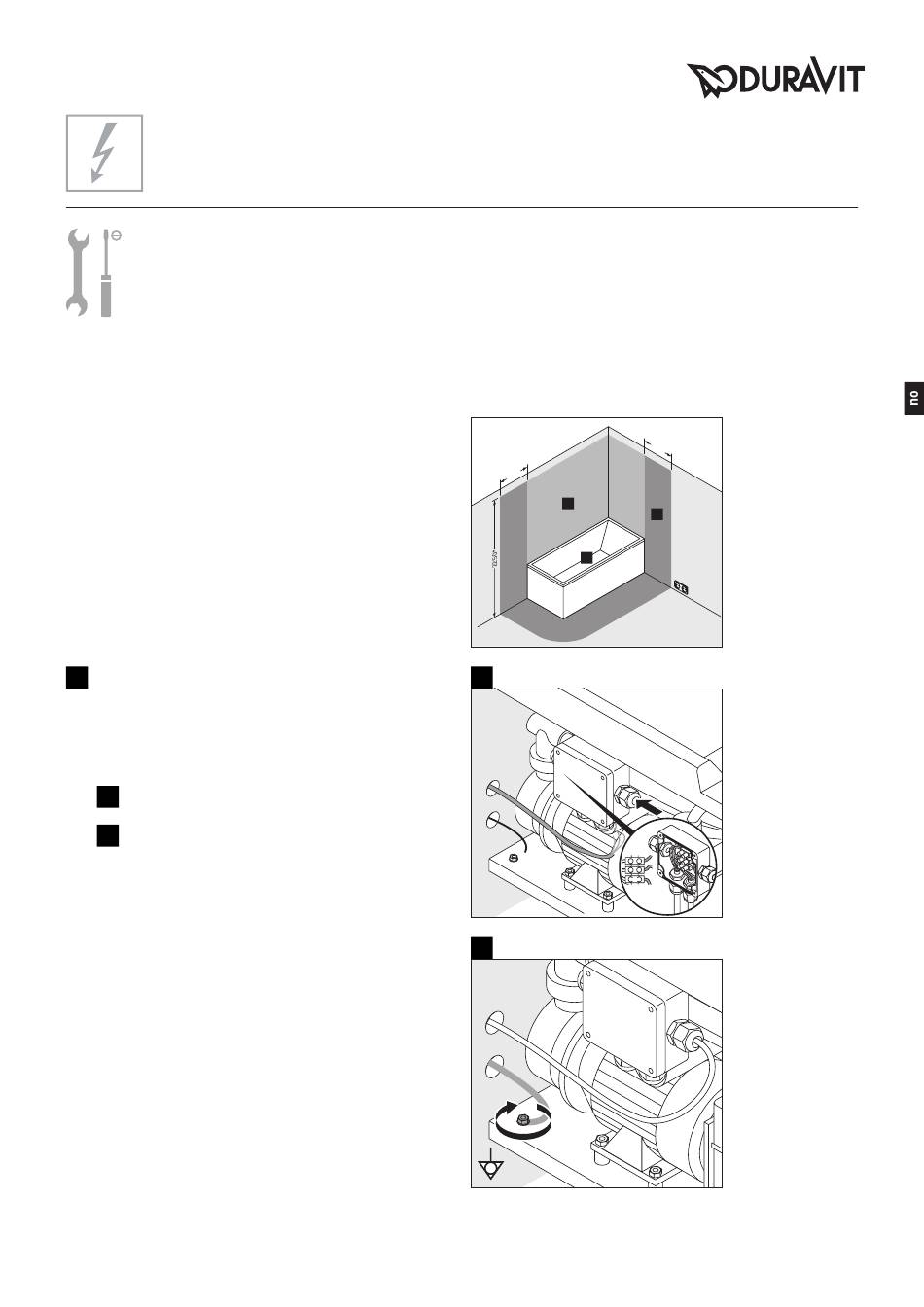

Koble til Whirlkaret (figur 16)
MErK! Unngå funksjonsfeil!
• Ikke koble sammen ledningene med kabelstrips.
• Ikke legg tilførselsledningen parallell med styre-
ledningen.
I
Koble tilførselsledningen til nettkoblingsboksen.
II
Koble potensialutligningen til Whirlkaret.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I = 16 A
N
I ≤ 30 mA
ΔN
Beskyttelsessoner etter DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* eller i høyden
av den høyeste
plasserte
dusjhodet/
vannkran, alt etter
hva som er høyest
