Sähköasennus
Virransyöttö
Suojastus
RCD
Esiasennus
> Vedä kiinteä tulojohto virransyöttöä varten:
• kytke eteen erillinen suojastus ja vikavirta-
suojalaite (RCD)
• kytke eteen kaikkinapaisesti erottava pääkytkin
annettujen suojavyöhykkeiden (0 - 2) ulkopuolelle
• Anna tulojohdon näkyä ulos 3000 mm
> Vedä johto potentiaalintasausta varten:
• Anna johdon näkyä ulos 3000 mm
16

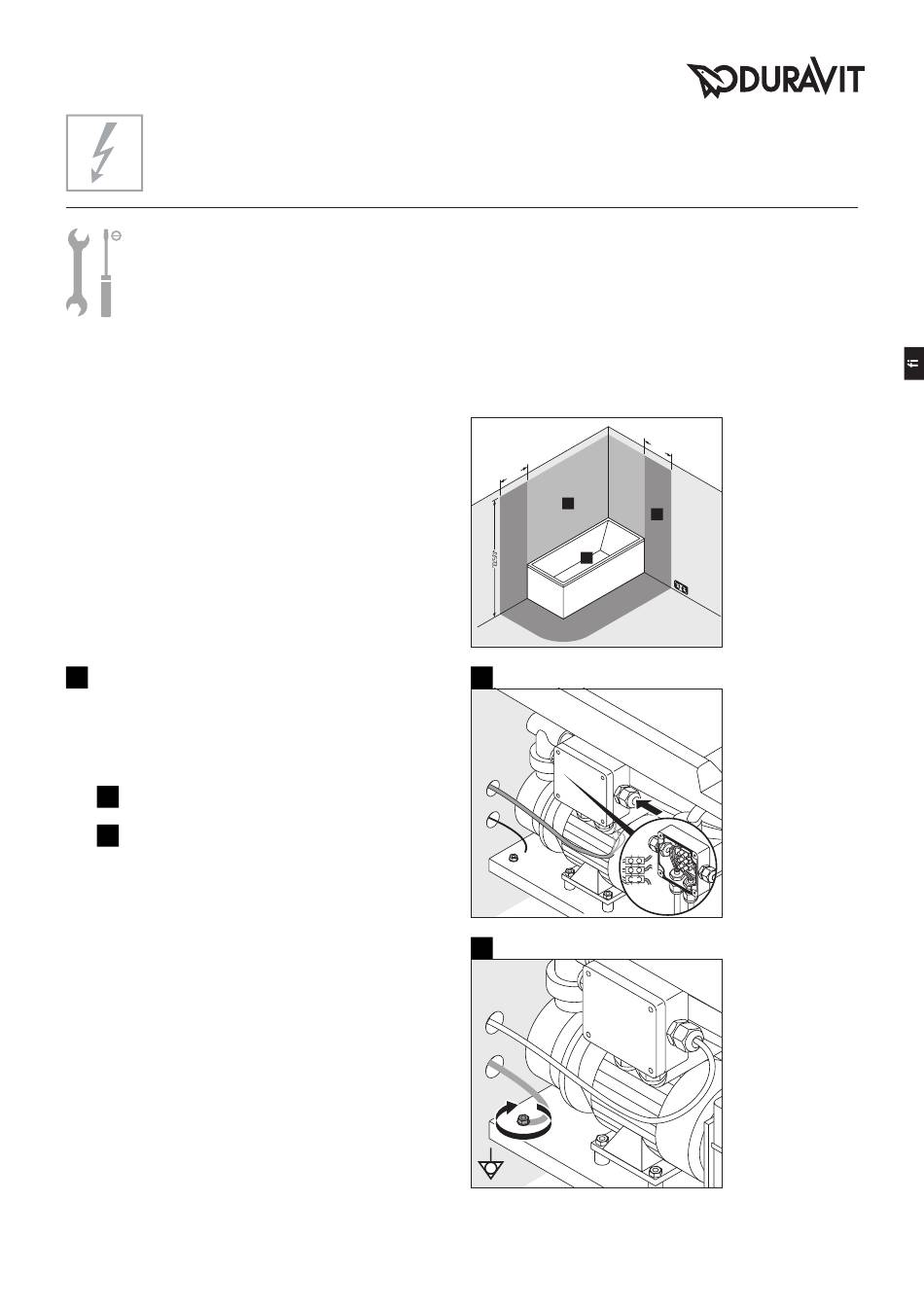

Poreammeen liittäminen (kuva 16)
ohJE! Vältä toimintahäiriöitä!
• Älä sido johtoja yhteen nippusiteillä.
• Älä vedä tulojohtoa rinnakkain ohjausjohtojen
kanssa.
I
Liitä tulojohto verkkoliitäntärasiaan.
II
Liitä potentiaalintasausjohto poreammeeseen.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I = 16 A
N
I ≤ 30 mA
ΔN
DIN VDE 0100-701:n mukaiset suojavyöhykkeet
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* tai korkeimman
kiinteästi asennetun
suihkun suuttimen
/ veden ulostulon
korkeudelle;
korkeamman
mukaan
WH_M_D-Code_Panel_Magnets/16.04.2.
