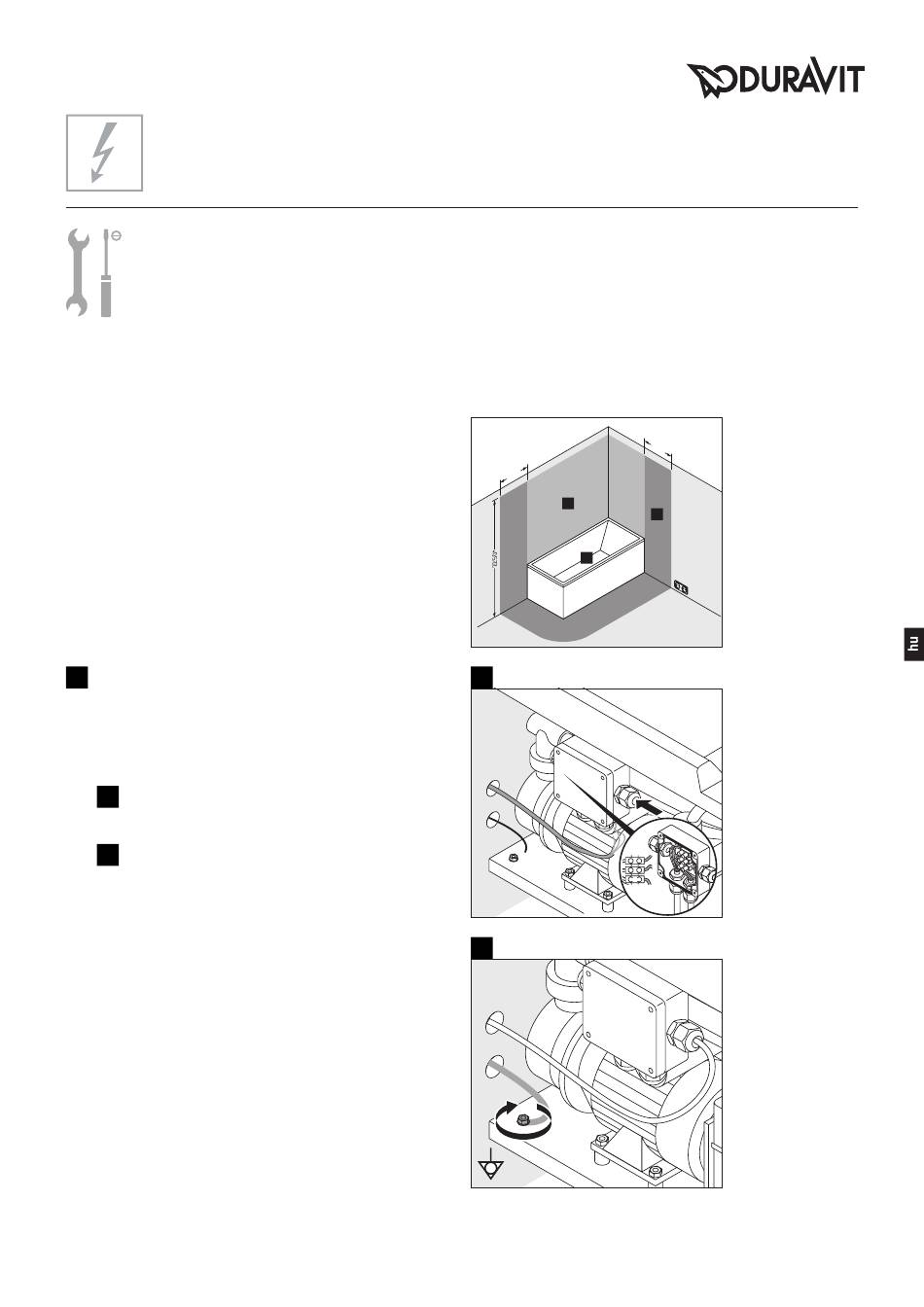

Elektromos telepítési munkák
Áramellátás
Biztosíték
RCD
Előtelepítés
> Rögzített vezeték kialakítása áramellátás céljára:
• külön biztosíték éshibaáram-védőberendezés
(RCD) előkapcsolása
• összes pólust leválasztó főkapcsoló előkapcsolása a
megadott védelmi zónákon (0 - 2) kívül
• Hagyjon kilógni 3000 mm betáp vezetéket
> Potenciálkiegyenlítő vezeték lefektetése:
• Hagyjon kilógni 3000 mm vezetéket
16
Whirl kád csatlakoztatása (16. ábra)
TUDNIVAlÓ! Kerülje a funkcionális zavarokat!
• A vezetékeket ne fogja össze kábelkötözővel.
• A betápláló vezetékeket ne vezesse a vezérlőveze-
tékekkel párhuzamosan.
I
A betápláló vezetékeket csatlakoztassa a
hálózati csatlakozó dobozhoz.
II
A potenciálkiegyenlítő vezetékeket
csatlakoztassa a Whirl kádhoz.
7xxxxx xx x xx xxx0: 50 Hz, 220 - 240 V AC
7xxxxx xx x xx xxx6: 60 Hz, 220 - 240 V AC
I = 16 A
N
I ≤ 30 mA
ΔN
Védelmi zónák DIN VDE 0100-701 szerint
0
6 0
1
0
I
L
N
PE
II
6 0
0
* vagy a
2
legmagasabb
rögzített
zuhanyrózsa/
vízlefolyó
magassága; attól
függően, hogy
melyik magasabb
WH_M_D-Code_Panel_Magnets/16.04.2.
