Монтаж электропроводки
Система электропитания
Защита предохранителем
УЗО
Предмонтажные работы
> Неподвижно закрепите токоподводящий провод в
системе электропитания:
• предварительно включите отдельный предохра-
нитель
и устройство защитного отключения (УЗО)
• предварительно включите разомкнутый на всех
полюсах главный выключатель за пределами за-
данной зоны санитарной охраны (0 - 2)
• Длина видимого участка токоподводящего про-
вода должна составлять 3 000 мм
> Разместите провод выравнивания потенциалов:
• Длина видимого участка провода должна со-
ставлять 3 000 мм
Присоедините гидромассажную ванну (см.
16
Рисунок 16)
ВнИМанИЕ! Избегайте возможных
неисправностей!
• Не связывайте электропроводку кабельными
стяжками.
• Не укладывайте токоподводящий провод па-
раллельно проводу цепи управления.
I
Подсоедините токоподводящий провод к
электросети.
II
Подсоедините провод выравнивания
потенциалов к гидромассажной ванне.
7xxxxx xx x xx xxx0: 50 Гц, 220 - 240 В AC
7xxxxx xx x xx xxx6: 60 Гц, 220 - 240 В AC
I = 16 A
N
I ≤ 30 mA
ΔN

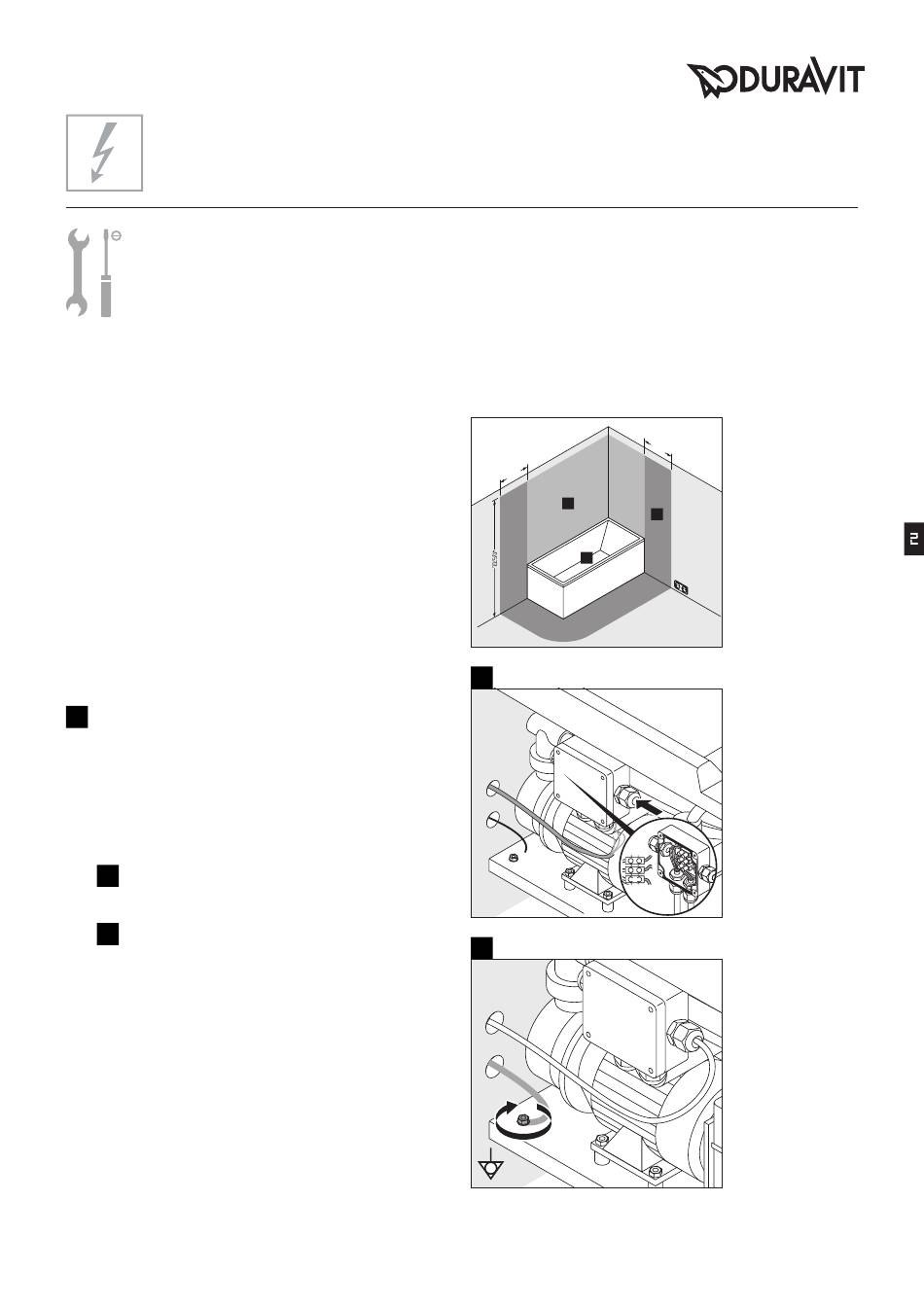

Зоны санитарной охраны по DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
* или расстояние
до самой
2
высокой прочно
закрепленной
душевой лейки
/ выпуска воды;
в зависимости
от того, что
расположено выше
