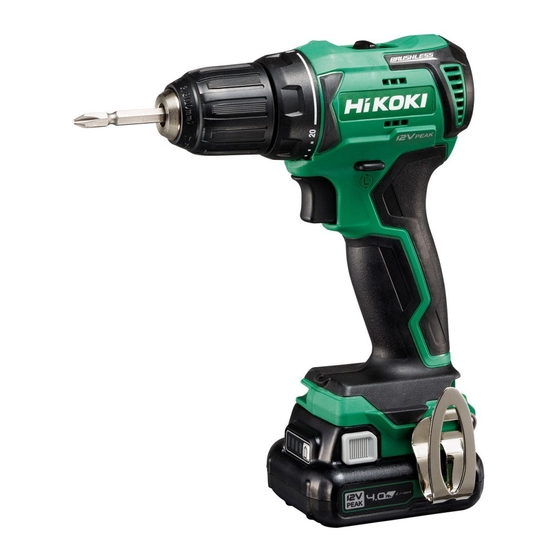

充电式起子电钻 / 冲击起子电钻
Cordless Driver Drill / Impact Driver Drill
DS 12DD
DS12DD
保留备用
Keep for future reference
使用说明书
Handling instructions
DV 12DD
•
DV12DD

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS 12DD and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI DS 12DD

Summary of Contents for HIKOKI DS 12DD

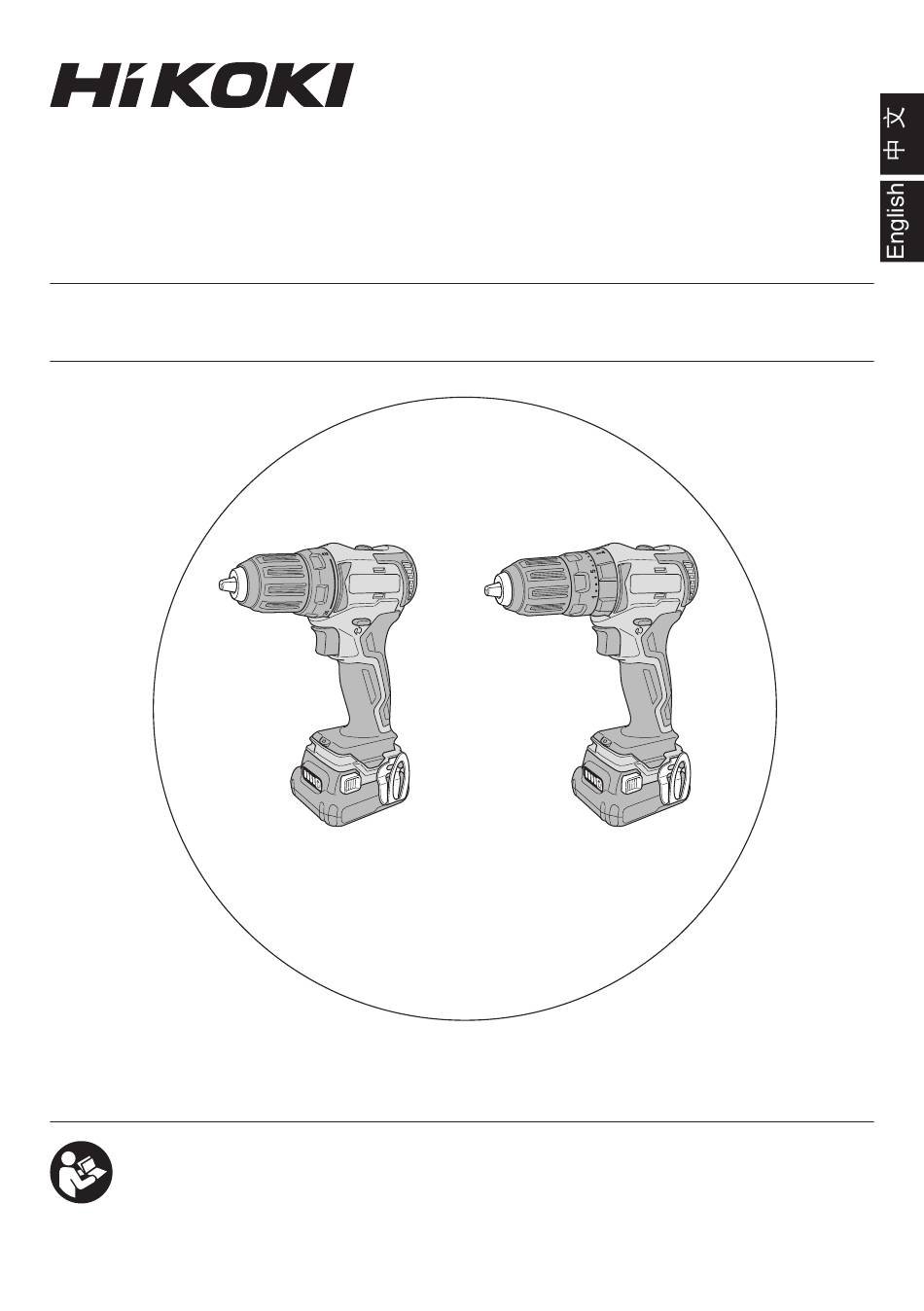

  • Page 1 充电式起子电钻 / 冲击起子电钻 Cordless Driver Drill / Impact Driver Drill DS 12DD DV 12DD • DS12DD DV12DD 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 标准附件............10 充电式起子电钻／冲击起子电钻 用途..............10 安全警告.............5 电池的拆卸／安装法.........11 其它安全警告...........5 充电..............11 锂离子电池使用注意事项......6 作业之前............13 锂离子电池运输..........7 使用方法............14 符号...............7 操作上的注意事项........21 零件名称.............8 维护和检查.............21 规格...............9 选择附件............23 电动工具通用安全警告 警告！ 阅读随电动工具提供的所有安全警告、说明、图示和规定。 不遵照以下所列说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线） 电动具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 杂乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 操作电动工具时，远离儿童和旁观者。 注意力不集中会使你失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的延长线。 适合户外使用的电线将降低电击风险。 f) 如果无法避免在潮湿环境中操作电动工具，应使用带有剩余电流装置 （RCD）保护的电源。 RCD 的使用可降低电击风险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。在连接电源和 / 或电池包、拿起或搬运工具前确保开关处 于关断位置。 手指放在开关上搬运工具或开关处于接通时通电会导致危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要过分伸展。时刻注意立足点和身体平衡。 这样能在意外情况下能更好地控制住电动工具。 f) 着装适当。 不要穿宽松衣服或佩戴饰品。 让你的头发和衣服远离运动部件。 宽松衣服、佩饰或长发可能会卷入运动部件。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用 得当。 使用集尘装置可降低尘屑引起的危险。 h) 不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准...
  • Page 4 中文 e) 维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件 破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理 好电动工具。 许多事故是由维护不良的电动工具引发的。 f) 保持切削刀具锋利和清洁。 维护良好地有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附 件和工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险情况。 h) 保持手柄和握持表面干燥、清洁，不得沾有油脂。 在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。 损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。...

  • Page 5: 充电式起子电钻／冲击起子电钻安全警告

    中文 充电式起子电钻／冲击起子电钻安全警告 <DV12DD> 1. 在进行冲击电钻时要戴好耳罩。 暴露在噪声中会引起听力损伤。 <DS12DD / DV12DD> 1. 在执行切割附件或紧固件会接触到暗线的操作时，通过绝缘的抓紧表面拿住 电动工具。 接触 “带电” 电线的切割附件或紧固件会使电动工具的裸露金属部件 “带电” ， 并可能使操作员遭到电击。 其它安全警告 1. 确保打钻的区域绝对没有任何隐藏的障碍物，包括电线、水管或煤气管道。 钻入上述物体可能导致触电或短路、煤气泄漏或其他可能造成严重事故或人 员受伤的危险。 2. 操作期间，确保紧紧握住工具把手。 3. 固定工件。使用夹紧装置或老虎钳固定工件比手更牢固。 4. 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。 5. 勿让杂质进入电池连结口内。 6. 切勿拆卸电池与充电器。 7. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 8. 请勿将电池丢入火中。 电池受热将会爆炸。 9. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。...

  • Page 6: 锂离子电池使用注意事项

    中文 15. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 ( 螺丝、钉子等 ) 存放在一起。 2.

  • Page 7: 锂离子电池运输

    中文 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 如果导电异物接触到锂离子电池的端子，电池可能 短路，并导致火灾。 电池盖 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及 端子 电池 导线，如铁线和铜线。 插销 ○ 为防止发生短路，应将电池装入工具中或者在 图 1 存放时牢固地插入电池盖，直至看不到通风口。 ( 参照图 1) 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 输出功率 警告！ 2 至 3 位数 告知运输公司，包装内包含一个锂离子电池，告...

  • Page 8: 零件名称

    中文 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 无负荷速度 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告 零件名称 1. 电动工具 模式切换转盘 变速开关 离合器转盘 离合器转盘 变速开关 外壳 导套 导套 外壳 电机 电机 铭牌 铭牌 扳机开关 扳机开关 推钮 推钮 把手 把手 LED 灯 LED 灯 挂钩 挂钩 电池...
  • Page 9 中文 规格 电动工具 DS12DD DV12DD 型式 电压 10.8V－12V 最大 低 0－440/min 空载转速 高 0－1700/min 低 — 0－6600/min 冲击虑 高 — 0－25500/min 砖块 — ( 深度 30mm) 木料 钻孔 29mm ( 厚 18mm) 能力 金属 钢材 ： 10mm ( 厚 1.6mm) 机用螺丝...

  • Page 10: 标准附件

    中文 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表 1 DS12DD DV12DD (2LS) (NN) (2LS) (NN) 充电器 (UC12SL) — — 电池 (BSL1240M) — — 电池盖 — — 盒 用途 <DS12DD> ○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。 ○ 钻各种金属。 ○ 钻各种木料。 <DV12DD> ○ 在砖块和水泥块等上面钻孔。 ○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。 ○...

  • Page 11: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 插销 把手 请先紧抓住把手、然后再推压电池插销以拆下电池 电池 ( 参照图 6)。 注意！ 按 切勿使电池短路。 插入 拉出 2. 电池的安装法 图 6 插入电池时请注意极性 ( 参照图 6)。 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色 （间隔为 1 秒） 。 指示灯 2. 将电池插入充电器。 如 图 7 所示，将电池紧紧地插入充电器。 3.
  • Page 12 中文 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 充电前 闪烁 0.5 秒钟（熄灭 0.5 秒钟） 连续点亮 充电时 点亮 点亮 0.5 秒钟，不点亮 指示灯 充电完成 闪烁 0.5 秒钟（熄灭 0.5 秒钟） （红色） 点亮 1 秒钟，不点亮 电池过热。无法充 过热而等待 闪烁 0.5 秒钟（熄灭 0.5 秒钟） （电池冷却后开始进 行充电） 。 点亮...

  • Page 13: 作业之前

    中文 4. 从电源插座拔下充电器的电源线。 5. 握紧充电器并取出电池。 注 : 充电后，先将电池从充电器中取出，然后妥善保存。 关于新电池的放电。 新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用 时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复 为充电所需的正常时间。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒 钟（熄灭 0.5 秒钟） 。 在此情况下，先让电池冷却下来，然后再充电。 ○ 信号灯呈红色快速闪烁 ( 闪烁间隔为 0.2 秒钟 ) 时，请检查充电器的电池连 接器内是否有异物并加以清除。若没有异物，则可能是电池或充电器发生了...

  • Page 14: 使用方法

    中文 使用方法 放松 1. 钻头的安装和拆卸 导套 (1) 安装钻头 左转导套 ( 从前方看时为逆时针方向 ) 将 其旋松，以打开无键夹盘上的夹子。 当把起子机钻头等插入无键钻机夹盘后， 旋紧 请紧握环，同时右转 ( 从前方看时为顺时 针方向 ) 导套将其旋紧。( 请参照图 8) 图 8 注 : 如果导套在作业中变松，应将其旋得再紧一些。 如果导套被旋得过紧，旋紧力则会变大。 扳机开关 (2) 拆卸钻头 推钮 左转导套 ( 从前方看时为逆时针方向 ) 将其旋 松，然后取出钻头等。( 请参照图 8) 2.
  • Page 15 中文 5. 使用范围和建议 表 5 给出了基于本机机械结构的各种可用工作范围。 表 5 工作 橡胶帽位置 建议 砖块 (DV12DD) 木料 钻孔 用于钻孔。 钢材 铝 机用螺丝 1 － 20 使用与螺丝直径相配的钻头或套筒。 DS12DD 木螺丝 1 － 钻好导孔后使用。 拧紧 机用螺丝 1 － 20 使用与螺丝直径相配的钻头或套筒。 螺丝 DV12DD 1 － 20 木螺丝 钻好导孔后使用。...
  • Page 16 中文 7. 确 认 模 式 切 换 转 盘 和 离 合 器 转 盘 的 位 置 模式切换转盘 标记 ( 请参照图 14、15 和 16) <DV12DD>( 请参照图 14 和 15) 三角标记 起子机、钻机和冲击钻三种模式可以通过 本机中的模式切换转盘的位置来切换。 标记 标记 (1) 当把本机作为起子机使用时，请将模式切 换转盘上的螺钉拧紧标记“ ”与机身外 图...
  • Page 17 中文 ○ 当 拧 紧 / 旋 松 金 属 / 木 头 上 的 螺 丝 或 钻 孔 时， 请 勿 使 用 锤 子 标 记“ ” ( 冲击 + 旋转 )。 否则不仅会降低效率，还可能损坏螺丝或钻机。 ○ 对于 “旋转 ( 只旋转 )” 和 “冲击 ( 冲击 + 旋转 )” 模式， 无需调节离合器转盘。 9.
  • Page 18 中文 注 : 在寒冷环境 (0℃ 以下 ) 中使用电池有时会造成旋紧扭矩变弱以及作业量的 减少。但是，这只是暂时现象，在电池变热后将会恢复正常。 表 6 转速选择 ( 变速开关的位置 ) 离合器转盘 用途 的位置 LOW ( 低速 ) HIGH ( 高速 ) 用于直径在 6mm 用于直径在 6mm 机用螺丝 1-20 以下的螺丝刀。 以下的螺丝刀。 DS12DD 用于公称直径在 用于公称直径在 木螺丝 5.8mm 以下的螺 4.1mm 以下的螺...
  • Page 19 中文 表 7 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为50%－75% 点亮 ； 电池剩余电量为25%－50% 点亮 ； 电池剩余电量不到 25% 闪烁 ； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁 ； 因高温暂停输出从电动工具中取下电池，让电池完全冷 却。 闪烁 ； 因失败或故障暂停输出。电池可能出现故障，请与经销 商联系。 因为电池余量指示因环境温度和电池特性而略有不同，上表仅供参考。 注 : 不要给显示板带来强震或折断它。这会引起麻烦。 14. LED 灯使用方法 拔出开关后，LED 灯将自动点亮工具尖头 部分 ( 图 18)。 LED 灯也具有警示信号功能，在使用期间...
  • Page 20 中文 15. 使用挂钩 挂钩用于在工作时将电动工具挂到腰带上。 注意！ 凹槽 ○ 使用挂钩时，牢固挂好挂钩，以防意外掉落。如 果电动工具掉落，可能造成意外伤害。 ○ 当选择将本工具挂在腰带上时，请确保拆下工具 螺丝 的刀头。 否则将会带来无法预计的伤害。 挂钩 ○ 将挂钩安装牢固。如果安装不牢固，在使用时可 图 19 能造成伤害。 凹槽 (1) 卸下挂钩。 用十字螺丝刀卸下用于固定挂钩的螺丝。( 图 19) (2) 重新装上挂钩并拧紧螺丝。 将挂钩牢固安装到电动工具的凹槽中，拧紧螺丝固定挂 钩。( 图 20) 挂钩 螺丝 图 20 16. LED 灯警示信号 该产品设计出具有保护该工具以及电池的功能。如果在操作期间启动了任何 保护功能，LED 灯将会如表...

  • Page 21: 操作上的注意事项

    中文 操作上的注意事项 连续作业后须让电动工具休息片刻 (1) 电动工具带有温度保护电路以保护马达。 长时间连续作业可能会导致机器温度升高、触发温度保护电路并自动停止作 业。 如果发生这种情况，请让电动工具冷却后再使用。 (2) 在连续进行紧固木螺丝作业后以及在更换电池后，请让本机暂停作业 15 分 钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高，结果 导致烧毁。 维护和检查 1. 检查钻头 钻头应定期检查，如果磨损或破损的钻头会滑脱或降低电机的效率并将其烧 坏，请用新钻头更换已磨损的钻头。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 5. 清理外部 冲击电钻机沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油 或稀释剂，以免塑胶部分溶化。 6. 收藏 冲击电钻机应收藏于温度低于...
  • Page 22 中文 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。...

  • Page 23: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 BSL1240M 10.8V－12V 最大 产品编号 : 983006 电池 十字槽头螺丝刀头 (2 号 ) UC12SL (10.8V－12V 最大) 产品编号 : 374778 充电器 电池盖 产品编号 : 374779 产品编号 : 336471 内托盘 盒...

  • Page 24: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........24 CORDLESS DRIVER DRILL / IMPACT DRIVER DRILL SAFETY WARNINGS ....................27 ADDITIONAL SAFETY WARNINGS ............. 27 CAUTION ON LITHIUM-ION BATTERY ............28 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 30 SYMBOLS ....................30 NAME OF PARTS..................
  • Page 25 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 26 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 27: Cordless Driver Drill / Impact Driver Drill Safety Warnings

    English e) Do not use a battery pack or tool that is damaged or modifi ed. Damaged or modifi ed batteries may exhibit unpredictable behaviour resulting in fi re, explosion or risk of injury. Do not expose a battery pack or tool to fi re or excessive temperature. Exposure to fi...

  • Page 28: Caution On Lithium-Ion Battery

    English Setting up and checking the work environment. Check if the work environment is suitable by following the precaution. Do not allow foreign matter to enter the hole for connecting the battery. Never disassemble the battery and charger. Never short-circuit the battery. Shortcircuiting the battery will cause a great electric current and overheat.
  • Page 29 English If the battery is overheated under overload work, the battery power may stop. In this case, stop using the battery and let the battery cool. After that, you can use it again. Furthermore, please heed the following warning and caution. WARNING In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions.

  • Page 30: Regarding Lithium-Ion Battery Transportation

    English WARNING If a conductive foreign matter enters in the terminal of lithium ion battery, the battery may be shorted, Battery cover causing fi re. When storing the lithium ion battery, obey surely the rules of following contents. Terminals Battery ○...

  • Page 31: Name Of Parts

    English NAME OF PARTS 1. POWER TOOL Mode-switching dial Shift knob Clutch dial Clutch dial Shift knob Housing Sleeve Sleeve Housing Motor Motor Name plate Name plate Trigger switch Trigger switch Pushing button Pushing button Handle Handle LED light LED light Hook Hook Battery...

  • Page 32: Specifications

    English SPECIFICATIONS POWER TOOL Model DS12DD DV12DD Voltage 10.8 V–12 V Peak 0–440 /min No-load speed High 0–1700 /min — 0–6600 /min Impact rate High — 0–25500 /min Brik — 8 mm (Depth 30 mm) Wood Drilling 29 mm (Thickness 18 mm) Capacity Metal Steel: 10 mm...

  • Page 33: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 DS12DD DV12DD (2LS) (NN) (2LS) (NN) Charger (UC12SL) — — Battery (BSL1240M) — — Battery cover — — Case APPLICATIONS <DS12DD>...

  • Page 34: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Hold the handle tightly and push the battery latches to remove the battery (see Fig. 6). CAUTION Latch Never short-circuit the battery. Handle Battery Battery installation Insert the battery while observing its polarities (see Fig.
  • Page 35 English Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does Before not light for 0.5 seconds. Blinks charging (off for 0.5 seconds) While Lights continuously Lights charging Lights for 0.5 seconds. Does Charging not light for 0.5 seconds. Blinks Pilot lamp complete...

  • Page 36: Prior To Operation

    English NOTE The recharging time may vary according to the ambient temperature. In addition, the charge time becomes signifi cantly long in a low temperature environment, but this is not abnormal. Disconnect the charger’s power cord from the receptacle. Hold the charger fi rmly and pull out the battery. NOTE Be sure to pull out the battery from the charger after use, and then keep it.

  • Page 37: How To Use

    English HOW TO USE Sleeve Mounting and dismounting of the bit Loosen Mounting the bit Loosen the sleeve by turning it toward the left (in the counterclockwise direction as viewed from the front) to open the clip on the keyless chuck. After inserting a driver bit, etc., into the keyless drill Tighten chuck, and tighten the sleeve by turning it toward...
  • Page 38 English ○ When a large force is required for operation (operations indicated in the following chart) set the shift knob to “LOW”. If “HIGH” is set and the unit is used, it may cause the motor to burn out or malfunction prematurely. The scope and suggestions for uses The usable scope for various types of work based on the mechanical structure of this unit is shown in Table 5.
  • Page 39 English CAUTION Triangle mark ○ The clutch dial cannot be set between the numbers “1, 5, mark 10 ... 20” or the dot. ○ Do not use with the clutch dial set at the line between the number “20” and the drill mark “ ”.
  • Page 40 English Rotation to Impact changeover (DV12DD) The “Rotation (Rotation only)” and “Impact (Impact + Rotation)” can be switched by aligning the drill mark “ ” or the hammer mark “ ” with the triangle mark on the outer body. ○ To make holes in the metal, wood or plastic, switch to “Rotation (Rotation only)”.
  • Page 41 English 11. For drilling into brick (DV12DD) Excessive pressing force never increases drilling speed. It will not only damage the drill tip or reduce working effi ciency, but could also shorten the service life of drill bit. Operate the impact driver drill within 5 – 20 kg pressing force while drilling into brick. CAUTION ○...
  • Page 42 English 13. Remaining battery indicator (BSL1240M, Remaining battery Remaining battery BSL1225M only) indicator lamp indicator switch You can check the battery’s remaining capacity by pressing the remaining battery indicator switch to light the indicator lamp. (Fig. 17, Table 7) Switch panel The indicator will shut off...
  • Page 43 English 14. How to use the LED light While the switch is pulled, the LED light will automatically light up the tip portion of the tool. (Fig. 18) The LED light also functions as a warning signal that lights up during use. Trigger switch For details, see “16.

  • Page 44: Operational Cautions

    English Table 8 Safeguard Function LED Light Display Corrective Action If the operating with the shift knob set on HIGH, adjust to LOW and On 0.1 second/off 0.5 second Overburden continue operation. Protection Remove the cause of the overburdening. On 0.3 second/off 0.3 second Temperature Allow the tool and battery to Protection...
  • Page 45 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 46: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL1240M 10.8 V–12 V Peak Part Number: 983006 Battery Plus driver bit (No.2) UC12SL (10.8 V–12 V Peak) Part Number: 374778...
  • Page 47 产品中有害物质的名称及含量 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 （Pb） （Hg） （Cd）（Cr (VI)） （PBB） （PBDE） 外壳部件 × ○ ○ ○ ○ ○ 电机部件 × ○ ○ ○ ○ ○ 开关 ○ ○ × ○ ○ ○ 电镀部件（钢叶片等） × ○ ○ ×...
  • Page 48 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号： C99733521 G 发行日期：2021年 7月 中国印刷...
