U-Line H-8343 Assembly

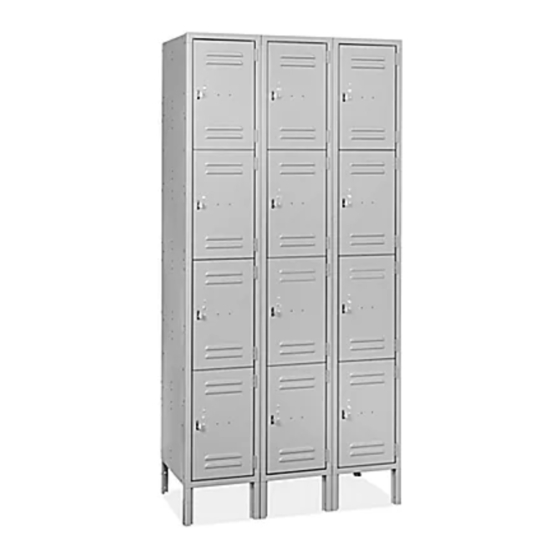

Four tier locker
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H-8343
FOUR TIER LOCKER
PAGE 1 OF 12
1-800-295-5510
uline.com
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
TOOLS NEEDED
8mm Wrench (included)
3/8" Wrench (included)
Phillips Screwdriver
(included)
CAUTION! Some parts may have sharp
edges. Take care when handling to
avoid injury. For your safety, wear work
gloves when assembling.
0321 IH-8343
