7.4

Indication de contamination pendant le mode Marche

8 Structure de données de process
9 Élimination des défauts
8022198.1BXN / 2021-05-26 | SICK
Sujet à modification sans préavis

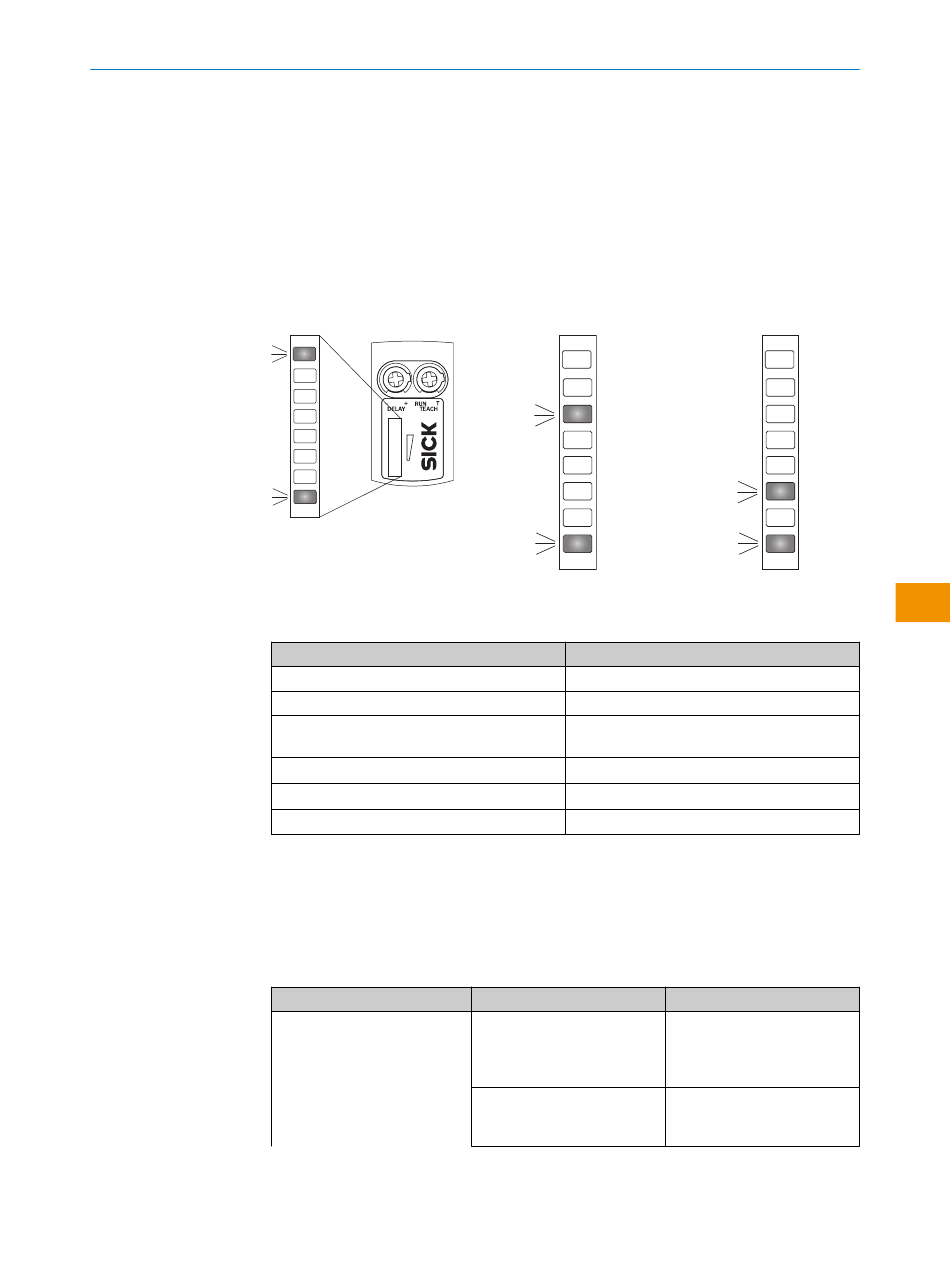

Tableau 39: Indication de contamination
aucune contamination :
→ continuer l'installa‐
tion/utiliser capteur
IO-Link
Données de processus
Bit 0/Type de données
Bit 1/Type de données
Bit 2 ... 15/Description/Type de données
Le tableau Élimination des défauts présente les mesures à appliquer si le capteur ne
fonctionne plus.
Tableau 40: Suppression des défauts
LED / image du défaut
LED jaune ne s'allume pas,
bien que le faisceau lumineux
soit aligné sur le réflecteur et
qu'aucun objet ne se trouve
dans la trajectoire du faisceau
faible contamination :
→ le capteur continue à
fonctionner ;
néanmoins, pour sa per‐
formance optimale, net‐
toyer la lentille frontale,
vérifier l'alignement et
vérifier si le réflecteur est
endommagé.
Cause
Pas de tension ou tension
inférieure aux valeurs limites
Coupures d'alimentation élec‐
trique
N O T I C E D ' I N S T R U C T I O N | RAY10
MISE EN SERVICE
contamination :
→ nettoyer la lentille fron‐
tale du RAY10, vérifier l'ali‐
gnement et vérifier si le
réflecteur est endommagé.
Un nouvel apprentissage
du RAY10 est nécessaire.
RAY10-xxxxxxA00
V1.1
2 octets
Octet 0 : bit 15 ... 8
Octet 1 : bit 7 ... 0
Q / booléen
L1
Q / booléen
L2
[empty]
Mesure
Contrôler l'alimentation élec‐
trique, contrôler tous les bran‐
chements électriques (câbles
et connexions)
S'assurer que l'alimentation
électrique est stable et ininter‐
rompue
