INBETRIEBNAHME
7.4

Anzeige von Verschmutzung im Run-Betrieb

de
8

Prozessdatenstruktur

9 Störungsbehebung
14 B E T R I E B S A N L E I T U N G | RAY10

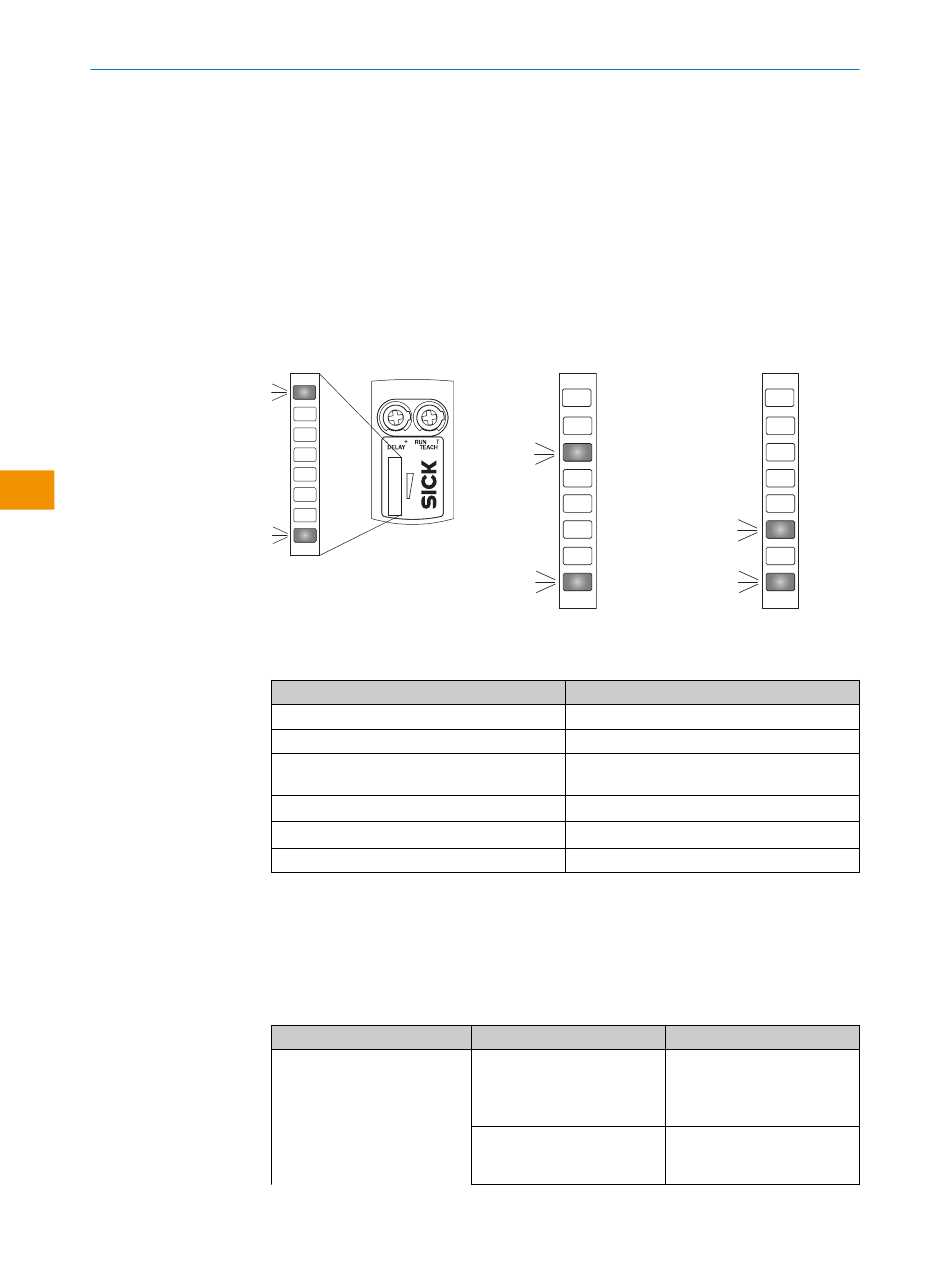

Tabelle 9: Verschmutzungsanzeige
Nicht verschmutzt:
→ Fahren Sie mit der Ein‐
richtung/Verwendung des
Sensors fort
IO-Link
Prozessdaten
Bit 0 / Datentyp
Bit 1 / Datentyp
Bit 2 ... 15 / Beschreibung / Datentyp
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
Tabelle 10: Fehlerbehebung
LED / Fehlerbild
Gelbe LED leuchtet nicht,
obwohl der Lichtstrahl auf den
Reflektor ausgerichtet ist und
kein Objekt im Strahlengang
ist.
Gering verschmutzt:
→ Der Sensor arbeitet
immer noch mit guter Leis‐
tung;
für optimale Leistung soll‐
ten Sie allerdings die
Frontscheibe reinigen, die
Ausrichtung überprüfen
und auch den Reflektor
auf Beschädigungen prü‐
fen.
Ursache
Keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsunterbrechungen
Verschmutzt:
→ Bitte die Frontscheibe
des RAY10 und den
Reflektor reinigen, die Aus‐
richtung überprüfen und
den Reflektor ebenfalls auf
Beschädigungen prüfen.
Ein erneutes Einlernen von
RAY10 ist nicht erforder‐
lich.
RAY10-xxxxxxA00
V1.1
2 Byte
Byte 0: Bits 15... 8
Byte 1: Bits 7... 0
Q / Boolean
L1
Q / Boolean
L2
[empty]
Maßnahme
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
