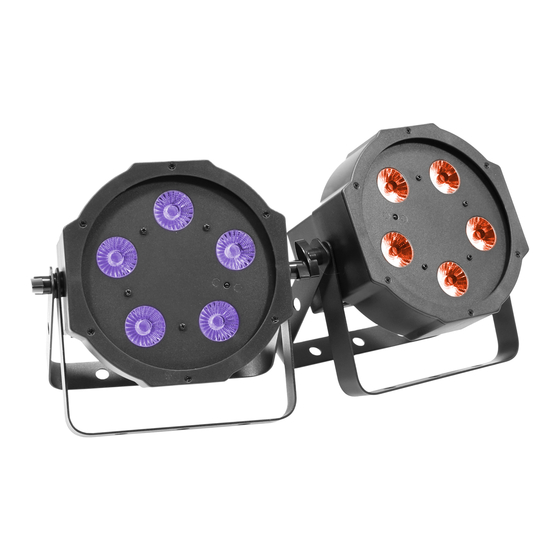

Summary of Contents for BoomToneDJ FLAT PAR
- Page 1 -FLAT PAR- 5 x 5W 4in1...
-
Page 2: Instructions De Sécurité
MODE D’EMPLOI – USER MANUAL Français 1- Instructions de sécurité Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel. WARNING Conservez ce manuel pour une future consultation. Si vous revendez cet appareil, veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur. ... - Page 3 FLAT PAR : 2-Présentation du...
- Page 4 6. DMX input & output : Pour la connexion du câble DMX d’arrivée et de sortie (type XLR 3 broches). 7. Connecteur d’alimentation IN 8. Connecteur d’alimentation OUT pour le repiquage d’un autre FLAT PAR 9. Capteur infra rouge pour la réception du signal de la télécommande 3- Dimensions du FLAT PAR...
- Page 5 4- Caractéristiques techniques Alimentation ：AC100-240V 50/60Hz Fusible：T1AL/250V Sources lumineuses：5 x LED 5W RGB/UV 4 en 1 Angle du faisceau lumineux : 25 degrés Boitier ABS Canaux DMX：4 ou 8 canaux Consommation max : 28W ...
- Page 6 Désactiver récepteur télécommande Infra rouge Mode DMX 4 canaux Addr Mode DMX 8 canaux Slave Slav Mode esclave Réglage de l’intensité de la couleur Rouge rouge en mode manuel de faible (0) à haute (255) Réglage de l’intensité de la couleur verte Vert en mode manuel de faible (0) à...
- Page 7 Le mode Auto ou Son désiré doit alors être sélectionné sur le 1 et sera FLAT PAR dupliqué sur les autres relié entre eux si les autres FLAT PAR sont en mode « SLAV » Utilisation en mode DMX FLATPAR Ce mode permet de contrôler votre...
- Page 8 250~255 Rouge + Vert + Bleu + UV Pas de fonction 10~255 Stroboscope (de lent à rapide） Pas de fonction 10~199 MODE Auto DMX 200~255 MODE Son DMX 0~255 Vitesse MODE Auto - Son（de lent à rapide） Protocole DMX 8 canaux : 0~255 Rouge 0~255...
- Page 9 C. Utilisation avec télécommande IR : Blackout : Allume / Eteint le projecteur Auto : Mode Automatique : AUTO > +/- pour choisir le mode AUTO désiré Sound : Mode détection musicale : SOUND > +/- pour choisir le mode SON désiré Strobe : Pour ajuster la vitesse du STROBE en Mode AUTO ou SON : STROBE >...
- Page 10 6. Mode DMX (Connexion DMX) Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez vous procurer un adaptateur XLR 5 points/3 points. Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon DMX ».
-
Page 11: Dépannage
7- Dépannage FLAT Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil L’appareil ne fonctionne pas du tout. o Vérifiez le cordon d’alimentation et le fusible. o Assurez-vous que votre prise soit bien alimentée. L’appareil ne répond pas ou pas correctement aux commandes DMX. o Vérifiez vos câbles DMX o Vérifiez votre adressage DMX o Essayez un autre contrôleur DMX... -
Page 12: Safety Instructions
English 1- Safety Instructions Please read the instructions carefully which includes important information about the installation, operation and maintenance. WARNING Please keep this User Manual for future consultation. If you sell the fixture to another user, be sure that they also receive this instruction booklet. ... - Page 13 2. FLAT PAR Description...
- Page 14 2: MENU: Select functions 3: UP: Increase parameter 4: DOWN: Decrease parameter 5: ENTER: Enter submenu 6: DMX In & Out 7: Input Power connector 8: Output Power connector 9: Infrared receiver to receive signal from IR remote 3- FLAT PAR Dimension...
-
Page 15: Technical Specifications
DMX Channels：4 or 8 DMX channels selectable ：L 175 × l 175 × H 107mm Dimensions Gross Weight：1.0 kg This BoomToneDJ fixture is complying with European standards : EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU. 5- Menu Description Mode Program... - Page 16 0~255 Blue 0~255 Green Blue Red + Green Red + Blue Red + UV Color Green + Blue Green + UV Blue + UV Red + Green + Blue Red + Green + UV Red + Blue + UV Green + Blue + UV Red + Green + Blue + UV Dimming dim 1—dim9...
- Page 17 C. By IR remote controller: BLACK OUT Mode 1. Press BLACK OUT off existing modes, Press BLACK OUT return the last modes. AUTO Mode Automatic mode will enable you to run the automatic programs on the product. To turn on Automatic mode: 1.
- Page 18 2. Press <+> or <–> to either increase or decrease the speed of the program. SENSITIVITY Mode To adjust sound sensitivity for in Sound-Active mode 1. Press <SENSITIVITY> on the IRC. 2. Press <+> or <–> to either increase or decrease sound sensitivity. DMX/% Mode To enable DMX or disable DMX on the product Manual Mode...
- Page 19 230~239 Red + Blue + UV 240~249 Green + Blue + UV 250~255 Red + Green + Blue + UV No function 10~255 LED Strobe（From slow to fast） No function 10~199 Auto DMX 200~255 Sound DMX DMX Auto / DMX Sound Program Speed（From 0~255 slow to fast）...
- Page 20 6. DMX 512 Connection The DMX 512 is widely used in intelligent lightings and with a maximum of 512 channels. If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable. At last unit, the DMX cable has to be terminated with a terminator.
-
Page 21: Troubleshooting
7. Troubleshooting Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting: The fixture does not work, no light o Check the connection of power and main fuse. o Measure the mains voltage on the main connector. ... - Page 22 Importé par / Imported by MSC Distribution 9, Avenue Camille Flammarion 91630 Avrainville / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62...
