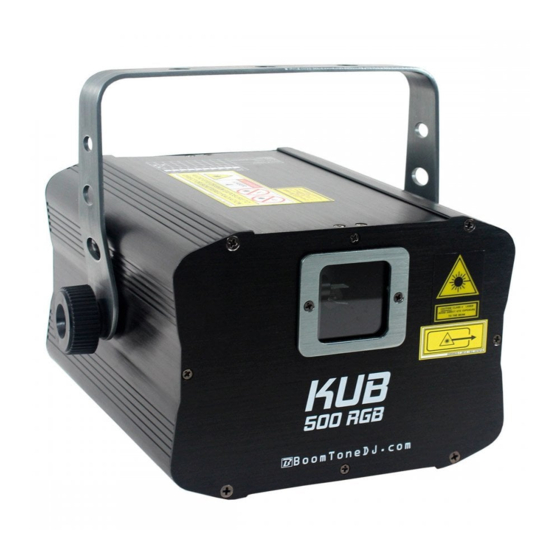

- Page 1 - KUB 500 RGB- Animation RGB LASER LASER RGB d’animation MODE D’EMPLOI – USER MANUAL...
-
Page 2: Instructions De Sécurité
Français 1- Instructions de sécurité Avant d’utiliser votre matériel, nous vous recommandons de lire WARNING l’ensemble des instructions de ce manuel. ATTENTION ! LASER de classe 4 Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement dans le faisceau. Radiations LASER visibles et invisibles. - Page 3 Conservez ce manuel pour une future consultation. Si vous revendez cet appareil, veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur. Déballez entièrement l’appareil ainsi que tous ses accessoires. Vérifiez qu’il n’y a aucun dommage et que l’appareil se trouve en parfait état. ...
- Page 4 doit se faire dans un local ou dans un lieu réservé à cet usage, clos ou délimité. Les accès des locaux et leurs ouvertures vers l'extérieur ne doivent pas être situés dans l'axe d'un faisceau direct. Le sol doit être libre d'obstacles. Les causes de réflexion et de diffusion accidentelles de faisceaux laser doivent être supprimées (vitres mal placées, meubles ou objets présentant des faces polies).
- Page 5 Il est interdit d’utiliser cet appareil pour tout autre usage que celui pour lequel il est destiné. Le fabricant et le distributeur ne sont pas responsables des dommages causés par les LASER BoomtoneDJ. L’utilisateur est responsable de l’utilisation et du respect de la réglementation NF EN 60825-1:2014.
- Page 6 KUB 500 RGB 2- Présentation du 1 Ajustement des fonctions du LASER par boutons « Dip Switch » voir plus bas pour les détails. 2 Ajustement de l’angle de diffusion du LASER 3 Ajustement de la sensibilité du micro pour la détection sonore 4 Clé...
-
Page 7: Caractéristiques Techniques
3- Caractéristiques techniques Sources lumineuses : Diode LASER 650nm puissance 200 mW, 532nm puissance 80mW, 450nm puissance 300mW Puissance du faisceau laser en sortie : 572.3 mW Classe 4 Couleurs : Rouge 650nm, Bleue 450nm, Vert 80mW ... -
Page 8: Dip Switch
Utilisation et dispositifs de sécurité de l’appareil. Cet appareil est équipé de dispositifs de sécurité obligatoires par la norme EN60825-1 LVD n°2006/95/CE. en application de la Directive Européenne -Led : Avertisseur d’émission. Voyant lumineux d’indication de présence de faisceau laser. Si ce voyant est allumé, cela signifie qu’il y a une émission du faisceau laser en face avant de l’appareil. - Page 9 5- Utilisation en mode DMX Pour une utilisation en mode DMX, vous devez assigner une adresse DMX à chaque appareil que vous souhaitez contrôler. Cette adresse est définie grâce aux DIP Switchs 1 à Sélectionnez le DIP Switch 10 sur ON pour passer en mode DMX, puis adressez l’appareil avec les DIP Switch 1 à...
- Page 10 0-128 Déplacement Haut/Bas 129-255 Vitesse Haut/Bas 0-63 Taille du Pattern 64-128 Taille auto de grand à petit Taille du Pattern 129-192 Taille auto de petit à grand 193-255 Zoom CH10 Dessin 0-255 Mode Dessin 0-127 Vitesse du Scan CH11 Control 128-255 Effet Points CH12...
-
Page 11: Dépannage
6-Dépannage Il n’y a pas de maintenance ou de réparation possible sur cet appareil. Aucune pièce ne peut être remplacée par l’utilisateur. En cas de panne, contactez votre revendeur. NE PAS OUVRIR L’APPAREIL Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil : ... - Page 12 English 1- Safety Instructions WARNING Please read the instructions carefully which include important information about the installation, operation and maintenance. WARNING ! Visible laser radiation. Avoid eye and skin exposure to direct or scattered radiation ! Class 4 LASER product EN 60825-1 : 2014 Very high level light output.
- Page 13 LASER light can cause permanent eye injuries if eyes are exposed to the laser light. Disconnect main power before servicing and maintenance. Maximum ambient temperature is : 40℃. Don’t operate it when the temperature is higher than this. ...
- Page 14 If the laser is operated in a situation where health or property injury may occur, operation MUST be stopped immediately! Manufacturer and distributors are not responsible for any damages caused by use of BoomtoneDJ lasers. User is responsible for applying conditions according...
-
Page 15: Unit Description
2- Unit Description 4- 1 Dipswitches : function selector (for details, see below). 5- 2 Size of the projection 6- 3 Microphone sensitivity adjustment for sound control mode 7- 4 Keylock 8- 5 Microphone for sound control mode 9- 6 DMX 512 IN & OUT connectors 10- 7 Fuse and power cable connector 11- 8 LED 12- 9 INTERLOCK connector... -
Page 16: Technical Specifications
Laser Consumption: 50W max Weight: 2.5 kg The KUB Series from BoomtoneDJ benefit from the ATS Technology, to prevent dust and fog inside the fixture. This advanced cooling system ensure full power of the LASER light for long term. -
Page 17: Dip Switches
Security Utilisation et dispositifs de sécurité de l’appareil. LVD n°2006/95/CE In application of the European directive , this fixture has several security systems. -Led : This light in “ON” when the laser beam is operate. -Key « Lock » : This key can be sued to control access to the laser beam radiation . If you need to lock the lasrer function, and stop the laser radiation, turn this key to the “lock”... -
Page 18: Dmx Mode
5- DMX Mode When using a universal DMX controller to control the chain of units, you have to set DMX address by Dip switches from 1 to 9. For DMX control, select the DIP SWITCH 10 “ON”, and then select your DMX address with DIP SWITCHES 1 to 9. - Page 19 Pattern left and right rotation angle 0～127 Pattern left and right selection reverse rotation Pattern left and right reverse rotation 128~255 speed (from slow to fast) Pattern up and down rotation angle 0～127 selection Pattern up and down reverse rotation Pattern up and down reverse rotation 128~255 speed adjustment(from slow to fast)
-
Page 20: Troubleshooting
adapter-cable. At last unit, the DMX cable has to be terminated with a terminator. Solder a 120 ohm 1/4W resistor between pin 2(DMX-) and pin 3(DMX+) into a 3-pin XLR-plug and plug it in the DMX-output of the last unit. Connect the unit together in a ‘daisy chain’... -
Page 21: Fixture Cleaning
o Check the LED for the response of the master/ slave mode signal. No response to the sound o Make sure the fixture does not receive DMX signal. o Check microphone to see if it is good by tapping the microphone. 7. - Page 22 Importé par / Imported by BoomtoneDJ – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62...
