Summary of Contents for BoomToneDJ PAR IP 18 RGB 3

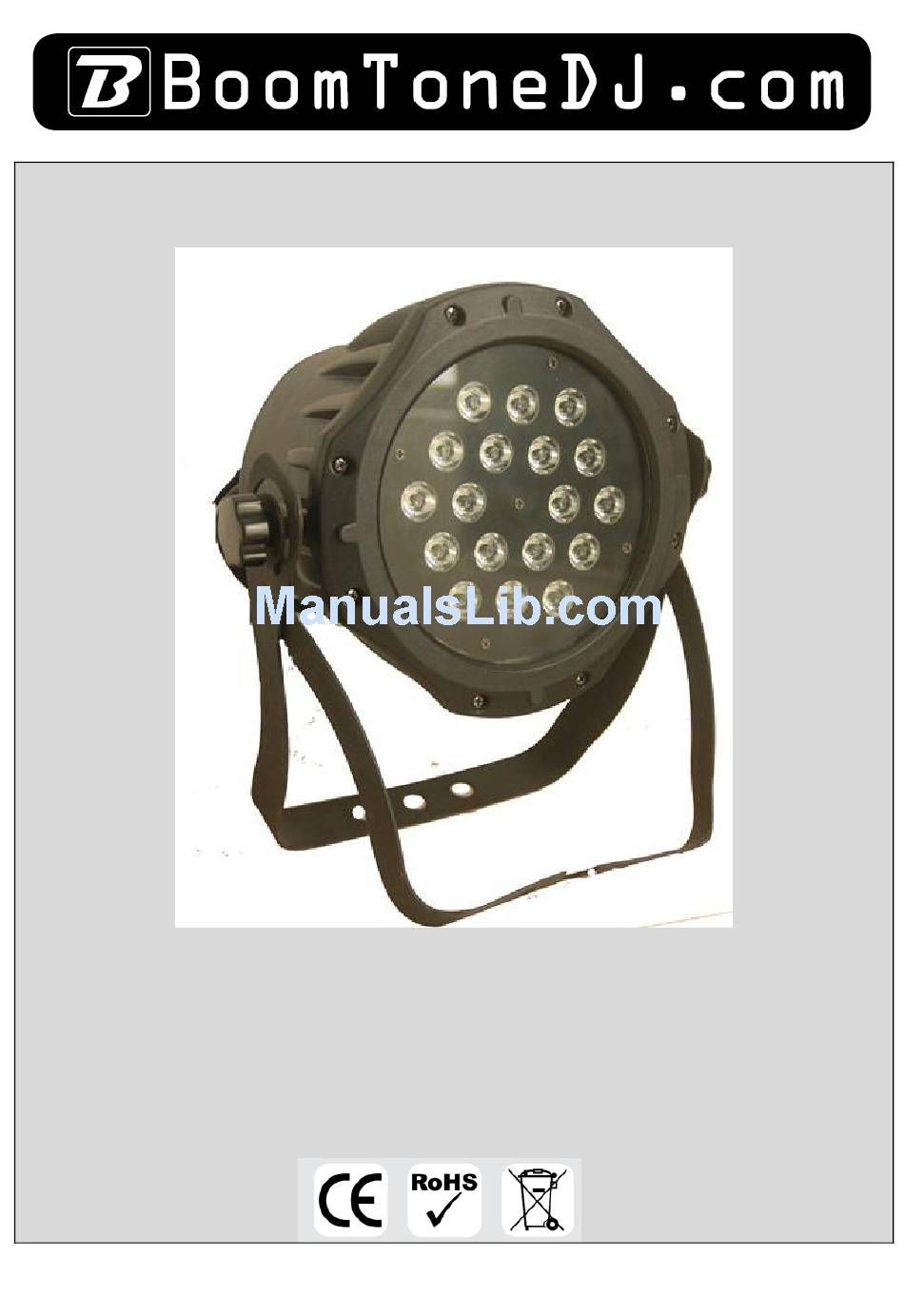

- Page 1 -PAR IP 18 RGB 3- 18 x LED 3W- RGB...
-
Page 2: Instructions De Sécurité
être immergé. Ne pas regarder directement le faisceau lumineux. Cet appareil PAR IP 18 RGB 3 doit être installé avec un crochet solide et de dimension adéquate au poids supporté. L’appareil doit être vissé au crochet et serré... -
Page 3: Caractéristiques Techniques
2-Présentation du PAR IP 18 RGB 3 Ce projecteur BoomtoneDJ PAR IP 18 RGB 3 est un PAR à LED pouvant être utilisé en milieu humide ou sous la pluie grâce à son indice de protection IP65. Boutons : MENU Pour accéder aux fonctions. -
Page 4: Sélection Du Mode De Fonctionnement
Adressage DMX A001-A512 A. Utilisation en mode AUTO ou SON avec fonction Maître/Esclave. PAR IP 18 RGB 3 En MODE Maître /Esclave , le 1er commande les suivants. Ce mode est très pratique lorsqu’il vous faut faire une installation rapide avec un résultat immédiat. - Page 5 Protocole DMX: Mode/Canal Valeur Fonction LEDs Rouges 0-255 Rouge ( 0-OFF , 255-100% Rouge ) LEDs Vertes 0-255 Vert ( 0-OFF , 255-100% Vert ) LEDs Bleues 0-255 Bleu ( 0-OFF , 255-100% Bleu ) Intensité générale 0-255 Intensité 0 à 100% Shutter, strobe: 0-255 Effet Strobe de lent à...
- Page 6 être contrôlé par le contrôleur DMX. ( voir tableau ci-dessus ). 6- Dépannage Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil PAR IP 18 RGB 3. L’appareil ne fonctionne pas du tout. o Vérifiez le cordon d’alimentation et le fusible.
-
Page 7: Entretien
7- Entretien Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet entretien régulier est très important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également nécessaire. -
Page 8: Safety Instructions
English 1- Safety Instructions Please read the instructions carefully which includes important information about the installation, operation and maintenance. WARNING Please keep this User Manual for future consultation. If you sell the fixture to another user, be sure that they also receive this instruction booklet. ... -
Page 9: Unit Description
2- Unit Description The BoomtoneDJ PAR IP 18 RGB 3 is a fixture that can be used under high humidity conditions and moist environments. Buttons: 1. MENU To go forward in the selected functions or go back the last layer menu 2. - Page 10 4- Menu Manual adjustment of red color from dark R000-R255 to bright Manual adjustment of green color from G000-G255 dark to bright STAT Manual adjustment of blue color from dark B000-B255 to bright Manual adjustment of strobe from slow to S000-S255 quick Full color gradual change from slow to...
- Page 11 DMX Protocole : Mode/Channel Value Function Red LED 0-255 Red ( 0-Black , 255-100% Red ) Green LED 0-255 Green ( 0-Black , 255-100% Green ) Blue LED 0-255 Blue ( 0-Black , 255-100% Blue ) Dimmer intensity: 0-255 Intensity 0 to 100% Shutter, strobe: 0-255 Strobe effect slow to fast...
- Page 12 5. DMX 512 Connection The DMX 512 is widely used in intelligent lightings and with a maximum of 512 channels. If you using a controller with 5 pins DMX output, you need to use a 5 to 3 pin adapter-cable. At last unit, the DMX cable has to be terminated with a terminator.
-
Page 13: Troubleshooting
6. Troubleshooting Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting: The fixture does not work, no light o Check the connection of power and main fuse. o Measure the mains voltage on the main connector. ...
