FOR-A MV-42HS Quick Setup Manual

MV-42HS
セットアップガイド
接続
REF IN
ANALOG COMPOSITE IN 1～4
（HD-SDI 出力信号
(ビデオカメラなどを接続し、アナログ
を同期させる場合、
コンポジット信号を入力します。)
外部同期信号を
入力します。）
MV-42AI
RS-232C 3
オプション
（制御 PC に接続し、
コマンドプロトコルを
使用してリモート制御
RS - 232C ANALOG COMPOSITE IN
1 2 3
します。）
1 2 3
PC 4
HD / SD - SDI IN
3
HD/SD-SDI IN 1～4
（ビデオカメラなどを接続し、HD/SD-SDI 信号
を入力します。信号を自動認識します。）
セットアップ手順
command
protocols.)
MV-42HS に AC アダプタで電源を供給してください。(DC コード抜け止め具でコードを固定します。)
1)
※通電すると ON になります。ON/OFF スイッチはありません。
SDI モニタまたは DVI モニタを接続します。
2)
ビデオカメラなどの入力信号を HD/SD-SDI IN､ANALOG COMPOSITE IN コネクタに接続してください。
3)
※アナログコンポジット信号を使用する場合は、メニュー[SYSTEM 2/2]>[INPUT]で入力ソースの設定を切
換えます。
コマンドプロトコルで制御する PC を RS-232C ストレートケーブルで接続します。
4)
タリー入力等をするスイッチャ等を接続します。
5)
リモート制御に使用する PC の LAN コネクタと LAN ケーブルで接続します。
6)
※PC と MV-42HS を直結する場合はクロス、ハブを介して接続する場合は、ストレートの LAN ケーブルを
使用してください。
BB 信号または 3 値シンクを入力してください。
7)
時刻表示に使用するタイムコードを入力してください。
8)
モニタに映像が出力されなかったら！
初めてモニタに接続したときや、モニタを変更したときなどで、モニタが現在の
出力フォーマットに対応していないために映像が出力されない場合、出力フォー
マットを切換えて確認することができます。 工場出荷時設定では 1080/59.94i です。
1～4 のいずれかのボタンを押しながら電源を ON にすると、各ボタンに対応した
出力フォーマットで出力され、モニタ画面上に出力フォーマットの情報が表示さ
れ、以降の起動時は設定した出力フォーマットで出力します。
梱包品：MV-42HS：1、CD-ROM：1 (取扱説明書)
その他のオプション：
MV-42AI（本体組込み）
MV-42IF/IFA（本体組込み）
AC アダプタ（AC コード、抜け止め具含む）
ラック取付金具
LTC IN LAN
（制御 PC に接続し、コマンドプロトコ
（日時表示の、時間
ルを使用してリモート制御します。）
表示を同期させるた
め の タ イ ム コ ー ド を
PC
入力します。）
REMOTE/TALLY
7 8
（スイッチャ、ルータ等
を接続し、GPI としてタ
6
MV-42IF/IFA
リー入力（赤・緑の 2
LAN
オプション
色）やリモート制御に
5
使用します。）
REMOTE / TALLY
REF IN LTC IN
4
1
LAN
4
DC12V IN
HD-SDI OUT DVI-D OUT
SER. NO.
2 2
HD-SDI OUT DVI-D OUT
（映像を出力する SDI （映像を出力する DVI
モニタを接続します。） モニタを接続します。）
ボタン
SDI モニタまたは DVI モニタは、1920 x
1080 (59.94 or 50)のインターレース信
号もしくは、1280 x 720 (59.94 or 50)
のプログレッシブ信号の受けられるも
のを用意してください。

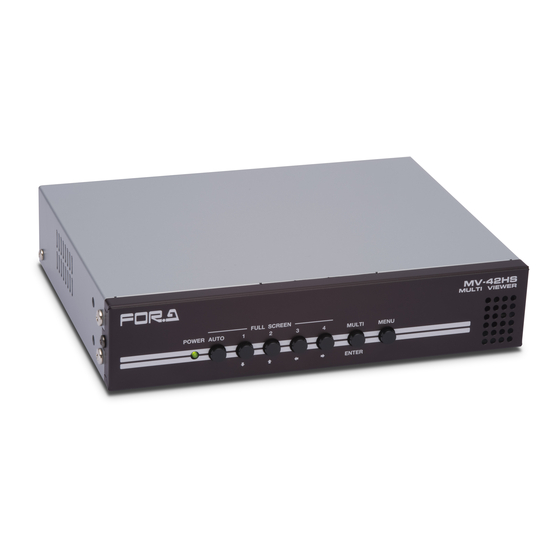

前面パネル
POWER
LED
AC アダプタ
AUTO ボタン
別売品 （1～4 チャネルの映像を
順番に 1 画面表示させま
す。）
AC コード
別売品
1 画面を表示する
チャネルを 1 画面映像で表示するときには、1～4 のいずれかのボタンを押します。
AC アダプタの DC コ
例えば、チャネル 3 の映像が見たいときには 3 を押して映像を表示します。
ード は抜け 止め具で
固定します。
※入力信号のないチャネルは、黒画面を表示します。
1 画面を自動で切換える
AUTO ボタンを押すと自動的にチャネル 1～4 の映像を切換えて順番に 1 画面表示します。入力のないチ
ャネルは飛び越し、次のチャネルを表示します。1～4 ボタンまたは MULTI ボタンを押すと自動切換え
動作を終了します。
※映像の切換え時間の設定はメニュー画面の[AUTO SEQUENCE TIME]により行います。
分割画面を表示する
分割画面を表示する場合、MULTI ボタンを押します。
※入力信号のないチャネルは、黒画面を表示します。
※4 分割・2 分割の設定はメニュー画面の[MULTI CH SCREEN SETUP]の[DISPLAY TYPE]、またはコマン
ドにより行います。
出力解像度 モニタ表示
1080/59.94i 1080/59.94i OUTPUT
1
1080/50i 1080/50i OUTPUT
2
720/59.94p 720/59.94p OUTPUT
3
720/50p 720/50p OUTPUT
4
MULTI ボタン
1～4（1 画面表示）ボタン
（分割画面表示に切換 MENU ボタン
（各番号のチャネルの信号
えます。） （約 2 秒長押しするとメニ
を 1 画面表示します。）
ュー画面が開きます。）
FULL SCREEN
POWER AUTO 1 2 3 4 MULTI MENU
ENTER
ENTER ボタン
矢印ボタン
（メニュー操作で、値の確定やサブメニューへ
（メニュー画面表示時 1～4 ボタン
の移動に使用します。また、ENTER ボタンを
は矢印ボタンとなり、メニューの移
押しながら矢印ボタンで値を変更すると 10 ま
動、値の変更に使用します。）
たは 100 ずつ値を変えることができます。）
使用上の注意
⚫ 指定電圧以外の電源電圧は使用しないでください。
⚫
電源コードのプラグおよびコネクタはしっかりと差し込んでください。
⚫ 内部設定を行う場合は必ず電源を切ってから操作してください。
⚫
パネルやカバーを外したままで保管や使用をしないでください。
⚫ 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。火災や感電の原因に
なることがあります。
⚫ 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切り、電源コードや接
続コードを抜いて内部から取り出すか、販売代理店、サービスセンターへご相談ください。
⚫ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切り、販売代理店、
サービスセンターまでご連絡ください。
MV - 42HS
MULTI VIEWER
