FOR-A MV-42HS Quick Setup Manual

MV-42HS
セットアップガイド

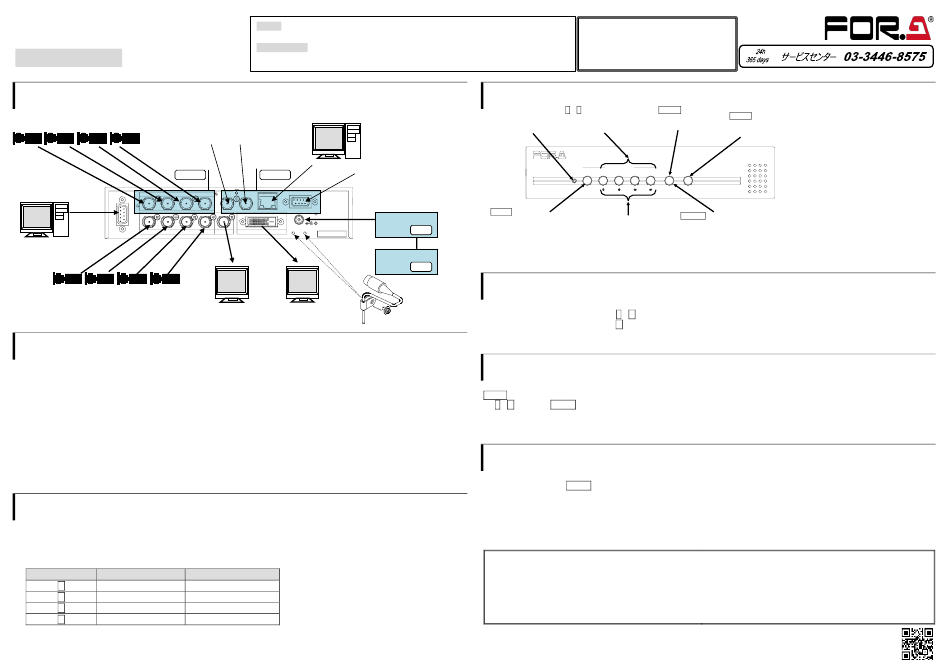

接続
ANALOG COMPOSITE IN 1～4
REF IN
(ビデオカメラなどを接続し、アナログコンポジッ
(HD-SDI 出力信号を同
ト信号を入力します。)
期させる場合、外部同
期信号を入力します。)
MV-42AI
3
RS-232C
オプション
（制御 PC に接続し、コ
マンドプロトコルを使用し
てリモート制御します。）
RS - 232C ANALOG COMPOSITE IN
1 2 3
1 2 3
PC
4
HD / SD - SDI IN
3
HD/SD-SDI IN 1～4
(ビデオカメラなどを接続し、3G/HD/SD-SDI 信号を入
力します。信号を自動認識します。)
セットアップ手順
1) MV-42HS に AC アダプターで電源を供給してください。(DC コード抜け止め具でコードを固定します。)
※ 通電すると ON になります。ON/OFF スイッチはありません。
2) SDI モニターまたは DVI モニターを接続します。
3) ビデオカメラなどの入力信号を HD/SD-SDI IN､ANALOG COMPOSITE IN コネクターに接続してください。
※ アナログコンポジット信号を使用する場合は、メニュー[SYSTEM 2/2]>[INPUT]で入力ソースの設定を切換えます。
4) コマンドプロトコルで制御する PC を RS-232C ストレートケーブルで接続します。
5) タリー入力等をするスイッチャー等を接続します。
6) リモート制御に使用する PC の LAN コネクターと LAN ケーブルで接続します。
※ PC と MV-42HS を直結する場合はクロス、ハブを介して接続する場合は、ストレートの LAN ケーブルを使用してください。
7) BB 信号または 3 値シンクを入力してください。
8) 時刻表示に使用するタイムコードを入力してください。
モニターに映像が出力されなかったら！
初めてモニターに接続したときや、モニターを変更したときなどで、モニターが現在の出力フォーマットに対応していないために映像が出力されない場合、出力フ
ォーマットを切換えて確認することができます。工場出荷時設定では 1080/59.94i です。1～4 のいずれかのボタンを押しながら電源を ON にすると、各ボタン
に対応した出力フォーマットで出力され、モニター画面上に出力フォーマットの情報が表示され、以降の起動時は設定した出力フォーマットで出力します。
ボタン 出力解像度
1 1080/59.94i
2 1080/50i
3 720/59.94p
4 720/50p
MV42HS_SETUPGUIDE-J-3.DOCX
梱包品
MV-42HS (1)、CD-ROM (1)、セットアップガイド(本書)
その他オプション
MV-42AI (本体組込み)、MV-42IF/IFA (本体組込み)、AC アダプター (1)、ラック取付金具
LTC IN
(日時表示の、時間表示
LAN
を同期させるためのタイム
(制御 PC に接続し、コマンドプロトコルを使
コードを入力します。)
PC
用してリモート制御します。)
7 8
6
MV-42IF/IFA REMOTE/TALLY
(スイッチャー、ルーター等を接続し、
オプション
LAN GPI としてタリー入力 (赤・緑の 2 色)
5
やリモート制御に使用します。)
REMOTE / TALLY
REF IN LTC IN
4
1
LAN
4
DC12V IN
HD-SDI OUT DVI-D OUT
SER. NO.
2 2
HD-SDI OUT DVI-D OUT
(映像を出力する DVI モニ
(映像/音声を出力する
SDI モニターを接続します。) ターを接続します。)
モニター表示
1080/59.94i OUTPUT
1080/50i OUTPUT
720/59.94p OUTPUT
720/50p OUTPUT

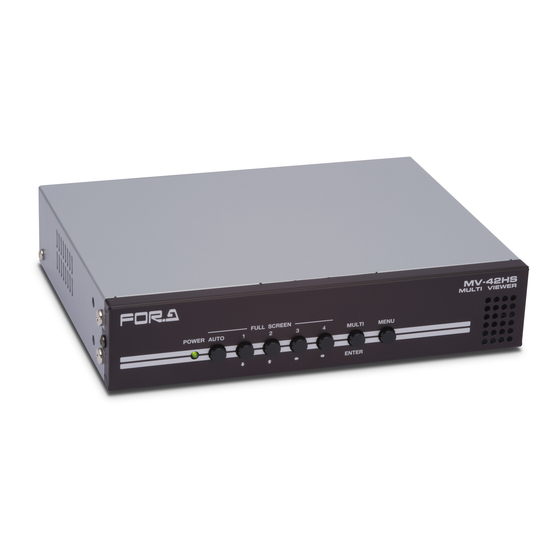

前面パネル
POWER LED
AUTO ボタン
AC アダプター
(1～4 チャネルの映像を順番
に 1 画面表示させます｡)
別売品
AC コード
別売品
1 画面を表示する
チャンネルを 1 画面映像で表示するときには、1～4 のいずれかのボタンを押します。
AC アダプターの DC コードは
抜け止め具で固定します。 例えば、チャンネル 3 の映像が見たいときには 3 を押して映像を表示します。
※ 入力信号のないチャネルは、黒画面を表示します。
1 画面を自動で切換える
AUTO ボタンを押すと自動的にチャンネル 1～4 の映像を切換えて順番に 1 画面表示します。入力のないチャンネルは飛び越し、次のチャンネルを表示しま
す。1～4 ボタンまたは MULTI ボタンを押すと自動切換え動作を終了します。
※ 映像の切換え時間の設定はメニュー画面の[AUTO SEQUENCE TIME]により行います。
分割画面を表示する
分割画面を表示する場合、MULTI ボタンを押します。
※ 入力信号のないチャンネルは、黒画面を表示します。
※ 4 分割・2 分割・4K ダウンコンバート表示の設定はメニュー画面の[MULTI CH SCREEN SETUP]の[DISPLAY TYPE]、またはコマンドにより行いま
す。
使用上の注意
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
・ 電源コードのプラグおよびコネクターはしっかりと差し込んでください。
・ 内部設定を行う場合は必ず電源を切ってから操作してください。
・ パネルやカバーを外したままで保管や使用をしないでください。
SDI モニターまたは DVI モニターは、1920 x
1080 (59.94 or 50)のインターレース信号もし
くは、1280 x 720 (59.94 or 50) のプログレッ
シブ信号の受けられるものを用意してください。
1～4(1 画面表示)ボタン MULTI ボタン
MENU ボタン
(各番号のチャンネルの信号を 1 (分割画面表示に
(約 2 秒長押しするとメニュー画面が
画面表示します。) 切換えます。)
開きます｡)
MULTI VIEWER
FULL SCREEN
POWER AUTO 1 2 3 4 MULTI MENU
ENTER
矢印ボタン
ENTER ボタン
(メニュー画面表示時 1～4 ボタンは矢
(メニュー操作で、値の確定やサブメニューへの移動に使用しま
印ボタンとなり、メニューの移動、値の変
す。また、ENTER ボタンを押しながら矢印ボタンで値を変更
更に使用します。) すると 10 または 100 ずつ値を変えることができます。)
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。
火災や感電の原因になることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切
り、電源コードや接続コードを抜いて内部から取り出すか、販売代理店、サ
ービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切
り、販売代理店、サービスセンターまでご連絡ください。
メールアドレスを登録すると、取扱説明書／各種資料がダウンロードできます。
MV - 42HS
https://www.for-a.co.jp/
