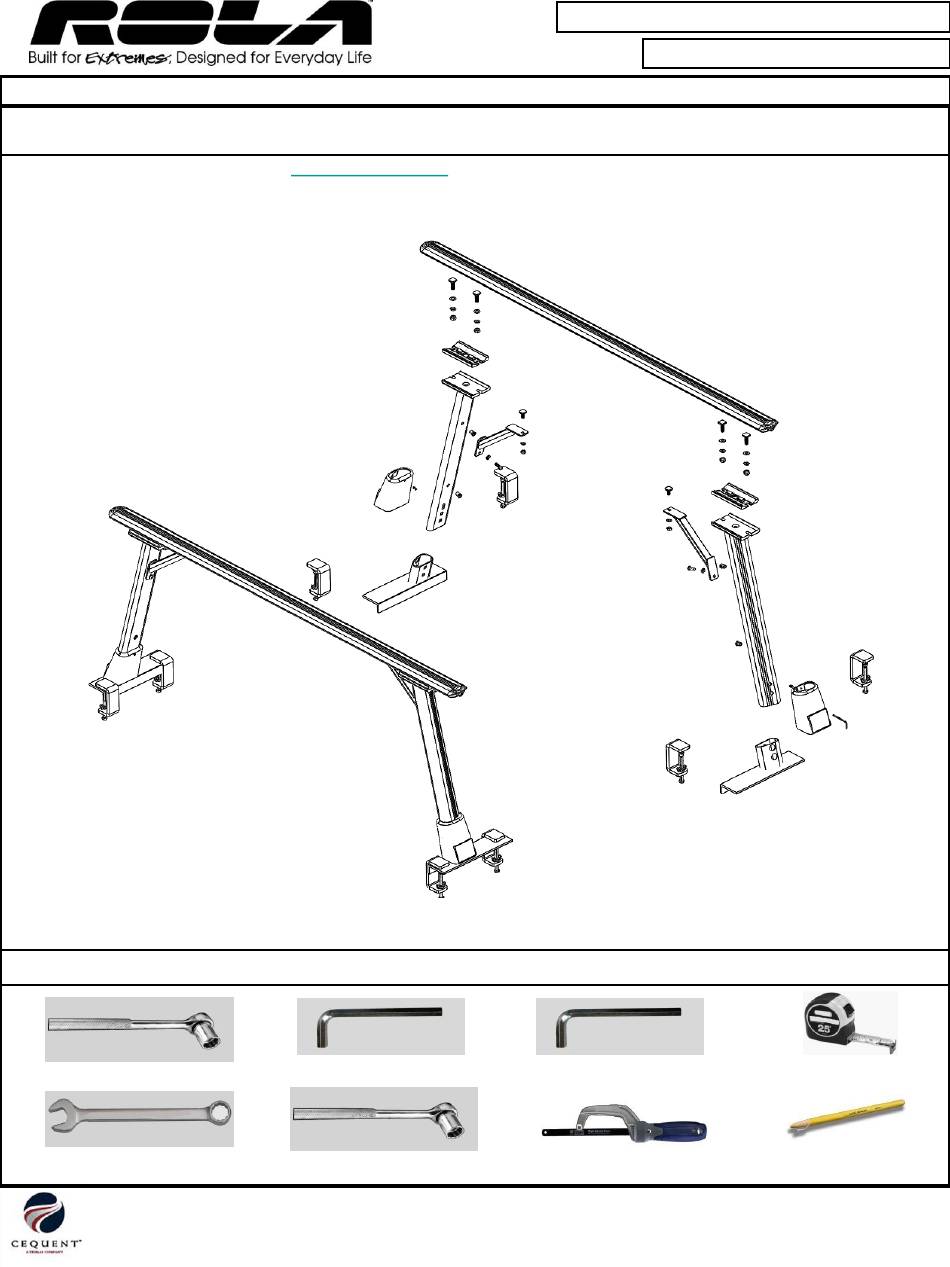

Please read all instructions carefully before assembly, installation and/or use of this product.
WARNING: DO NOT exceed 800 lbs. (363 Kgs)
WARNING: DO NOT exceed vehicle manufacturer's weight rating.
17mm Socket
17mm Wrench
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
Product Name:
Visit
www.rolaproducts.com
Tools Required:
5mm Hex Key
13mm Socket

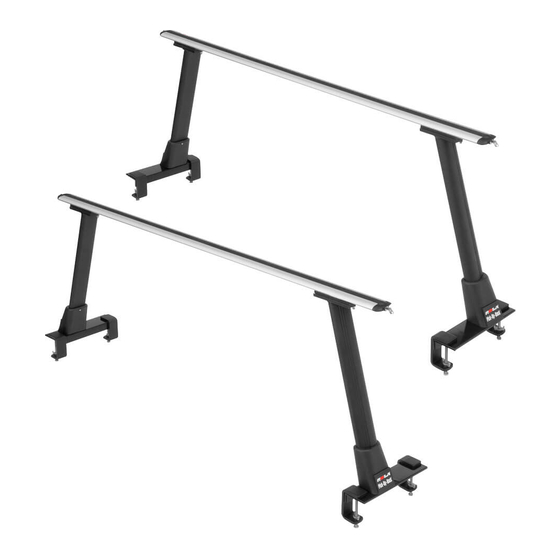

Pick-Up-Rack™
Pick-Up-Rack™
Product Code:
for the latest revision instructions
1/8" Hex Key
Hack Saw
Page 1 of 7
59742
Tape Measure
Marking pencil
59742N Rev G 4-19-16
Printed in China
Printed in China
